Allgemein

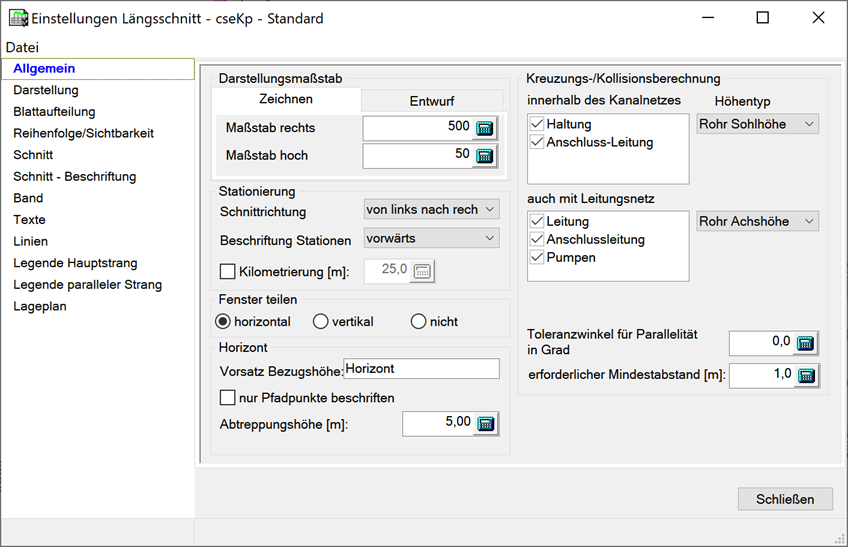

Im Register Allgemein befinden sich Einstellungsmöglichkeiten für Maßstab, Kollisionsberechnungen, Stationierung, Fenster teilen und Horizont.



Maßstab

In die Eingabefelder kann separat ein Maßstab für die Lage und ein Maßstab für die Höhe eingetragen werden. Die Maßstabsverzerrung wird nur für die Netzelemente angewendet. Die Legende, die Beschriftungen usw. werden unverzerrt dargestellt.



Stationierung

Mit dem Listenfeld unter dem Punkt Schnittrichtung kann zwischen den Einstellungen ‚von links nach rechts’ und ‚von rechts nach links’ gewechselt werden, d.h. der Anfangspunkt des Schnittes befindet sich auf der linken bzw. auf der rechten Seite. Die Richtung bezieht sich dabei auf die Konstruktionsrichtung der Haltung oder der Anschlussleitung (standardmäßig auch die Fließrichtung).

Unter Beschriftung Stationen kann zwischen ‚vorwärts’ und ‚rückwärts’ ausgewählt werden. Vorwärts heißt die Stationierung zählt aufsteigend vom Anfangspunkt des Schnittes.

Im Eingabefeld Anfangsstation kann ein Stationierungsoffset eingegeben werden. Dies ist z. B. zu verwenden, wenn ein im Längsschnitt dargestellter Netzabschnitt als Teil eines größeren Netzes zu betrachten ist.



Fenster teilen

Hier können Sie die Art der Aufteilung der einzelnen Fenster mit den Optionen horizontal, vertikal oder nicht einstellen.

Nicht:           Das Programm verhält sich wie ‚Neues Ansichtsfenster öffnen’.

Horizontal:     Das Programm verhält sich wie ‚Neues Ansichtsfenster öffnen’ und gleichzeitig ‚Horizontal anordnen’, d.h. alle geöffneten Fenster werden horizontal aufgeteilt.

Vertikal:        Das Programm verhält sich wie ‚Neues Ansichtsfenster öffnen’ und gleichzeitig ‚Vertikal anordnen’, d.h. alle geöffneten Fenster werden vertikal aufgeteilt.



Horizont

Bei aktivem Schalter Horizont abfragen, haben Sie die Möglichkeit, den Horizontwert für die Längsschnittdarstellung, individuell einzugeben. Bei der Erzeugung des Schnittes erfolgt die Berechnung des Horizontes. Dieser wird dann zum Ändern angeboten. Dies gilt für die Darstellungsformen Längsschnittentwurf und -zeichnen.



Kollisionsberechnung

Kollisionen sind Schnittpunkte der Haltungen des Kanalnetzes mit anderen Haltungen oder Anschlüssen (interne Kollisionen) in einer Ebene, vertikal zur Haltungsachse.

Die Kollisionsberechnung wird mit den zugehörigen Klickboxen aktiviert. Bei Berechnung innerhalb des Kanalnetzes (interne Kollisionen) sind keine weiteren Daten erforderlich.

Bei Aktivierung der einzelnen Schalter wird bei dem Aufbau des Schnittes eine Berechnung auf kreuzende interne und externe Netzelemente durchgeführt.

Innerhalb des Kanalnetzes kann die Darstellung der kreuzenden Haltungen und Anschlussleitungen erfolgen.

Außerhalb des Kanalnetzes kann die Darstellung der kreuzenden Leitungen und Anschlussleitungen, aus dem Modul Leitungsplanung und Leitungskataster, erfolgen.

Die grafische Darstellung der Kollisionen mit den einzelnen Netzelementen erfolgt in der gleichen Farbe wie in der Lageplandarstellung.

Die Farbkorrektur ist über "Einstellungen/Netztyp" möglich.

Kollidierende Leitungen, die auf 'nicht darstellen' gesetzt sind, werden nicht gezeichnet. Es erfolgt ein entsprechender Hinweis im Protokoll.

Über den Parameter ‚Höhentyp‘





Können die Kollisionen innerhalb des Kanalnetzes (interne Kollisionen) mit den gezeigten Höhentypen beschriftet werden.

Für die Kollisionen mit dem Leitungsnetz (externe Kollisionen) können separate Höhentypen festgelegt werden.





Kreuzungs-/Kollisionsbeschriftung an Legendenoberkante beginnen

Hier kann eingestellt werden ob die Kollisionsbeschriftung an der Legendenoberkante beginnt. Als Alternative wird die Beschriftung in der oberen Hälfte zwischen Schnittdarstellung und Legende durchgeführt. Kann zur Unterscheidung zwischen der Beschriftung von Kreuzungen und vorhandenen Anschlussleitungen verwendet werden.



Toleranzwinkel für Parallelität

Über den Toleranzwinkel kann definiert werden, ab wann ein Netzelement nicht mehr parallel zum im Schnitt dargestellten Netzelement ist.

Durch die Angabe eines Winkels kann vermieden werden, dass nahezu parallel verlaufende Netzelemente als Kreuzungspunkte (Kollisionen) ermittelt und im Schnitt dargestellt werden.



Erforderlicher Mindestabstand

Unterschreiten Abstände von kreuzenden Leitungen dieses Maß werden sie als Kollision gewertet.
