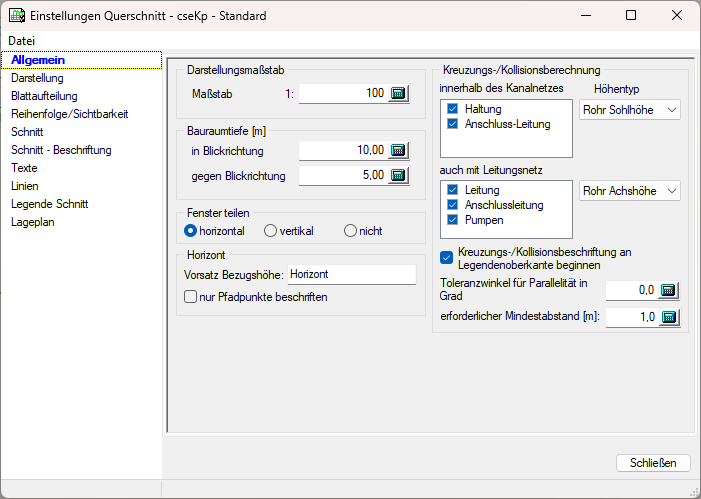

Im Register Allgemein befinden sich Einstellungsmöglichkeiten für Maßstab, Kreuzungs-/ Kollisionsberechnungen, Bauraumtiefe, Fenster teilen und Horizont.
Maßstab
In dem Eingabefeld kann ein Maßstab für die Darstellung eingetragen werden.
Bauraumtiefe
Mit den Eingabefelder unter dem Punkt Bauraumtiefe kann eingestellt werden, wie die maximale Entfernung vom Anfangs- und Endschacht vom geschnitten Netzelement sein soll um diese mit darzustellen. Dabei kann man unterscheiden zwischen der Blickrichtung in und gegen des Querschnitts. Die Blickrichtung wird in der jeweiligen Querschnitt-Definition festgelegt.
Fenster teilen
Hier können Sie die Art der Aufteilung der einzelnen Fenster mit den Optionen horizontal, vertikal oder nicht einstellen.
Horizontal: Das Programm verhält sich wie ‚Neues Ansichtsfenster öffnen’ und gleichzeitig ‚Horizontal anordnen’, d.h. alle geöffneten Fenster werden horizontal aufgeteilt.
Vertikal: Das Programm verhält sich wie ‚Neues Ansichtsfenster öffnen’ und gleichzeitig ‚Vertikal anordnen’, d.h. alle geöffneten Fenster werden vertikal aufgeteilt.
Nicht: Das Programm verhält sich wie ‚Neues Ansichtsfenster öffnen’.
Horizont
Bei aktivem Schalter Horizont abfragen, haben Sie die Möglichkeit, den Horizontwert für die Querschnittdarstellung, individuell einzugeben. Bei der Erzeugung des Schnittes erfolgt die Berechnung des Horizontes. Dieser wird dann zum Ändern angeboten.
Kreuzungs-/ Kollisionsberechnung
Kollisionen sind Schnittpunkte der Haltungen und Leitungen mit der Schnittachse des Querschnitts.
Die Kollisionsberechnung wird mit den zugehörigen Klickboxen aktiviert.
Bei Aktivierung der einzelnen Schalter wird bei dem Aufbau des Schnittes eine Berechnung auf kreuzende Netzelemente zur Schnittachse durchgeführt.
Innerhalb des Kanalnetzes kann die Darstellung der kreuzenden Haltungen und Anschlussleitungen erfolgen.
Aus dem Leitungsnetz kann die Darstellung der kreuzenden Leitungen, Anschlussleitungen und Pumpen aus den Leitungsmodulen erfolgen.
Die grafische Darstellung der Kollisionen mit den einzelnen Netzelementen erfolgt in der gleichen Farbe wie in der Lageplandarstellung.
Die Farbkorrektur ist über "Einstellungen/Netztyp" möglich.
Kollidierende Leitungen, die auf 'nicht darstellen' gesetzt sind, werden nicht gezeichnet. Es erfolgt ein entsprechender Hinweis im Protokoll.
Über den Parameter ‚Höhentyp‘
Können die Kollisionen innerhalb des Kanalnetzes (interne Kollisionen) mit den gezeigten Höhentypen beschriftet werden.
Für die Kollisionen mit dem Leitungsnetz (externe Kollisionen) können separate Höhentypen festgelegt werden.
Kreuzungs-/Kollisionsbeschriftung an Legendenoberkante beginnen
Hier kann eingestellt werden ob die Kollisionsbeschriftung an der Legendenoberkante beginnt. Als Alternative wird die Beschriftung in der oberen Hälfte zwischen Schnittdarstellung und Legende durchgeführt. Kann zur Unterscheidung zwischen der Beschriftung von Kreuzungen und vorhandenen Anschlussleitungen verwendet werden.
Toleranzwinkel für Parallelität
Über den Toleranzwinkel kann definiert werden, bis zu welchem Kollisionswinkel der anderen Leitungen nicht im Schnitt dargestellt werden sollen.
Durch die Angabe eines Winkels kann vermieden werden, dass nahezu parallel zur Schnittachse verlaufende Netzelemente als Kreuzungspunkte (Kollisionen) ermittelt und dargestellt werden.
Erforderlicher Mindestabstand
Unterschreiten Abstände von kreuzenden Leitungen dieses Maß werden sie als Kollision gewertet.
