Anschlussschächte

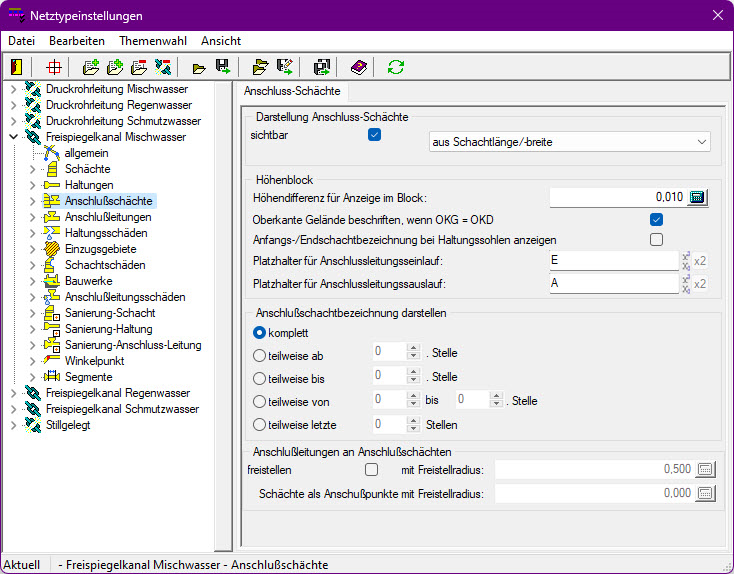

Darstellung Anschluss-Schächte

Im Einstellungsteil befinden sich zunächst 2 Kontrollkästchen, mit denen die Anschlussschächte aktiv und sichtbar geschaltet werden können. Der Unterschied zu den Darstellungsparametern der Kanalelemente besteht darin, dass hier die Geometrieelemente aller Anschlussschächte des aktuellen Netztyps insgesamt mit einer Aktion ausgeschaltet werden können. Bei der Einstellung nicht sichtbar werden also neben dem Anschlussschachtsymbol auch die Bezeichnung und die Höhentexte nicht sichtbar geschaltet. Die Kontrollkästchen sind so miteinander verknüpft, dass nicht sichtbare Elemente automatisch inaktiv geschaltet werden.

Die Einstellungen:

-      fest nach Zoomfaktor bedeuten:

Die Größe sowohl des Schacht-, als auch des Deckelsymbols werden ausschließlich durch die Zoomfaktoren der Netztypeinstellungen bestimmt. D.h. die Darstellung ist immer gleich.

-      nach Schachtlänge-/breite bedeuten:

Sind in den Daten Eintragungen für Schachtlänge und -breite vorhanden, so bestimmen diese, die Größe des Schacht- bzw. Deckelsymbols D.h. die Darstellung ändert sich bei abweichenden Werten für die Schachtgeometrie.

Höhenblock

Mit einem Grenzwert können weiterhin die Höhen an einem Anschlussschacht zusammengefasst werden. Normalerweise werden die Sohlhöhen der Zuläufe und die Sohlhöhen der Ausläufe separat dargestellt. Ist aber die Blockdarstellung aktiviert (Anschlussschächte/Textwerte/Anschlussschachthöhen/ Textanordnung/Listenfeld Text/Höhe Haltungssohlen) und befinden sich die Höhendifferenzen dieser Sohlhöhen innerhalb des im Eingabefeld definierten Wertes, so werden die Höhenbeschriftungen der betreffenden Texte zu einem Text zusammengefasst. Sind die Werte für Deckel- und Geländehöhe gleich, kann durch deak­tivieren des Kontrollkästchens Oberkante Gelände beschrif­ten, wenn OKG = OKD erreicht werden, dass nur die Deckelhöhe dargestellt und die Geländehöhe weggelassen wird. Über das Kontrollkästchen Anfangs-/ Endschachtbezeichnungen bei Haltungssohlen anzeigen wird gesteuert ob im Höhenblock zur besseren Zuordnung der dargestellten Haltungssohlen an jedem Höhentext noch die Anschluss-Schachtbezeichnung vom jeweiligen anderen Ende der Haltung angezeigt wird.

Der Platzhalter für Ein- und Auslauf kann hier ebenfalls gesetzt werden. Zusätzlich kann man diese auch hoch- oder tiefgestellt anordnen.

Die Vorgehensweise zur Erzeugung des Höhenblocks ist:

1. Es werden alle Einläufe und Ausläufe ermittelt

2. Haben alle Einläufe die gleiche Höhe (unter Anwendung des Schalters “Höhendifferenz”), wird nur 1 Einlaufhöhe verwendet

3. Haben alle Ausläufe die gleiche Höhe (unter Anwendung des Schalters “Höhendifferenz”), wird nur 1 Auslaufhöhe verwendet

4. Wird die Anschluss-Schachtsohle mit angeschrieben und ist die Auslaufhöhe gleich der Schachtsohle wird keine Auslaufhöhe verwendet

5. Sind alle Höhen gleich und die Schachtsohle wird sowieso angeschrieben, wird der Höhenblock überhaupt nicht angeschrieben

Kanal Höhenblock mit Anschlussleitungssohlen - wenn Höhendifferenz auf  0 eingestellt ist,  so  fehlt die Angabe der Auslaufhöhe im Höhenblock.

Anschlussschachtbezeichnung darstellen

Unter diesen Einstellungen befindet sich ein Bereich, mit Einstellungsmöglichkeiten für die Anschlussschachtbezeichnung. In vielen Fällen werden in die Anschlussschachtbezeichnung Sachdaten aufgenommen, die auf die Lage, das Netz oder die Kläranlage o.ä. hinweisen. Befindet sich nun nur ein Teil eines solchen Netzes in Bearbeitung, dessen Elemente auch ohne diese Zuordnungen eindeutig sind, können diese Bestandteile ausgeschaltet werden.

Dazu stehen die folgenden Mechanismen zur Verfügung:

Anschlussleitungen an Anschlussschächten

Die Darstellung der Anschlussleitungen wird mit dem Kontrollkästchen freistellen beeinflusst.

Ist dieses Kontrollkästchen aktiv können Sie noch den zu verwendenden Freistellungsradius eingeben. Dieser Wert muss in Metern eingegeben werden. Die Anschlussleitungslinien werden dann nach diesen Angaben an den Anschlussschächten gekürzt. Das gilt genauso für Schächte als Anschlusspunkte, für diese kann ein separater Freistellradius definiert werden.

Wird das Kontrollkästchen freistellen deaktiviert, so werden die Haltungslinien bis auf die Position des Schachtmittelpunktes verlängert. Das bietet sich an, wenn z.B. unterschiedlich große Schachtsymbole verwendet werden. Wird jetzt als Schachtsymbol ein Symbol verwendet, welches eine Freistellfläche beinhaltet (voreingestellter Standard), dann sieht diese Darstellung trotz unterschiedlich großer Symbole immer ordentlich freigestellt aus.
