Ein- und auslaufende Haltungen, die auf 'nicht darstellen' gesetzt sind, werden nicht gezeichnet. Es erfolgt ein entsprechender Hinweis im Protokoll.
Für die Berechnung der Winkel für Einläufe, Abläufe sowie Anschlüsse werden die vorhandenen Winkelpunkte mit berücksichtigt.

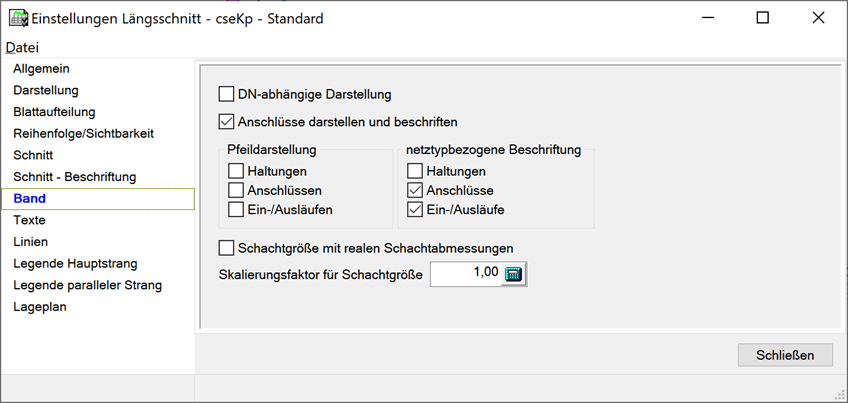

Darstellung DN-abhängig für Haltungen und Anschlussleitungen.
Anschlüsse
Anschlüsse im Band darstellen und beschriften.
Die verschlossenen Anschlüsse werden mit dem entsprechenden Lageplansymbol dargestellt.
Netztypbezogene Beschriftung der Haltungen
Beschriftung der Haltungen nach Vorgaben in den Netztypeinstellungen.
Dieser Parameter gilt auch für die Beschriftung von Anschlussleitungen.
Netztypbezogene Beschriftung der Ein-/Ausläufe
Beschriftung der Ein-/Ausläufe nach Vorgaben in den Netztypeinstellungen.
Die verschlossenen Haltungen werden mit dem entsprechenden Lageplansymbol dargestellt.
Netztypbezogene Beschriftung der Anschlüsse
Beschriftung der Anschlüsse nach Vorgaben in den Netztypeinstellungen.
Pfeildarstellung bei Haltungen
Kennzeichnung der Fließ- und Konstruktionsrichtung der Haltungen und Anschlussleitungen durch einen Pfeil.
Pfeildarstellung bei Ein-/Ausläufen
Kennzeichnung der Fließ- und Konstruktions-Richtung der Ein-/Ausläufe durch einen Pfeil.
Pfeildarstellung bei Anschlüssen
Kennzeichnung der Fließ- und Konstruktions-Richtung der Anschlüsse durch einen Pfeil.
Schachtgröße mit realen Schachtabmessungen
Schächte und Anschlussschächte werden mit ihren realen Abmessungen dargestellt.
Skalierungsfaktor für Schachtgröße
Skalierung aller Schächte und Anschlussschächte mit einem einheitlichen Faktor für die Darstellung im Band.
Dies gilt auch für die Darstellung von rechteckigen Schächten.
