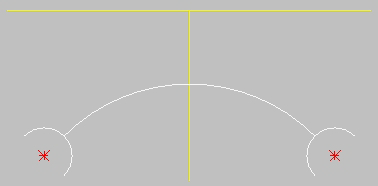

Dieses Bauteil ist aus Kreis-Bögen definiert: (Das gelbe Kreuz markiert den Referenzpunkt (0;0) des Bauteil-Symbols)
Hier die Definitionsmöglichkeiten für Kreis-Bögen:

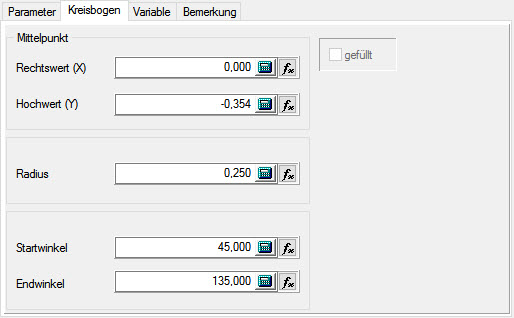

Diese Seite zeigt die Definition des großen Kreisbogens in obiger Grafik.
Ist ein solches Eingabeelement:
grau hinterlegt, verbirgt sich hinter der Zahl eine Formel (in diesem Falle: „%LAENGE% /cos(Rad(90-%WI%/2))“), welche sich auf den Referenzpunkt (0;0) bezieht.
