Die Berechnung von Schachtachsen wird durchgeführt unter der Funktion Berechnen / Schachtachse.
Eine Berechnung ist für Schächte und Anschluss-Schächte möglich.

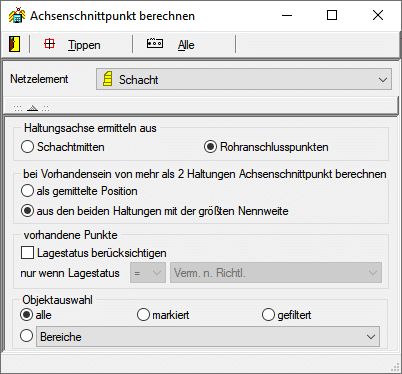

Nach dem in der Gruppe Haltungsachse ermitteln aus eingestellten Kriterium wird der Schnittpunkt der Rohrachsen ermittelt und mit einer Markierung in die Grafik eingetragen. Im Dialog zu der Funktion können Parameter für die Berechnungsgeometrie und eine Priorisierung gesetzt werden.
Mit dem geometrischen Parameter wird eingestellt, ob die Schachtachse aus den Schachtmittelpunkten der verbundenen Schächte oder aus den Rohranschlusspunkten der angeschlossenen Haltungen ermittelt wird. In beiden Fällen werden Geraden zwischen den beiden ermittelten Punkten gebildet und ein Schnittpunkt zwischen diesen Geraden berechnet. Beim Vorhandensein mehrerer Haltungen kann zusätzlich festgelegt werden, ob die Schnittpunkte der Haltungen gemittelt werden sollen oder ob nur die beiden Haltungen mit dem größten Durchmesser zur Schnittpunktberechnung herangezogen werden sollen. Bei der Berechnung einer gemittelten Position werden die Schnittpunkte ermittelt und anschließend ohne Wichtung interpoliert. Eine Mittlung der Rohranschlusspunkte ist nur bei gesetztem Parameter Rohranschlusspunkte sinnvoll, da sich die Schnittpunkte im anderen Fall immer auf der Schachtmitte befinden.
Schon vorhandene Schachtachspunkte werden über den Schalter Lagestatus berücksichtigen behandelt. Ist dieser Schalter nicht aktiv, so werden alle Schachtachspunkte neu berechnet. Bei aktivem Schalter werden nur die Schachtachspunkte neu berechnet, die dem eingestellten Kriterium (=(gleich)/<>(ungleich)) und dem eingestellten Lagestatus entsprechen. Der Lagestatus wird aus der Auswahlliste Lagegenauigkeitsstufen ausgewählt.
Beispiel:
Kriterium: =, Lagestatus = geschätzt
Vorhandene Schachtachspunkte mit dem Lagestatus geschätzt werden neu berechnet.
Kriterium: <>, Lagestatus = geschätzt
Nur vorhandene Schachtachspunkte mit dem Lagestatus geschätzt werden nicht neu berechnet.
Die Neuberechnungswerte der Schachtachspunkte werden in der Statuszeile des Dialoges ausgegeben.
Berechnen von Achsenschnittpunkt ist jetzt auch mit Objektauswahl (markiert, gefiltert) möglich.
Mit der Schaltfläche Übernehmen wird der Cursor im Auswahlmodus dargestellt und es können die Schächte angetippt werden, für die Schachtachsen berechnet werden sollen. Bei der Identifizierung der Schächte ist auch eine Mehrfachauswahl möglich. Dazu ist mit gedrückter linker Maustaste ein Rahmen aufzuziehen. Für alle in diesem Rahmen befindlichen Schächte wird die Schachtachse berechnet.
