Eine Berechnung ist für Haltungen und Anschluss-Leitungen möglich.

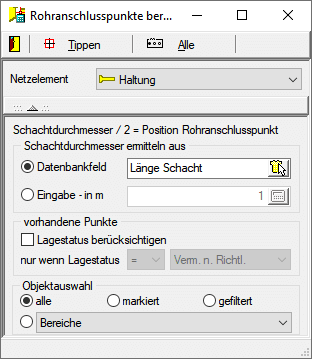

Rohranschlusspunkte definieren den Schnittpunkt der Rohrachse mit der Innenkante der Schachtwand. Es wird dabei eine Gerade zwischen den Schachtmittelpunkten der Schächte an denen die Haltung angeschlossen ist oder zwischen der Schachtmitte und einem bereits definierten Rohanschlusspunkt ermittelt. Von dieser Gerade wird von der Schachtmitte ausgehend der halbe Schachtdurchmesser abgesetzt und auf dem damit entstehenden Punkt der Rohranschlusspunkt konstruiert. Der Wert für den Schachtdurchmesser kann aus einem Datenbankfeld entnommen werden oder es wird ein fester Wert definiert. Das heranzuziehende Datenbankfeld kann in dem zugehörigen Listenfeld ausgewählt werden. Als Standard ist Länge Schacht eingestellt.
Schon vorhandene Rohranschlusspunkte werden über den Schalter Lagestatus berücksichtigen behandelt. Ist dieser Schalter nicht aktiv, so werden alle Rohranschlusspunkte neu berechnet. Bei aktivem Schalter werden nur die Rohranschlusspunkte neu berechnet, die dem eingestellten Kriterium (=(gleich)/<>(ungleich)) und dem eingestellten Lagestatus entsprechen. Der Lagestatus wird aus der Auswahlliste Lagegenauigkeitsstufen ausgewählt.
Beispiel:
Kriterium: =, Lagestatus = geschätzt
Vorhandene Rohranschlusspunkte mit dem Lagestatus geschätzt werden neu berechnet.
Kriterium: <>, Lagestatus = geschätzt
Nur vorhandene Rohranschlusspunkte mit dem Lagestatus geschätzt werden nicht neu berechnet.
Berechnen von Rohranschlusspunkt ist jetzt auch mit Objektauswahl (markiert, gefiltert) möglich.
Mit der Schaltfläche Übernehmen wird der Cursor im Auswahlmodus dargestellt und es können die Haltungen angetippt werden, für die Rohranschlusspunkte berechnet werden sollen. Bei der Identifizierung der Haltungen ist auch eine Mehrfachauswahl möglich. Dazu ist mit gedrückter linker Maustaste ein Rahmen aufzuziehen. Für alle in diesem Rahmen befindlichen Haltungen werden die Rohranschlusspunkte berechnet.
Alle neu berechneten Rohranschlusspunkte erhalten den Lagestatus berechnet.
