Ein Feld für die Ausgabe des Maßstabs wird nicht Bestandteil des Blocks für das Schriftfeld.
Der Grund ist, dass sich dieses Feld über eine Objekt-ID auf ein festgelegtes Ansichtsfenster (auf dem jeweiligen Layout) bezieht und daher nicht universell definiert werden kann.
Feld Maßstab Erzeugen
Für die Ausgabe des Maßstabs auf dem Layout soll das Format 1:n verwendet werden. Diese Ausgabe muss über eine eigene Formel mit Formatanweisung erstellt werden

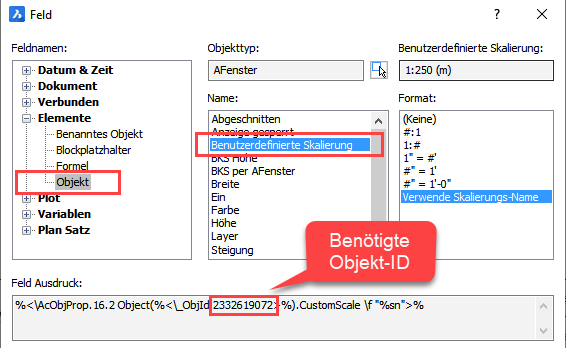

Objekt-ID des Ansichtsfensters ermitteln:
1. Das Layout öffnen, auf welchem das Feld platziert werden soll
2. Beschriften -> Feld einfügen
3.
Kategorie Elemente und Feldname Objekt wählen
4. Als

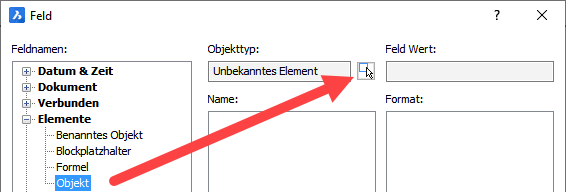

Objekt jetzt das Ansichtsfenster des Layouts anklicken
5. Die Objekt-ID zwischenspeichern bzw. Kopieren
Ausgabefeld erstellen:

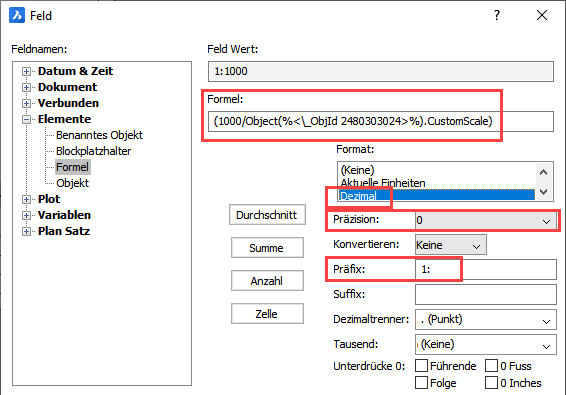

1. Ganz links als Feldnamen jetzt Formel aus der Kategorie Elemente wählen
2. Als
Formel folgendes Eintragen und „XXXXXXXXXX“ durch die Objekt-ID
ersetzen
(1000/Object(%<\_ObjId XXXXXXXXXX>%).CustomScale)
3. Format
= Dezimal
Präzision = 0
Präfix = 1:
Wichtig: Dieses Feld kann jetzt nur auf diesem Layout benutzt werden, da es mit dem gewählten Ansichtsfenster verknüpft ist. Es wird also immer der Maßstab dieses einen Ansichtsfensters ausgegeben. Wird das Ansichtsfenster entfernt oder kopiert, muss das Feld neu erzeugt werden.
