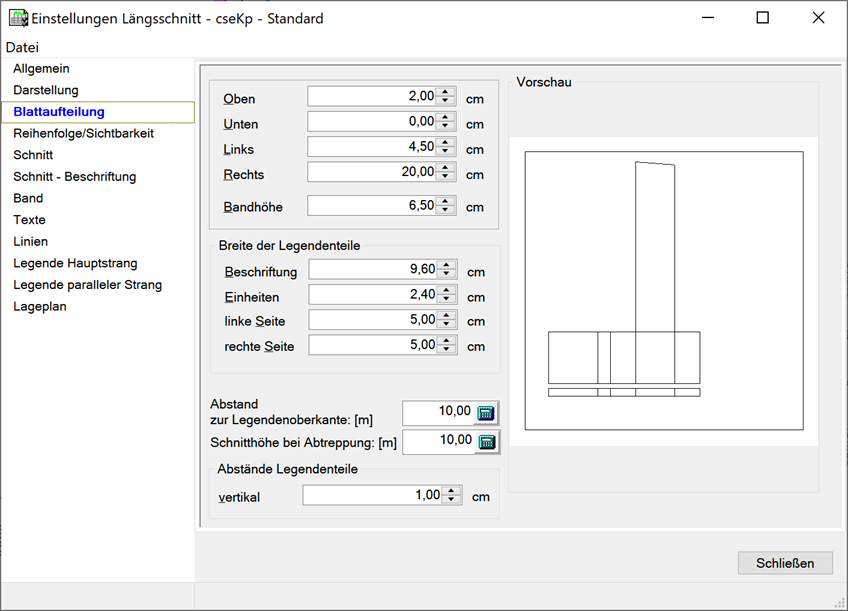

Durch die Einstellungen dieser Registerkarte können Sie die Einordnung der Längsschnittdarstellung in das Blatt beeinflussen.
Die Größe des Blattes (Bildmasse) ergibt sich dabei aus dem angegebenen Darstellungsmaßstab (Allgemeine Einstellungen) sowie der Einstellung "Bildmasse nach DIN berechnen" (Darstellung).
Die Vorschau zeigt das prinzipielle Aussehen des Schnittes unter Berücksichtigung der Einstellungen zur Blattaufteilung.
Abstandsmaße (Gruppe links oben)
Hiermit geben Sie die Abstände der Längsschnittdarstellung (Schnitt mit Legende) zum Blattrand an.
Zu beachten ist:
Der Blattrand unten beinhaltet den Abstand bis zur untersten Legendenzeile. In diesem Bereich wird das "Band", d.h. die Darstellung der Ein- und Ausläufe ausgegeben. Deshalb ist dieser Wert nicht zu klein einzustellen. Innerhalb des "Blattrand rechts" wird der Stempel positioniert, d.h. auch hier sollte ausreichend Platz zur Verfügung stehen.
Breite der Legendenteile
Beschriftung: Dies ist die Breite der Legendenbox (Zeilenbeschriftung). Der Wert kann auf 0.0 gesetzt werden. Damit wird die Ausgabe der Box unterdrückt.
Einheiten: Dies ist die Breite der Einheitenbox.
Der Wert kann auf 0.0 gesetzt werden. Damit wird die Ausgabe der Box unterdrückt.
Rechte Seite: Die Beschriftung der ablaufenden Haltung am Schnittende erfolgt in diesem Bereich (Mindestwert = 2 cm).
Abstände Legendenteile
Dieses Maß gibt an, welchen Abstand die Stationsbox zur Legende des Hauptschnittes bzw. bei Darstellung in den Trennsystemen die Legende des Hauptstranges zur Legende des parallelen Stranges haben soll.
Abtreppung
Unter der Rubrik Blattaufteilung kann jetzt die Schnitthöhe bei Abtreppung angegeben werden. Damit wird der Bereich beschrieben, in dem die Netzelemente dargestellt werden sollen. Liegt ein Element aufgrund vorliegender Höhenunterschiede außerhalb so wird automatisch abgetreppt.
