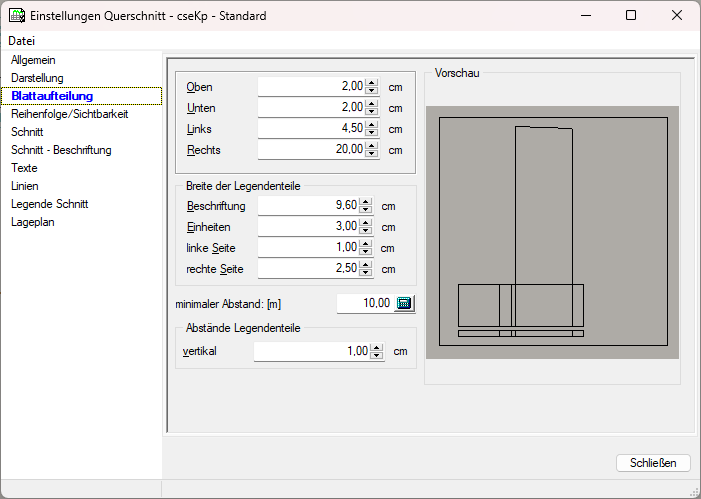

Durch die Einstellungen dieser Registerkarte können Sie die Einordnung der Längsschnittdarstellung in das Blatt beeinflussen.
Die Größe des Blattes (Bildmasse) ergibt sich dabei aus dem angegebenen Darstellungsmaßstab (Allgemeine Einstellungen) sowie der Einstellung "Bildmasse nach DIN berechnen" (Darstellung).
Die Vorschau zeigt das prinzipielle Aussehen des Schnittes unter Berücksichtigung der Einstellungen zur Blattaufteilung.
Abstandsmaße (Gruppe links oben)
Hiermit geben Sie die Abstände der Längsschnittdarstellung (Schnitt mit Legende) zum Blattrand an.
Zu beachten ist:
Innerhalb des "Blattrand rechts" wird der Stempel positioniert, d.h. hier sollte ausreichend Platz zur Verfügung stehen.
Breite der Legendenteile
Beschriftung: Dies ist die Breite der Legendenbox (Zeilenbeschriftung). Der Wert kann auf 0.0 gesetzt werden. Damit wird die Ausgabe der Box unterdrückt.
Einheiten: Dies ist die Breite der Einheitenbox. Der Wert kann auf 0.0 gesetzt werden. Damit wird die Ausgabe der Box unterdrückt.
Abstände Legendenteile
Dieses Maß gibt an, welchen Abstand die Stationsbox zur Legende des Schnittes haben soll.
