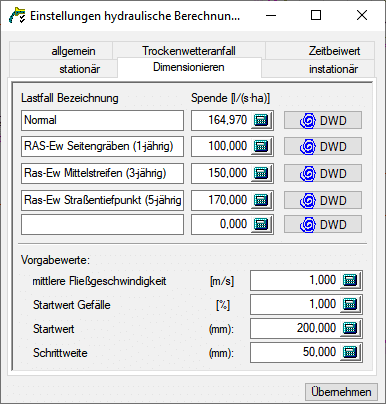

Im Register Dimensionieren können für die stationäre hydraulische Berechnung verschiedene Lastfälle mit einer entsprechenden Regenspende definiert werden.
Lastfall Bezeichnung
Die definierten Lastfälle werden bei der Projektinitialisierung vorgelegt.
Regenspende
Die Regenspende sollte an den Standort angepasst werden.
DWD
Über diese Schaltfläche können im Dialog DWD Niederschlagshöhen die örtlichen Regenparameter eingegeben werden. Daraus werden die Regenspenden in Abhängigkeit von der Wiederkehrzeit ermittelt.
Vorgabewerte
mittlere Fließgeschwindigkeit
Bei der Dimensionierung einer Haltung, Hydraulik/Zeitbeiwertberechnung wird bei der Berechnung der Teilfüllungs- und Fließparameter mittels iterativer Vorgehensweise versucht, eine Norm- oder Standardfließgeschwindigkeit einzuhalten.
Diese können Sie hier vorgeben.
Startwert Gefälle
Ist bei der Dimensionierung einer Haltung, Hydraulik / Zeitbeiwertberechnung die Sohle Einlauf in den Endschacht noch nicht gesetzt, wird dieser Wert ermittelt. Dazu dient der Startwert für das Gefälle.
Startwert Nennweite
Für die iterative Dimensionierung von überlasteten Haltungen, setzen Sie den Startwert für die erste Nennweite die bei der Dimensionierung von Haltungen, Hydraulikberechnungen / Zeitbeiwertberechnung, verwendet wird.
Nennweite Schrittweite
Für die iterative Dimensionierung der Nennweite definieren Sie die Schrittweite für alle weiteren Iterationsschritte die nach der ersten Nennweite, bei der Dimensionierung von Haltungen, folgen. Damit beeinflussen Sie die Genauigkeit des Dimensionierungsergebnisses.
