Einfügen dynamischer Texte

Dynamische Texte sind Texte, die sich bei jeder Plotausgabe verändern können. Dies betreffen in jedem Fall das Datum, Maßstab(Achtung, wird besonders behandelt) aber auch der ausgebende Zeichner, Projekttitel etc.

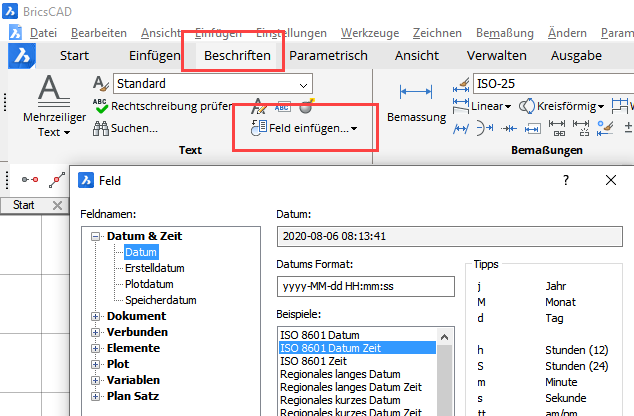

Einfügen von Feldern

Dynamische Texte werden als Feld eingefügt.

Diese Felder stehen dann als MText zur Verfügung, können auch mit fixem Inhalt noch ergänzt werden.

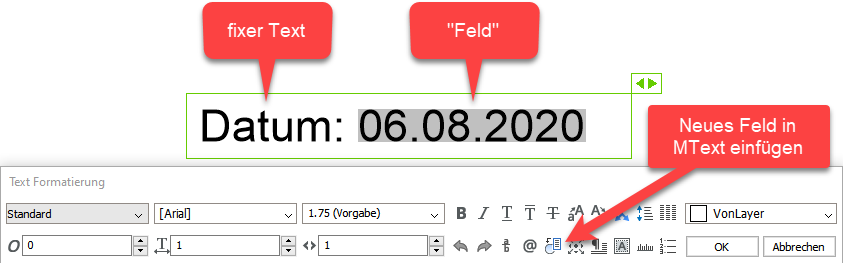

MText mit Feld bearbeiten

Während der MText-Bearbeitung (Doppelklick auf den MText) bleibt das Feld grau hinterlegt. (Diese Hintergrundfarbe wird nicht geplottet).

Mit einem erneuten Doppelklick auf das Feld, kann dessen Inhalt geändert werden.

Auch können hier noch weitere Felder hinzugefügt werden.

Zur Verfügung stehende Felder

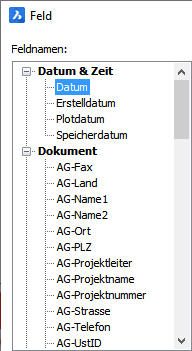

Im Feldeditor stehen zahlreiche Felder, unterteilt in Kategorien, zur Verfügung.

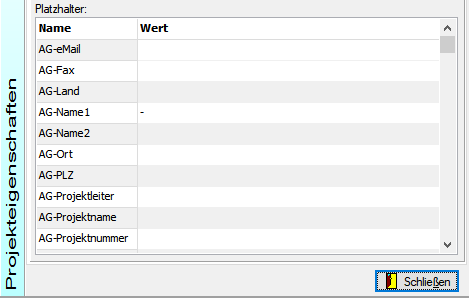

Die Felder aus der Kategorie Dokument sind Projektspezifisch. Zur einfachen Handhabung stehen diese Felder auch in den cseTools Projekteigenschaften auf der Registerkarte Allgemein zur Verfügung.

Hier können die Felder mit den auszugebenden Werten belegt werden.
