Im rechten Bereich des Dialogs sind die Einstellungen zum aktuell ausgewählten Element.
Allgemein
Ist das Datei-Element ausgewählt können allgemeine Einstellungen der Netzstatistik konfiguriert werden.
Sie können auswählen:
- ob die Anzahl der verwendeten Objekte der Netzelemente am Anfang des Protokolls separat ausgegeben werden soll
- ob die Anzahl der verwendeten Objekte direkt am Element stehen sollen oder eine extra Zeile im Protokoll angelegt werden soll.
- ob der Attributname zusätzlich in eckigen Klammern an den Elementen mit Attribut im Protokoll stehen soll.
Es kann zwischen zwei verschieden Ausgabetypen gewählt werden:
Normal: Die Ausgabe im Protokoll ist genauso wie in den Einstellungen definiert.
Sortiert: Es wird im Protokoll nach den Ausgaben sortiert.
Die Elemente vom Typ „Verteilung“ können im Protokoll zusätzlich grafisch „geklammert“ werden.
Es kann eingestellt werden ob bei Attributen und Verteilungen, Null-Werte (z.B. 0, 0.0, leer usw.) beim Auswerten mitgewertet werden sollen.
Netzelement
Ist ein Element vom Typ „Netzelement“ ausgewählt, können folgende Einstellungen konfiguriert werden.
Sie haben die Möglichkeit die Anzahl der verwendeten Objekte des Netzelementes mit auszugegeben.
Verteilung
Ist ein Element vom Typ „Verteilung“ ausgewählt können folgende Einstellungen konfiguriert werden.
Es kann das Attribut gewählt werden, nach welchem gruppiert werden soll.
Es kann eingestellt werden ob die Anzahl der vorhandenen Objekte mit den gefunden Werten des Attributes und ob die prozentuale Verteilung ausgegeben werden soll.
Attribut

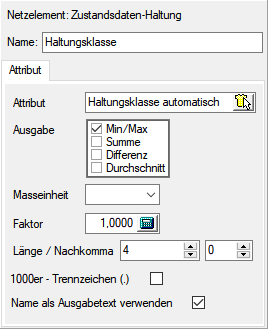

Ist ein Element vom Typ „Attribut“ ausgewählt können folgende Einstellungen konfiguriert werden.
Zunächst wird der Name des Elements vergeben. Danach wird das Attribut gewählt, welches ausgewertet werden soll. Sie wählen die Art der Ausgabe sowie die Maßeinheit. Dann erfolgt die Eingabe des Faktors mit dem die Werte multipliziert werden sollen.
Weiterhin besteht die Möglichkeit die Formatlänge und die Anzahl der Nachkommastellen, welche im Protokoll erscheinen sollen, einzugeben.
Markieren Sie ob im Protokoll Tausender Trennzeichen verwendet werden sollen.
Es kann eingestellt werden ob im Protokoll der Name als Ausgabetext verwendet werden soll oder ein Ausgabetext automatisch aus Name und Ausgabe generiert werden soll.
