Einzugsgebiete

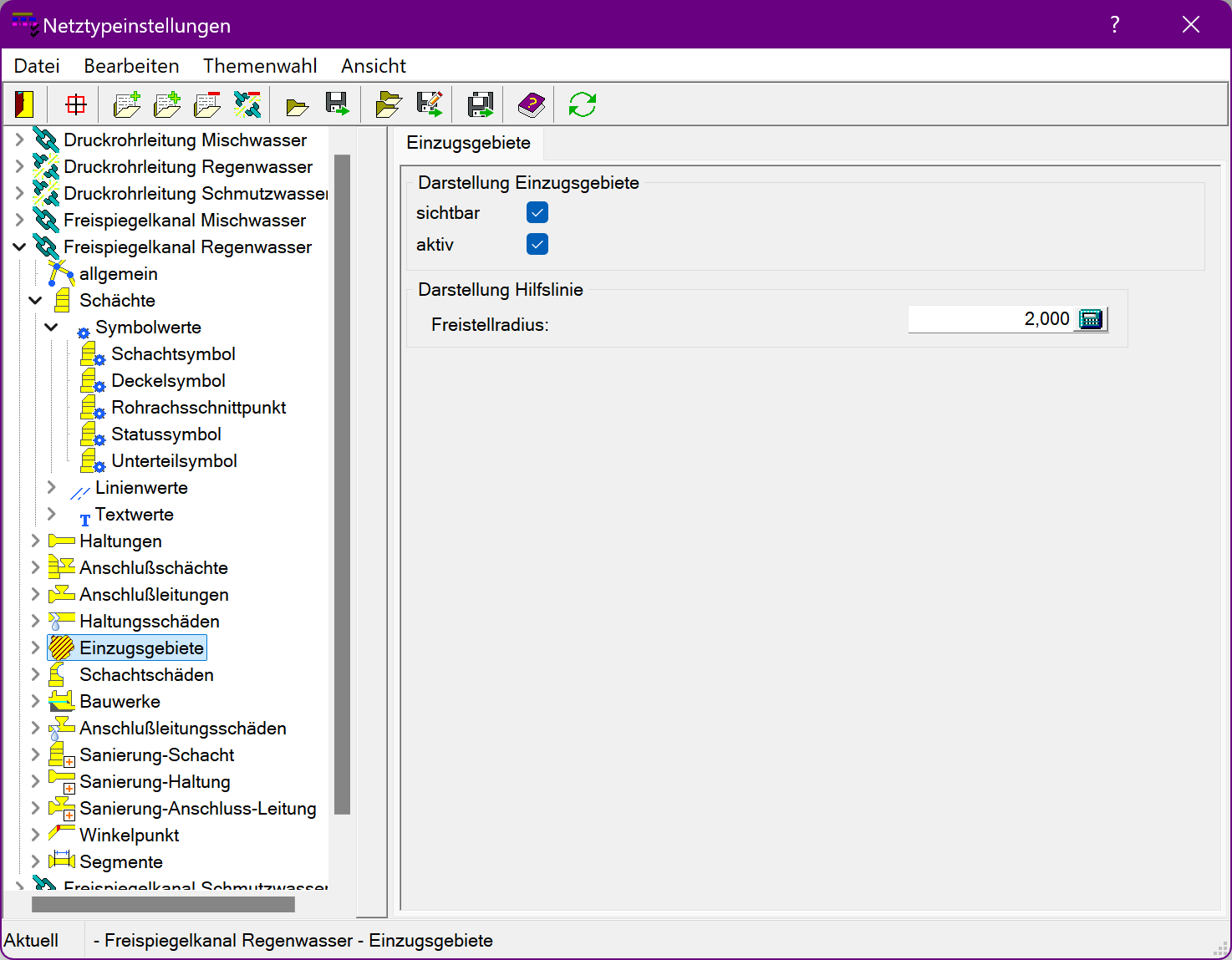

Im Einstellungsteil befinden sich zunächst 2 Kontrollkästchen, mit denen die Einzugsgebiete aktiv und sichtbar geschaltet werden können. Der Unterschied zu den Darstellungsparametern der Kanalelemente besteht darin, dass hier die Geometrieelemente aller Einzugsgebiete des aktuellen Netztyps insgesamt mit einer Aktion ausgeschaltet werden können. Bei der Einstellung nicht sichtbar werden also neben den Flächen auch die Beschriftungen und das Symbol nicht sichtbar geschaltet. Die Kontrollkästchen sind so miteinander verknüpft, dass nicht sichtbare Elemente automatisch inaktiv geschaltet werden.

Im Bereich Darstellung Vorlagebauzonen werden Parameter für die automatische Erzeugung von Bauzonen bei Anlegen eines neuen Projektes eingestellt. In diesem Fall werden ausgehend von jedem Netztyp zwei Bauzonen erzeugt, welche die hier einzustellenden Darstellungsparameter erhalten.

Unter der Gruppe Standardbauzone finden Sie die Parameter

Flächentyp, Füllfarbe und Schraffurtyp.

Für den Flächentyp stehen in dem Listenfeld die Optionen vollflächig und schraffieren zur Verfügung. Bei der Einstellung vollflächig können Sie aus der Farbtabelle eine Füllfarbe für die Einzugsfläche auswählen. Bei der Einstel­lung schraffieren können Sie einen Schraffurtyp auswählen.

In der Gruppe Alternativbauzone (autom. Erzeugen) finden Sie ebenfalls die Parameter Flächentyp, Füllfarbe und Schraffurtyp. Diese Einstellungen kön­nen Sie dann unter Kanal/Bearbeiten/Erzeugen/Einzugsgebiet – automatisch verwenden. Wenn Sie für einen Haltungsbereich automatisch Einzugsgebiete erzeugen, werden dann im Wechsel die Darstellungsparameter Standard und alternativ verwendet. Dadurch kann man die einzelnen Gebietsgrenzen besser erkennen. Sie können dann mit unterschiedlichen Farben oder Schraffuren die Einzugsgebiete im Wechsel darstellen. Aber auch der Wechsel zwischen einer Farbe und einer Schraffur ist möglich.

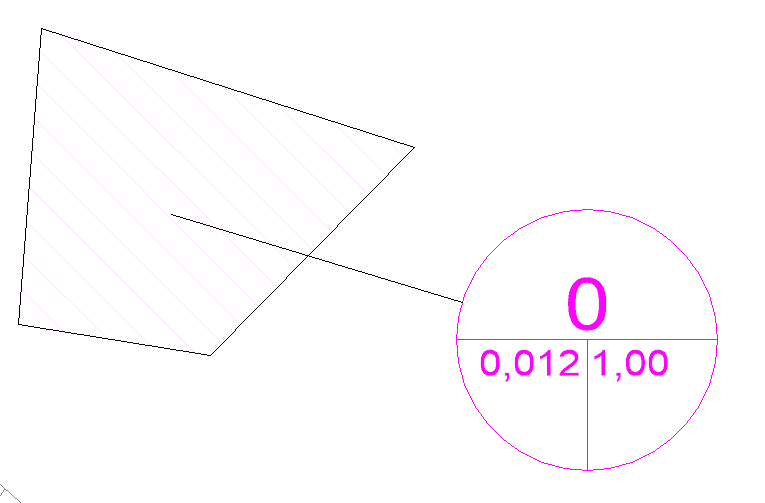

Der Freistellradius der Hilfslinie gibt an um wie viel die Verbindungslinie zwischen Einzugsgebiet und Einzugsgebietsymbol gekürzt werden soll. Die Verbindungslinie ist immer dann sichtbar, wenn sich das Symbol außerhalb des Einzugegebietes befindet.

Im Bereich Darstellung Hilfslinie kann der Freistellradius der Verbindungslinie zwischen Einzugsgebiet und Einzugsgebietsymbol festgelegt werden. Beginnend vom Symbolmittelpunkt entspricht der Freistellradius dem Startpunkt der Linie.
