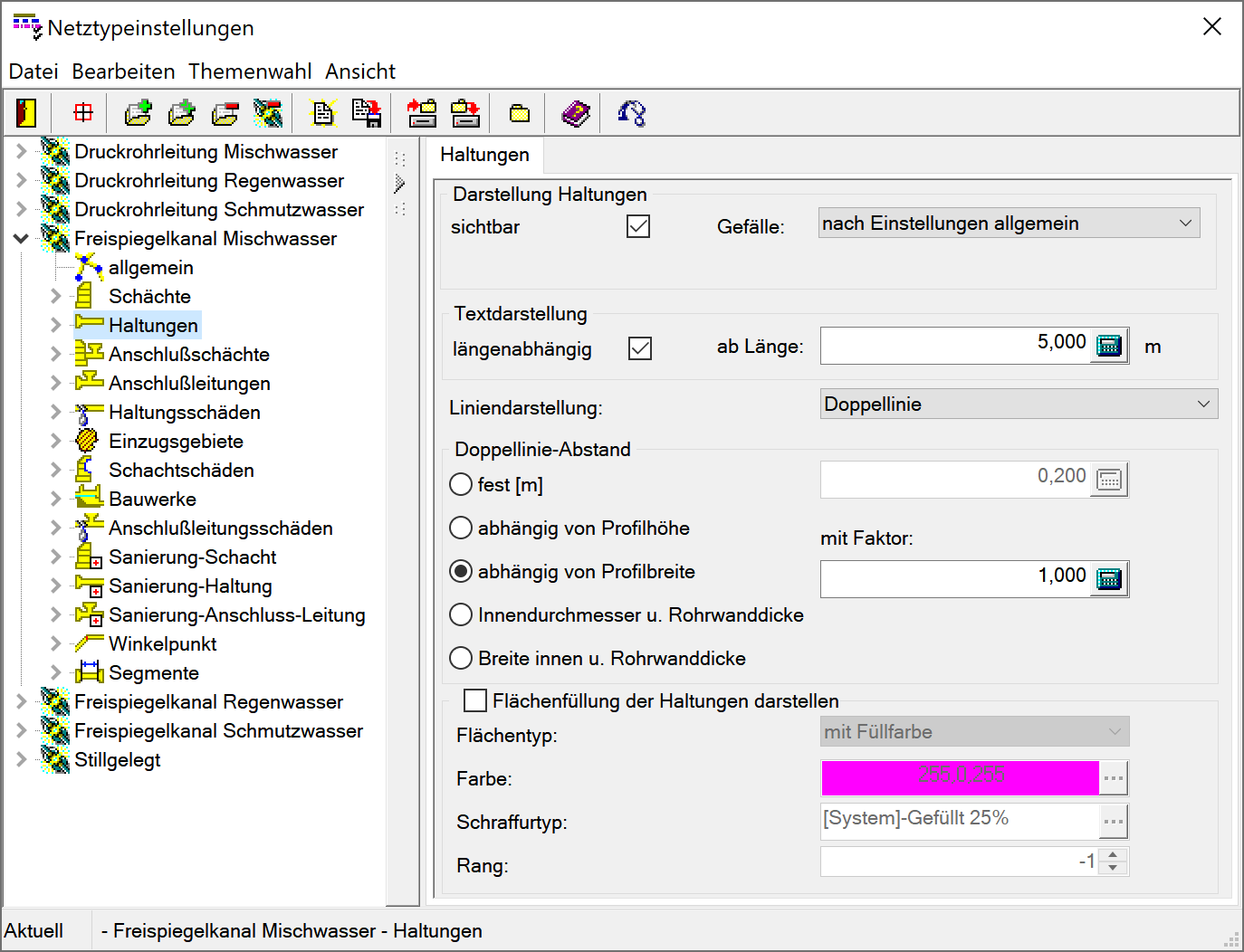

Darstellung Haltungen
Über den Schalter sichtbar wird die Darstellung aller Haltungen dieses Netztyps ein- und ausgeschaltet. Der Unterschied zu den Darstellungsparametern der Kanalelemente besteht darin, dass hier die Geometrieelemente aller Haltungen des aktuellen Netztyps insgesamt mit einer Aktion ausgeschaltet werden können. Bei der Einstellung nicht sichtbar werden also neben den Haltungslinien auch die anderen Beschriftungen, wie Länge, Gefälle usw. nicht sichtbar geschaltet.
Die Einstellung Gefälle legt die Gefälledarstellung der Haltungen für diesen Netztyp fest. Sie haben in dem Listenfeld die Möglichkeit zwischen den Optionen 1:n, Prozent, Promille und nach Einstellungen allgemein zu wählen. Bei der Verwendung von nach Einstellungen allgemein wird die unter Kanal/ Einstellungen/Allgemein/Einheiten eingestellte Gefälledimension verwendet.
Textdarstellung
Mit dem Parameter Textdarstellung längenabhängig ab Länge schalten Sie die Beschriftung der Haltungen unterhalb der definierten Länge ab. Damit soll vermieden werden, dass in der Grafik bei kurzen Haltungen die Haltungstexte übereinander geschrieben werden.
Liniendarstellung
Über diese Auswahl wird festgelegt, ob die Haltungen als Doppellinie oder Einfachlinie dargestellt werden sollen. Je nach Auswahl stehen nachfolgend unterschiedliche Einstellungen zur Auswahl.
Doppellinie-Abstand
Haltungen werden im Lageplan als Doppellinie dargestellt. Unter dem Parameter Doppellinie-Abstand stellen Sie ein, wie das System den Linienabstand ermitteln soll. Dies kann ein fester Abstand sein, der in das Eingabefeld fest einzugeben ist oder der Abstand kann aus der Haltungsdimension, Profilhöhe oder Profilbreite und mit einem zusätzlichen Faktor abgeleitet werden. Zusätzlich können Sie den Linienabstand errechnet aus Innendurchmesser und Rohrwanddicke und Breite Innen und Rohrwanddicke anzeigen lassen. Jede der Optionen wird mit dem Optionsfeld vor den Eingabefeldern ein- und ausgeschaltet. Standardmäßig wird der Abstand der Doppellinien aus der Profilhöhe mit dem Faktor 1 ermittelt.
Einfachlinie-Dicke
Es wird für jede Haltung nur eine einzige Linie gezeichnet. Hier kann jetzt ausgewählt werden ob die Dicke der Linien sich nach den aktuellen Layereinstellungen richten oder automatisch gesteuert werden soll.
Da im CAD-Basissystem Linienstärken nicht frei vergeben werden können sondern eine vordefinierte Liste zur Verfügung steht, wird bei der automatischen vergabe der Dicke die nächstpassendste Linienstärke verwendet.
Beispiel:
Haltung ist DN800 = Linienstärke 0,80
mm
Haltung ist DN100 = Linienstärke 0,09 mm
Über die Option individuell kann eine eigene Staffelung für die Zuordnung zwischen DN und zu verwendender Linienstärke vorgegeben werden.
Darstellen der Fläche
Über diesen Parameter besteht die Möglichkeit den Bereich der Doppellinie als Farbfläche darzustellen.
Nach dem Aktivieren dieses Schalters können die Parameter Farbe, Rang, Flächentyp und Schraffurtyp definiert werden.
