Mit der Berechnungsfunktion, Höhe Anschlusspunkt, können für Anschlussleitungen die Sohlhöhen berechnet werden.

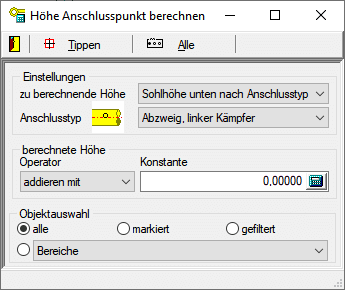

In der Optionsgruppe Einstellungen können Sie wählen, welche Höhe der Anschlussleitung berechnet werden soll. Dies erfolgt in dem Listenfeld Zu berechnende Höhe und kann die Sohlhöhe unten, die Sohlhöhe oben oder die Sohle unten über Gefälle sein.
Bei der Auswahl Sohle unten kann unter Anschlusstyp die Anschlussart an die Haltung oder an eine Anschlussleitung eingestellt werden. Diese dient zur Festlegung der Höhe bei der Berechnung des Anschlusses an die Hauptleitung. Die grafische Darstellung zeigt die Bedeutung der einzelnen Auswahlmöglichkeiten. Z.B. bedeutet Abzweig Achse und Stutzen Achse, dass die Höhe achsgleich an die Hauptleitung gerechnet wird.
Bei der Auswahl Sohle oben kann das Anschlussgefälle zur Errechnung der Höhe am Gebäude vorgegeben werden. Unter berechnete Höhe kann bei dieser Einstellung keine Eingabe erfolgen. Mit dem eingegebenen Gefällewert wird ausgehend vom aktuellen Wert der Sohlhöhe unten die Sohlhöhe oben berechnet. Bitte beachten Sie, dass bevor die Sohlhöhe oben berechnet wird, die Sohlhöhe unten mit den aktuellen Daten der verbundenen Netzelemente zu berechnen ist.
Ist die Sohlhöhe unten der aktuellen Anschlussleitung nicht vorhanden, so wird die Sohlhöhe oben der nachfolgenden Anschlussleitung als Sohlhöhe unten übernommen und damit die Sohlhöhe oben berechnet. Bei einem Anschlussstrang können durch Tippen entgegen der Fließrichtung, ausgehend von der Anschlussleitung die an eine Haltung angeschlossen ist, alle Sohlhöhen berechnet werden.
Bei der Auswahl Sohle unten über Gefälle kann das Anschlussgefälle zur Errechnung der Höhe am Ende der Anschlussleitung vorgegeben werden. Unter berechnete Höhe kann bei dieser Einstellung keine Eingabe erfolgen. Mit dem eingegebenen Gefällewert wird ausgehend vom aktuellen Wert der Sohlhöhe oben die Sohlhöhe unten berechnet. Bitte beachten Sie, dass bevor die Sohlhöhe unten berechnet wird, die Sohlhöhe oben zu definieren ist.
Ist die Sohlhöhe oben der aktuellen Anschlussleitung nicht vorhanden, so wird die Sohlhöhe unten der vorherigen Anschlussleitung als Sohlhöhe oben übernommen und damit die Sohlhöhe unten berechnet. Bei einem Anschlussstrang können durch Tippen in Fliessrichtung, ausgehend von der ersten Anschlussleitung des Stranges (Sohlhöhen oben vorhanden), alle Sohlhöhen berechnet werden.
Hinweis: Die einzugebende Einheit (Promille, %, 1:) richtet sich nach den allgemeinen Einstellungen (vgl. Einstellungen, Allgemein, Einheiten).
In der Dialoggruppe berechnete Höhe kann der verwendete Operator und die bei der Berechnung verwendete Konstante eingegeben werden. Es stehen folgende Operatoren zur Verfügung:
addieren mit,
subtrahieren mit
multiplizieren mit und
dividieren durch.
Der Normalfall bei der Berechnung der Sohlhöhe unten ist der Anschlusstyp Abzweig, Achse, der Operator addieren mit und die Konstante 0,0.
Mit dem Kontrollkästchen im unteren Dialogteil wird eingestellt, ob die Elemente nach der Höhenberechnung sofort aktualisiert werden sollen. Dies ist nicht sinnvoll, wenn mehrere Berechnungen nacheinander durchgeführt werde sollen oder die neuen Texte nicht in der Grafik des gewählten Netzelementes erscheinen, da die Aktualisierung der Elemente in Abhängigkeit der Datenmenge u. U. einige Zeit in Anspruch nimmt.
Die Aktualisierung der Objekte kann anschließend auch mit der Funktion Einstellungen, Netztyp darstellen durchgeführt werden.
Mit einer weiteren Optionsgruppe können die zu berechnenden Kanalelemente auf markierte oder gefilterte beschränkt werden.
Die Berechnung wird mit der Schaltfläche Alle komplett oder mit der Schaltfläche Tippen für einzelne Anschlussleitungen durchgeführt, die dann in der Grafik zu identifizieren sind.
