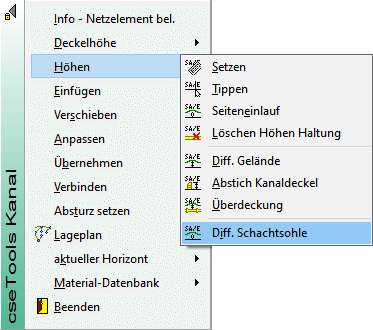

Höhen

Die Funktion ermöglicht das Erzeugen/die Änderung von Sohlhöhen der im Schnitt dargestellten Haltungen und Winkelpunkte. Mit dem Cursor werden Sie aufgefordert eine Sohlhöhe zu tippen.

Nur Winkelpunkte vom Typ Lage- und Höhenänderung, Kennzeichen LH, können angetippt werden.

Von der sich im Cursorbereich befindlichen Haltung wird die entsprechende Sohlhöhe oder Winkelpunkthöhe farbig markiert.

Im Info-Dialog werden das aktuelle Element, Haltung oder Winkelpunkt, die aktuelle Höhe des Cursors und das aktuelle Gefälle der Haltung angezeigt.

Durch jede Änderung der Sohlhöhen werden die vorhandenen Winkelpunkte in ihrer Höhe angepasst.

Bei der Eingabe von Höhen kann jetzt der Höhentyp (Sohle/Achse/Scheitel) gewählt werden. Die angezeigte Höhe wird (außer bei Tippen) entsprechend dem eingestellten Höhentyp umgerechnet.

Setzen

Mit der Funktion Setzen können Sie nach dem Identifizieren der zu setzenden Höhe, diese über Tastatur im Dialog Höhe eingeben.

Sie muss größer gleich dem gesetzten Horizont und kleiner gleich dem Maximum des Geländes sein, damit sie als gültiger Wert akzeptiert wird. Beim Verlassen über der Schaltfläche  wird die Höhe auf die Haltung oder den Winkelpunkt übernommen.

Tippen

Mit der Funktion Tippen können Sie gleichzeitig mit dem Identifizieren der zu setzenden Höhe, diese eingeben. In dem Dialog

Haben Sie die Möglichkeit den Höhenwert noch zu korrigieren oder zu verwerfen. Als Vorgabe wird die mit dem Cursor getippte Höhe eingestellt. Die Höhen von Winkelpunkten können mit dieser Funktion ebenfalls geändert werden.

Seiteneinlauf

Mit der Funktion Seiteneinlauf können Sie von einem dargestellten Seiteneinlauf (Darstellung in Form einer Ellipse) die Höhe direkt übernehmen.

Dabei wird zuerst die dargestellte Ellipse des Seiteneinlaufes angetippt und dann die Position der Höhe identifiziert auf die diese Höhe übernommen werden soll. Beachten Sie bitte, dass bei Darstellung eines Seiteneinlaufes mit Rohrwanddicke sowohl die innere als auch die äußere Hülle des Rohres dargestellt wird. Die Höhe wird von der Ellipse übernommen, die angetippt wurde.

Löschen Höhen Haltung

Durch Identifizieren einer Haltung werden sowohl Sohlhöhe oben als auch Sohlhöhe unten der Haltung auf 0.0 gesetzt.

Identifizieren Sie die zu löschende Haltung mit dem Cursor, die aktuelle Haltung wird in der Grafik markiert. Nach der Identifikation wird die Haltungsdarstellung sofort entfernt. Vorhandene Winkelpunkte vom Typ Lage- und Höhenänderung werden nicht an die neuen Sohlhöhen der Haltung angepasst. Nach dem Löschen der Sohlhöhen erfolgt keine Darstellung der Rohrleitung. Vorhandene Winkelpunkte vom Typ Lage- und Höhenänderung werden in Ihrer Darstellung nicht verändert.

Diff. Gelände

Mit dieser Funktion können Sie nach dem Identifizieren der zu setzenden Höhe die Differenz des zu setzenden Höhenwertes vom Gelände über Tastatur im gezeigten Dialog eingeben.

Dabei muss der eingegebene Wert größer gleich 0 und kleiner gleich der Differenz vom Maximum des Geländes und eingestelltem Horizont sein, damit er als gültiger Wert akzeptiert wird. Das bedeutet, positive Werte für die Differenz vom Gelände ergeben eine Sohlhöhe unterhalb Geländeoberkante.

Für die getippten Winkelpunkte vom Typ Lage- und Höhenänderung erfolgt die Höhenberechnung unter Verwendung der Geländehöhen der benachbarten Schächte.

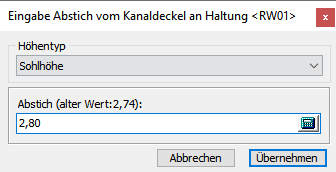

Abstich Kanaldeckel

Hier legen Sie die Höhe fest, indem Sie den gewünschten Höhenunterschied zum Kanaldeckel eingeben.

Identifizieren Sie die zu setzende Sohlhöhe mit dem Cursor.

Wählen sie den Höhentyp und geben Sie den gewünschten Höhenunterschied ein. Dabei muss der eingegebene Wert größer gleich 0 und kleiner gleich der Differenz von Deckelhöhe und eingestelltem Horizont sein, damit er als gültiger Wert akzeptiert wird. Die Eingabe erfolgt im Dialog.

Der Höhenwert wird ins Datenprojekt übernommen.

Überdeckung

Hier haben Sie die Möglichkeit, eine Sohlhöhe oder Winkelpunkthöhe durch Eingabe der gewünschten Scheitelüberdeckung, berechnen zu lassen.

Es gilt die Bedingung:

Sohlhöhe = OK - Gelände – Höhe Überdeckung – DN-Innen – Rohrwanddicke

Winkelpunkthöhe = OK - Gelände – Höhe Überdeckung – DN-Innen – Rohrwanddicke

Der Überdeckungswert wird im Dialog zur Korrektur angeboten.

Der Überdeckungswert wird in das Datenprojekt übernommen.

Bei allen Höhenänderungen werden die vorhandenen Winkelpunkte in Ihrer Höhe angepasst, wenn Sie den Höhentyp Lageänderung besitzen.

Hier können relative Sohle für die Haltung ausgehend von der Schachtsohle festgelegt werden.
