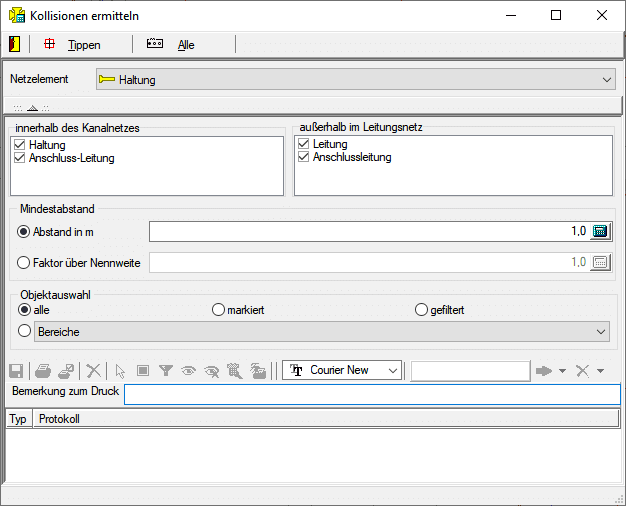

Im Dialog Kollisionen ermitteln erfolgt die Kollisionsberechnung. Diesen erreichen Sie über den Menüpunkt Berechnen à Kollisionen ermitteln.
Netzelement
In der Dropdown-Liste kann man ein Netzelement, Haltung oder Anschlussleitung, auswählen für das Kollisionen berechnet werden sollen.
Diese ausgewählten Elemente werden dann mit allen Netzelementen verglichen, die in den Listen für innere und äußere Netze aufgelistet sind.
Innerhalb des Kanalnetzes
Einzelne Elemente können in den Listen abgewählt werden. Diese werden bei der Kollisionsüberprüfung übersprungen.
In der Kanalplanung stehen die Kanalelemente Haltung und Anschlussleitung zur Auswahl.
Im Leitungsnetz sind die Leitungselemente Leitung und Anschlussleitung wählbar.
Mindestabstand
Für die Kollisionsermittlung muss ein Abstand angegeben werden. Dieser kann entweder ein fester Wert sein, oder er wird aus der Nennweite des getippten Netzelementes mit angegebenem Faktor ermittelt.
Bei letzterem wird überprüft welches der beiden zu überprüfenden Netzelemente
eine größere Nennweite hat. Diese wird mit dem angegebenen Faktor multipliziert.
Das Ergebnis bildet dann den Abstand.
Objektauswahl
Die Kollisionsermittlung geschieht über das manuelle Tippen eines einzelnen
Netzelements
oder über alle
.
Die Option "Alle" kann noch weiter spezifiziert werden.
Es stehen die Einstellungen alle, markiert, gefiltert oder Bereiche zur Auswahl.
Bei der Einstellung Bereiche wird jeweils ein Bereich aus der Bereichsliste ausgewählt.
Protokoll
Das Ergebnis der Kollisionsermittlung wird im Protokoll ausgegeben. Zuerst werden
sämtliche Einstellungen festgehalten, die man für die Kollisionsprüfung vorgenommen
hat. Danach werden sowohl Kollisionen (kleiner als Abstand) als Fehler, und Kreuzungen (größer als Abstand) aufgelistet. Duplikate werden hier nicht ignoriert.
Das heißt, wenn z.B. Haltungen a und b kollidieren wird es einen Eintrag für a und b
und einen Eintrag für b und a geben.
Werden Kollisionen gefunden, wird am Ende die Gesamtzahl angegeben. Hier werden Duplikate ignoriert. So werden z.B. Kollision der Haltungen a und b, und b und a als eine einzelne gezählt.
Eine Zeile die eine Kollision oder Kreuzung beschreibt beinhaltet folgende Informationen:
- Kollision oder Kreuzung
- Art des aktuell untersuchten Elements
- Name des aktuell untersuchten Elements
- Art des Vergleichselements
- Name des Vergleichselements
- Station des aktuellen Elements
- Abstand zwischen den beiden Elementen
Wurde die Kollision über die Skalierung der Nennweite ermittelt, so werden auch
die DN-Werte neben den Namen der Elemente angezeigt.
Ein Doppelklick auf eine gefundene Kollision oder Kreuzung lässt den Bildausschnitt
zum entsprechenden Element wandern.
