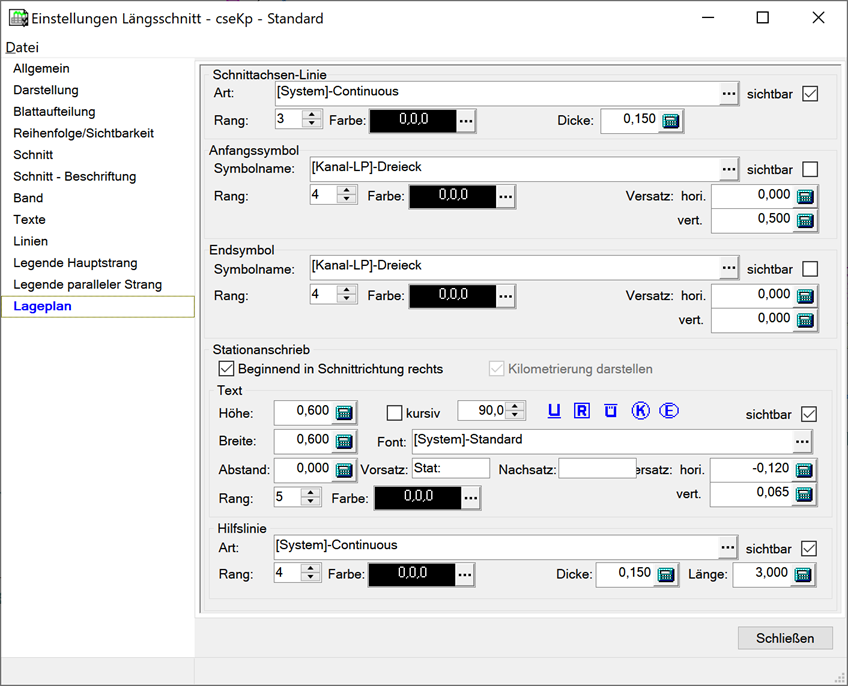

Diese Einstellungen gelten nur für die Darstellung der Schnittachse auf dem Lageplan.
Die Linienarten, Symbole (Blöcke) und Fonts (Textstile) werden jeweils aus dem Vorrat der in der DWG enthaltenen geladen.
Stationiert werden, wie auch im Längsschnitt, Schächte und Winkelpunkte.
Im Bereich Stationsanschrieb kann die Seite der Stationsanschriebe (in Schnittrichtung) festgelegt werden. Um Überlappungen zu vermeiden, wech-seln die Stationsanschriebe automatisch bei Knicken (durch Winkelpunkte oder Schächte) auf die Seite des größten Winkels. Von da an bleiben die Anschriebe auf dieser Seite bis ein entgegengesetzter Fall eintritt.
Der Schalter Kilometrierung darstellen ist abhängig von der Kilometrierung im Längsschnitt (Kategorie Allgemein). Nur wenn dort die Kilometrierung aktiv geschaltet ist, lässt sich hier festlegen ob sie auf dem Lageplan auch ange-schrieben werden soll.
