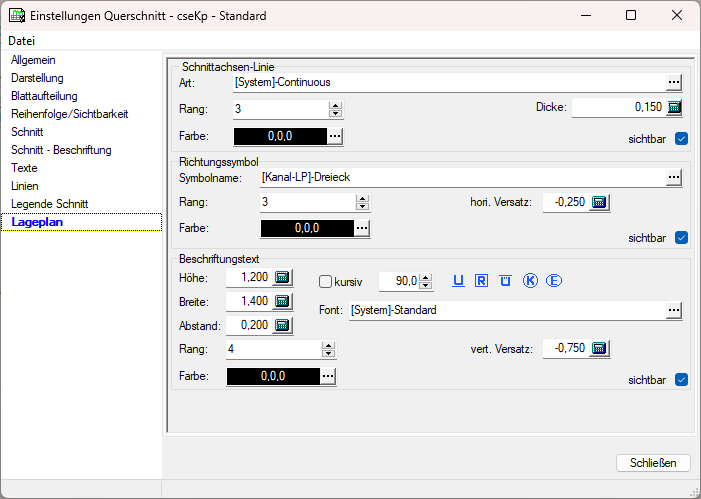

Hier erfolgen die Einstellungen für die Darstellung der Querschnitt-Definition im Lageplan.
Schnittachsen-Linie:
Darstellung des Schnittbereichs an der Station vom Netzelement mit entsprechender Breite nach rechts und links.
Richtungssymbol:
Darstellung von zwei Symbolen an den Rändern der Schnittachsen-Linie, welche die Blickrichtung des Schnitts visualisieren sollen. Der horizontale Versatz gibt die Entfernung der Symbole zum Ende der Linie an.
Beschriftungstext:
Darstellung von zwei Texten jeweils hinter den Richtungssymbolen, welche den QS-Definitionsnamen angeben. Der vertikale Versatz gibt die Entfernung der Texte zur Linie an (sollte mindestens so groß sein wie die Breite vom Symbol).
