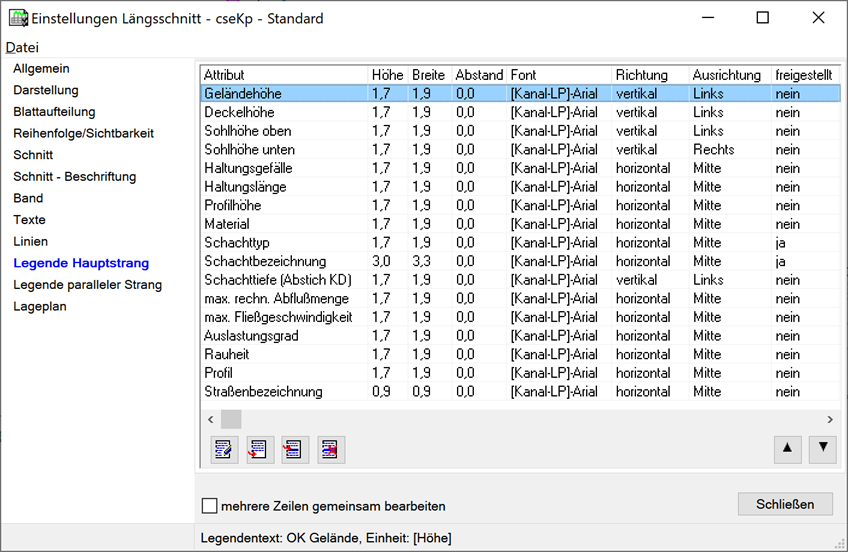

Das Register Legende Hauptstrang / Nebenstrang enthält in tabellarischer Form die Zuordnung der Schriftsätze und Ausprägungen zu den Beschriftungszeilen innerhalb des Legendenbereiches im Längsschnitt. Zusätzlich kann der Inhalt und die Reihenfolge der Beschriftungszeilen festgelegt werden.
Benennung (Eintrag) und Maßeinheit werden jeweils in der Statuszeile angezeigt.
Die Einträge können zur Bearbeitung mit der Schaltfläche
oder durch einen Doppelklick in die
entsprechende Zeile geöffnet werden.
Mit der Schaltfläche
wird eine neue Beschriftungszeile oberhalb
der aktuellen Beschriftungszeile eingefügt. Die Schaltfläche
fügt
eine weitere Zeile am Ende der Tabelle hinzu.
Mit der Schaltfläche
wird die aktuelle Beschriftungszeile
vollständig aus der Legende entfernt.
Wird eine neue Zeile eingefügt, so muss jeweils zunächst im Dialogbereich Elementnamen das Netzelement für den neuen Eintrag mit dem Listenfeld Netzelement eingetragen werden. Zur Verfügung stehen Schacht, Anschlussschacht, Haltung und Anschlussleitung. Alle weiteren Schritte erfolgen wie nachfolgend beim Bearbeiten eines Eintrages beschrieben.

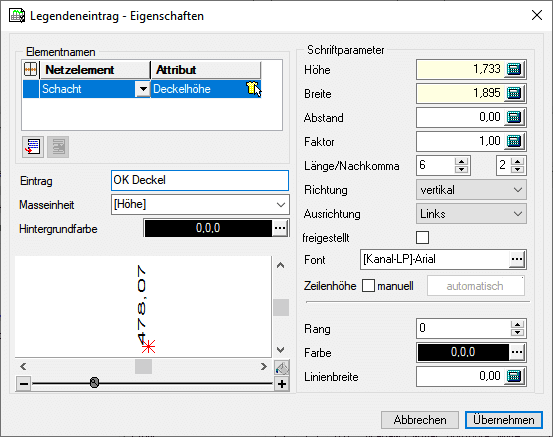

Im Dialogbereich Elementnamen kann für eine Legendenzeile das Netzelement und das jeweiligen Attribut definiert werden.
Durch die Darstellung von Anschlussleitungen im Schnitt ist die Definition von mehreren Netzelementen für eine Legendenzeile möglich. Das erste Netzelement legt die Auswahlliste für jeden weiteren Eintrag fest. Die Definition mehrerer Netzelemente wird erforderlich wenn die Attributbezeichnungen zum Beispiel für Schächte und Anschlussschächte nicht identisch sind.
Beispiel: Definiert ist Schacht: Schachtbezeichnung. Sind im Schnittbereich Anschlussschächte vorhanden, so wird unter Elementnamen ein zweiter Eintrag, mit Netzelement = Anschluss-Schacht und Attribut = Anschlussschachtbezeichnung erforderlich.
Die vorhandenen Einträge unter Netzelement können geändert werden. Nach der Änderung des Netzelementes vom ersten Eintrag werden die weiteren Einträge gelöscht.
Bei der gemeinsamen Bearbeitung von mehreren Zeilen sind im Dialogbereich Elementnamen keine Änderungen möglich.
Mit der Schaltfläche
im
Eingabefeld Attribut kann das Objektattribut ausgewählt werden, das in
der Beschriftungszeile dargestellt werden soll.
Mit der Schaltfläche wird eine neue Zuordnung, mit
Elementnamen und Attribut erzeugt.
Das Löschen der markierten Zuordnungszeile erfolgt über die
Schaltfläche.
Unter Eintrag ist der Text einzutragen der in der Legende das Attribut beschreibt. Damit besteht hier die Möglichkeit in der Legende eine selbst definierte Attributbeschreibung auszugeben. Die Anzahl der Zeichen ist auf 32 begrenzt.
Zusätzlich kann zu jedem Legendeneintrag unter Maßeinheit die auszugebende Maßeinheit, die sich mit dem verwendeten Faktor ergibt, definiert werden. Die Angabe [Höhe] und [Gefälle] bedeutet, dass entsprechend der allgemeinen Einstellungen die Maßeinheit automatisch ermittelt wird.
In der Gruppe Schriftparameter können die gezeigten Parameter für diese Legendenzeile eingestellt werden.

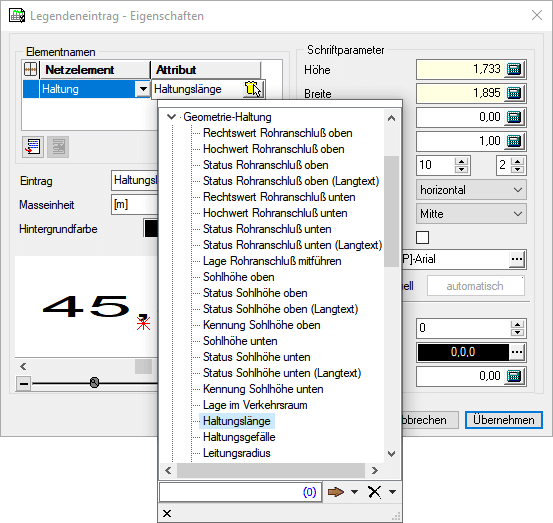

Die Objektattribute werden in einem Baum dargestellt. Mit dem Symbolen + und – vor den Bereichen werden diese geöffnet und geschlossen. Der gewünschte Eintrag ist durch Anklicken auszuwählen.
Der Schriftsatz ist auszuwählen unter der Überschrift Font. Zusätzlich zur Bezeichnung des Textfonts wird hier der Name der Textkategorie vorangestellt. Die Textfonts müssen zunächst in das Projekt importiert werden, um zur Auswahl zur Verfügung zu stehen.
Neben der damit verbundenen Änderung der Zeichendarstellung können die Werte für Höhe, Breite, Zeichenabstand, Textrichtung und Textausrichtung eingegeben werden.
Faktor: Hiermit ist eine Umrechnung der numerischen Werte möglich. Z.B. für die Beschriftung der Profilhöhe, die standardmäßig in m erfolgt, könnte hier durch den Faktor 1000.00 eine Angabe in mm erfolgen.
Nachkommastellen: Mit Nachkommastellen wird die Genauigkeit eines numerischen Wertes angegeben. Soll z.B. die Geländehöhe im Format 11,23 angegeben werden, so ist für Nachkommastellen 2 vorzugeben.
Farbe: Dies beschreibt die Farbe eines Legendeneintrages bei aktivem Schalter ‚Legendenzeilen mit Farbflächen hinterlegen’.
Für alle Legendentexte kann zusätzlich eine Zeilenhöhe eingegeben werden. Bei der Einstellung Zeilenhöhe automatisch wird diese aus den Textparametern ermittelt. Nach der Umstellung auf Zeilenhöhe manuell, kann die Eingabe für die gewünschte Zeilenhöhe erfolgen. Die aktuellen Einstellungen werden in der Spalte Boxhöhe angezeigt.
Für den gezeigten Beispieltext wird die Breite und Höhe der Textausdehnung angezeigt.
