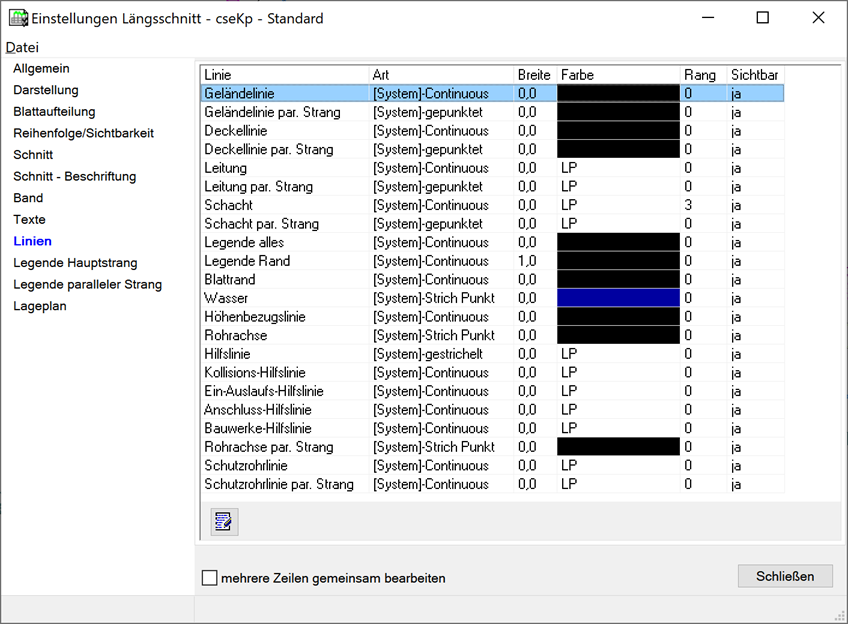

Das Register Linien enthält in tabellarischer Form die Zuordnung der Linienarten und der grafischen Darstellung der Linien zu den einzelnen Kanalelementen.
Die Einträge können zur Bearbeitung mit der Schaltfläche
oder durch einen Doppelklick in die
entsprechende Zeile geöffnet werden.
Die Linienart ist auszuwählen unter der Überschrift Art. Zusätzlich zur Bezeichnung der Linienart wird hier der Name der Linienkategorie vorangestellt. Es können natürlich auch alle selbstdefinierten Linienarten vergeben werden.
Als zusätzliche Attribute können die Linienbreite, der Rang und die Farbe definiert werden.
Bei den Linien für die Schacht- und Haltungsdarstellung erscheint der Dialog
in dem zusätzlich die Option Farbe aus Lageplan gewählt werden kann. Damit besteht die Möglichkeit die Schacht- und Haltungsdarstellung mit den gleichen Farben wie im Lageplan bei der Darstellung zu realisieren und damit auch im Längsschnitt eine Darstellung in Abhängigkeit vom Netztyp durchzuführen. Dies betrifft alle Linien bei denen in der Spalte Farbe das Kennzeichen LP eingetragen ist. Diese Einstellung gilt für beide Längsschnittdarstellungen.
