Die Darstellung und Ausgabe von Längsschnitten erfolgt über die Funktion Darstellung/Längsschnitt/Zeichnen.
Als Grundlage für die Darstellung von Längsschnitten dient ein Bereich vom Typ Strang. Die Strangdefinition kann auch Anschlussschächte und Anschlussleitungen enthalten. Auch ist in einem Strang der Wechsel von einer Anschlussleitung, über einen AP-Punkt, in einen Schacht oder eine Haltung möglich. Dadurch können in einem Längsschnitt sowohl die Anschlussleitungen im Grundstücksbereich als auch die Haltungen des kommunalen Abwassernetzes dargestellt werden.
Bei der Ausgabe von Längsschnitten werden die Projektoptionen "Auftraggeber" und "Firma" automatisch in diese Projekte übernommen und stehen dann für die Beschriftung zur Verfügung.

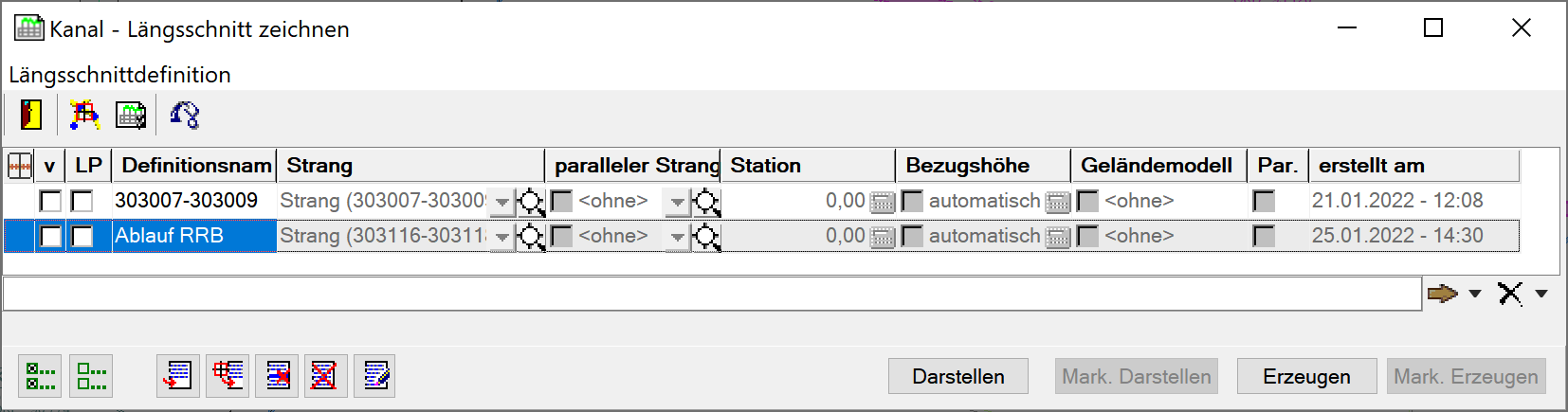

Mit einem Rechts-Klick auf der Titelzeile der Längsschnitttabelle kann in einem Kontext-Menü eingestellt werden, ob die Spaltenbreiten sich automatisch anpassen sollen, oder ob die Anwender-Einstellung beibehalten werden soll.
Zur Bearbeitung der Liste und Einträge werden die entsprechenden Funktionen über das Menü (oben links), per Rechtsklick oder über die Werkzeugleiste (unterhalb der Liste) erreicht.
Für Längsschnitt-Zeichen und Längsschnitt-Entwurf können Definitionen erzeugt und gespeichert werden. Damit erleichtert sich das Parametrisieren von Längsschnitten.
Längsschnittdefinitionen die durch die Projektbearbeitung ungültig werden, werden in der Liste nicht mehr angezeigt und automatisch gelöscht. Dadurch ist es möglich bei weiteren Bereichsdefinitionen die alten Bezeichnungen zu verwenden.
Definitionsname
Wie in der Abbildung zu sehen, wird ein Name für eine Längsschnitt-Definition vergeben, nach welchem eine LS-Definition identifiziert wird. Die LS-Def.-Namen werden in alphabetischer Reihenfolge dargestellt.
Eine LS-Definition umfasst:
- LS-Definitions-Name
- Strang
- Parallele Stränge
- Station
- Bezugshöhe
- Geländemodell/Horizonte
- LS-Parameter
Die in der Spalte „v“ enthaltenen Kontrollkästchen dienen zum Markieren („verwenden“) von LS-Definitionen, um sie vermittels der Schaltflächen „Markierte Darstellen“ und „Markierte Erzeugen“ in einem Zuge darzustellen bzw. zu erzeugen. Bei „Darstellen“ handelt es sich um das reine Darstellen eines Längsschnittes. Beim „Erzeugen“ wird der Längsschnitt dargestellt und zusätzlich unter einem automatisch erzeugten Namen im Datenverzeichnis als Basissystem Projekt abgespeichert sowie anschließend geschlossen.
In der Spalte „LP“ wird gekennzeichnet, für welche Längsschnittdefinition die Schnittdarstellung/Stationierung auf dem Lageplan aktiv ist.
Mit dieser Schaltfläche gelangen Sie in den Dialog „Bereiche erzeugen“. Dort kann ein neuer Bereich vom Typ Strang erzeugt werden. Der dann über die Schaltfläche in die Schnittliste eingefügt werden kann.
Über diese Schaltfläche wird der Dialog für die globalen Längsschnitt- Parameter geöffnet. Siehe auch unter Einstellungen- Längsschnitt oder unter Punkt A1.2.1 Einstellungen....
Alle Einstellungsmöglichkeiten sind dort näher beschrieben.
In den Spalten Strang und Paralleler Strang sind Schaltflächen für die üblichen Funktionen „Zeigen“ und „Tippen“ untergebracht. Es ist also möglich, von diesem Dialog aus, komfortabel einen Bereich im Projekt zeigen zu lassen, oder einen neuen Bereich zu erzeugen.
Das Kontextmenü in einer Zelle für parallele Stränge beinhaltet die Funktion „Zeigen“ für je einen parallelen Strang.
Schaltflächen zur Bearbeitung der Schnittliste
Markieren/Demarkieren von Schnitten für die Funktionen „Markierte Darstellen“ und „Markierte Erzeugen“ .
einen neuen Schnitt aus der Strangliste im Dialog Bereiche einfügen
ermöglicht das einfache Erzeugen einer Längsschnitt-Definition, da das Erzeugen eines Bereiches (Tippen im Lageplan) in den Vorgang integriert wurde.
gewählten Längsschnitt aus der Liste löschen
alle Längsschnitte aus der Liste löschen
Parameter der Längsschnitt-Definition editieren.
Die Parameter für jeden Längsschnitt werden im Dialog Kanal - LS-Definition editieren eingestellt. Mit der Schaltfläche gelangen Sie in diesen Dialog.
(Beispieldialog)
Für den unter Definitionsname eingestellten Längsschnitt können die folgenden Parameter geändert werden.
Stränge
Hier kann über der Hauptstrang des Schnittes aus der Liste der vorhandenen Strangbereiche ausgewählt werden.
Über die Schaltfläche wird der Strang im Lageplan gezeigt.
Mit der Schaltfläche kann ein neuer Strang über Tippen für den Schnitt erzeugt werden.
parallele Stränge
Für jeden parallelen Strang kann eine separate Legende gewählt werden. Diese werden im Längsschnitt untereinander dargestellt.
Die Elemente des parallelen Stranges werden zusätzlich zu den Elementen des Hauptstranges in der Längsschnittgrafik und in einer separaten Legende angezeigt. Für einen parallelen Strang darf der Abstand zum Hauptstrang nicht mehr als im Parameter Paralleler Strang bis max. [m] definiert ist, betragen. Als Standardwert ist unter Einstellungen Längsschnitt 5 Meter eingetragen.
LS-Definition Fremdgewerk
Hier kann eine LS-Definition vom Fremdgewerk „Leitung“ ausgewählt werden. Der Fremdgewerks-LS wird dann in die LS-Zeichnung des Hauptgewerks integriert. Dabei wird vom Fremdgewerk der Hauptstrang dargestellt.
Der Fremdgewerks-Anteil bedient sich, bis auf wichtige gemeinsame Eigenschaften zum Hauptgewerk, der im Fremdgewerk erfolgten Parametrisierung.
Das Fremdgewerks-Modul muss entweder gestartet sein oder startbar vorliegen. Sollte es nicht gestartet sein, wird es automatisch mit Beginn der Darstellung des Längsschnittes gestartet.
Stationsoffset
Der eingegebene Wert wird in der Schnittliste in der Spalte Station eingetragen und bei der Darstellung des Schnittes als Anfangsstation verwendet.
Im Lageplan darstellen
Der Schalter hat die gleiche Funktion wie in der Tabelle in der Spalte „LP“. Er bestimmt, dass die Schnittdarstellung/Stationierung auf dem Lageplan aktiv ist.
Bezugshöhe
Bei der Bezugshöhe ist eine automatische Ermittlung der Bezugshöhe (Horizont) voreingestellt. Der Darstellungshorizont wird dabei automatisch aus den vorhandenen Schnitthöhen ermittelt. Bei der Umstellung auf Bezugshöhe manuell kann ein Wert für den verwendeten Darstellungshorizont eingegeben werden. So besteht die Möglichkeit die Horizonthöhe für jeden Schnitt optimal einzustellen.
Der für die Darstellung verwendete Horizontwert wird über der Legende im Längsschnitt-Entwurf angezeigt.
Bei LS-Zeichnen kann bei den Einstellungen der LS-definition angegeben werden, ob abgetreppt werden soll.
Geländemodell
Hier können aus dem verwendeten Geländemodell Horizonte dieser LS-Definition zugeordnet werden.
Aus der Horizontliste kann ein Horizont oder mehrere Horizonte ausgewählt werden, die im Längsschnitt dann als Horizontlinie dargestellt werden und die mit dem Horizontnamen beschriftet werden. Aktiviert wird die Horizontdarstellung unter Einstellungen/Längsschnitt in der Registerkarte Darstellung unter Gelände in Legende. Für die Liniendarstellung werden die Einstellungen aus der Registerkarte Linien für die Geländelinie verwendet.
Jede dieser Horizontlinien wird in einer separaten Folie, Folienname ist gleich Horizontname, dargestellt. Damit besteht die Möglichkeit unter Einstellungen/Folien diese Darstellungen im Längsschnitt auszublenden oder die Darstellungsparameter wie die Farbe und die Linienart für jede Horizontlinie zu ändern. Dies ist sehr vorteilhaft wenn mehrere Horizontlinien im Schnitt dargestellt werden.
Parameter
Mit dieser Einstellung können für jeden Schnitt eigene Parameter eingestellt werden. Ist der Schalter inaktiv, so werden die globalen Längsschnittparameter verwendet. Diese Einstellungen können im Menü Kanalplanung unter Einstellungen Längsschnitt oder über die Schaltfläche, im Dialog Kanal – Längsschnitt Entwurf geändert werden. Über die Schaltfläche können diesem Längsschnitt eigene Parameter zugeordnet werden.
Verzeichnis („Erzeugen“)
Das hier eingestellte Verzeichnis wird bei der Funktion Erzeugen im Längsschnitt Zeichnen als Datenverzeichnis für die erzeugten Längsschnittprojekte verwendet.
Mit der Schaltfläche oder Doppelklick auf den gewählten Hauptstrang wird ein neues Projekt erzeugt und in diesem die Längsschnittgrafik und die Legende nach den jeweiligen Parametereinstellungen gezeichnet.
Mit der Schaltfläche wird ein neues Projekt erzeugt und in diesem die Längsschnittgrafik und die Legende nach den jeweiligen Parametereinstellungen gezeichnet. Die Schnittdarstellung wird automatisch im definierten Datenverzeichnis als Basissystem Projekt gespeichert.
Mit der Schaltfläche wird für jeden markierten Schnitt ein neues Projekt erzeugt und in diesem die Längsschnittgrafik und die Legende nach den jeweiligen Parametereinstellungen gezeichnet.
Mit der Schaltfläche wird für jeden markierten Schnitt ein neues Projekt erzeugt und in diesem die Längsschnittgrafik und die Legende nach den jeweiligen Parametereinstellungen gezeichnet. Jede Schnittdarstellung wird automatisch im definierten Datenverzeichnis als Basissystem Projekt gespeichert.

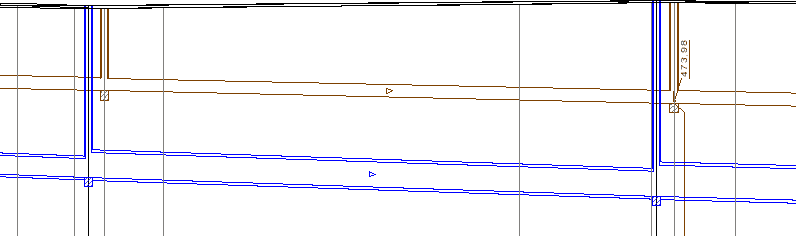

Darstellung von Hauptstrang und parallelem Strang
Die Bedingung für den Abstand zum Hauptstrang gilt für alle Schächte des parallelen Stranges. Alle Schächte die diese Bedingung nicht erfüllen werden nicht dargestellt.
Aus der Horizontliste kann ein Horizont oder mehrere Horizonte ausgewählt werden, die im Längsschnitt dann als Horizontlinie dargestellt werden und die mit dem Horizontnamen beschriftet werden. Von jedem Geländeknickpunkt wird eine senkrechte Hilfslinie bis zur Legendenoberkante gezeichnet. Für die Darstellung werden die Einstellungen aus der Registerkarte Linien für die Geländelinie verwendet.
Jede dieser Horizontlinien wird in einer separaten Folie, Folienname ist gleich Horizontname, dargestellt. Für jede Horizontlinie wird auch eine Hilfslinie angelegt. Damit besteht die Möglichkeit unter Einstellungen/ Folien diese Darstellungen im Längsschnitt auszublenden oder die Darstellungsparameter wie die Farbe und die Linienart für jede Horizontlinie zu ändern. Dies ist sehr vorteilhaft wenn mehrere Horizontlinien im Schnitt dargestellt werden.
Zusätzlich zu den Horizontlinien werden in der Legende zu jeder Hilfslinie die Station der Geländeknickpunkte und die Geländehöhe an diesen Punkten angegeben. Diese Zeilen werden automatisch in Abhängigkeit von der Anzahl der Horizontlinien und den unter Einstellungen/ Längsschnitt definierten Textparametern für Gelände, in der Registerkarte Texte, erzeugt. Die Stationsausgabe für die Geländeknickpunkte erfolgt nach den Einstellungen unter Texte\Station.
Über den Parameter Gelände in Legende unter Einstellungen / Längsschnitt in der Registerkarte Darstellung kann die Darstellung der Horizontlinien und der dazugehörenden Texte aktiviert werden.
Die Ausgabe des Höhenwerts erfolgt nach dem unter Einstellungen / Längsschnitt in der Registerkarte Texte unter Gelände vorhandenen Textparametern.
Das Erzeugen eines digitalen Geländemodells für das Kanalprojekt ist über Anwendungen/Vermessung/digitales Geländemodell möglich.
Im Längsschnitt-Projekt Schnitt-Zeichnen steht nicht das vollständige Menü des aktuellen Kanalmoduls zur Verfügung.
Die Beschreibung der Funktionalität erfolgt unter Menü Schnitt-Zeichnen.

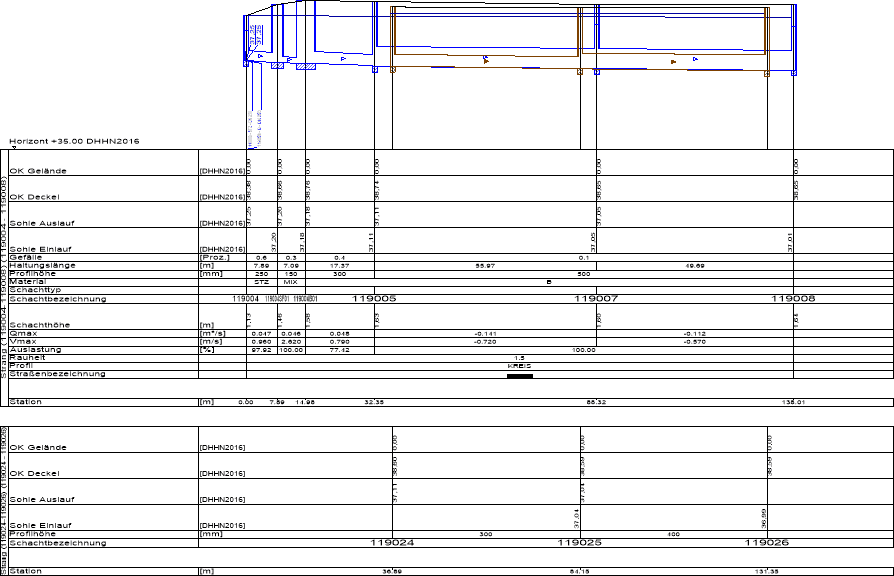

Eine vollständige Längsschnittdarstellung könnte folgendermaßen aussehen.
Mit der Erstellung des Längsschnittprojekts wird in diesem standardmäßig ein Symbol mit dem Namen Stempel unter der Kategorie Kanal-LS, importiert. In den Einstellungen zum Längsschnitt können Sie auch ein anderes Symbol zur Platzierung im Längsschnitt auswählen. Hier ist Folgendes zu beachten: Speichern Sie eine Einstellung mit einem individuellen Symbol zur Verwendung in anderen Projekten, so ist auch dafür Sorge zu tragen, dass in den anderen Projekten dieses Symbol verfügbar ist (Arbeit mit Vorlageprojekt).
In der Symboldefinition befinden sich einige Platzhalter, mit denen auf die Einträge in den Projektparametern und auf Einstellungen, die für die Längsschnittgrafik gemacht worden sind, zurückgegriffen werden kann.
Diese Platzhalter sind mit der korrekten Schreibweise in die Symboldefinition des Stempels einzufügen. Die Texte werden dann durch die entsprechenden Einträge im Projekt ersetzt. Es wurde darauf geachtet die gleichen Platzhalter wie im Modul Plotbox zu unterstützen.
Platzhalter:
?BLNR $Blatt$ |
Blattnummer |
Ergibt sich aus dem eingestellten Blattformat und der Ausdehnung der Längsschnittgrafik |
?MR |
Maßstab Rechts |
Maßstab in horizontaler Richtung Ergibt sich aus den Längsschnitteinstellungen |
?MH |
Maßstab Hoch |
Maßstab in vertikaler Richtung Ergibt sich aus den Längsschnitteinstellungen |
$Lage$ |
Maßstab |
Ergibt sich aus den Längsschnitteinstellungen in der Form 1:500/1:50 |
?PROJ1 ?PROJ2 ?PROJ3 |
Projektbezeichnung |
Projektspezifikation 1. bis 3. Zeile Ergibt sich aus den Einstellungen der Projektadministration, 1. bis 3. Zeile |
$FirmaName1$ $FirmaName2$
|
Firmenbezeichnung |
Firmenspezifikation 1. oder 2. Zeile Ergibt sich aus den Einstellungen der Projektadministration, 1. oder 2. Zeile |
$FirmaStrasse$ $FirmaPLZ$ $FirmaOrt$ $FirmaTelefon$ |
Firmenanschrift |
Firmenspezifikation Ergibt sich aus den Einstellungen der Projektadministration |
$AuftraggeberName1$ $AuftraggeberName2$ |
Auftraggeber |
AG-Spezifikation 1. oder 2. Zeile Ergibt sich aus den Einstellungen der Projektadministration, 1. oder 2. Zeile |
$AuftraggeberStrasse$ $AuftraggeberPLZ$ $AuftraggeberOrt$ $AuftraggeberTelefon$ |
Auftraggeber-anschrift |
AG-Spezifikation |
?BEARBEITER $Bearbeiter$ |
Bearbeiter |
Ergib sich aus den modelbezogenen Parametern |
?DAT $Datum$ |
Datum |
Aktuelles Datum |
$Uhrzeit$ |
Uhrzeit |
Aktuelle Uhrzeit |
?STAT ?STAT-A |
Anfangsstation |
Ergibt sich aus den Längsschnitteinstellungen |
?STAT-AKM |
Anfangstation |
Darstellung kilometriert |
?STAT-E |
Endstation |
Ergibt sich aus den Längsschnitteinstellungen sowie der Länge des Schnittes |
?STA-EKM |
Endstation |
Darstellung kilometriert |
?LS_NAME $Plotboxname$ |
Name des Schnittes |
Ergibt sich aus der Bereichsdefinition |
$Projektname$ |
Name des Projekts |
Ohne Pfad und Extension |
$ProjektnamePfad$ |
Name des Projekts |
Mit Pfad und Extension |
$Bildname$ |
Name des Bildes |
Ergibt sich aus Projektnamen, Maßstab und Namen des Schnittes |
?LS_STRANG_NAME |
Bezeichnung |
Hauptstrang |
?LS_STRANG_NAME_PAR |
Bezeichnung |
paralleler Strang |
?LS_VON_NAME |
Bezeichnung |
Anfangsschacht/-knoten des Hauptstranges |
?LS_BIS_NAME |
Bezeichnung |
Endschacht/-knoten des Hauptstranges |
?LS_VON_NAME_PAR |
Bezeichnung |
Anfangsschacht/-knoten des parallelen Stranges |
?LS_BIS_NAME_PAR |
Bezeichnung |
Endschacht/-knoten des parallelen Stranges |
Weitere Platzhalter können eingefügt werden. Diese werden beim automatischen Platzieren des Symbols abgefragt und sind durch Eingabe entsprechend zu ersetzen.
Absturzarten
Darstellung der Abstürze am Schacht
Ab eine Absturzhöhe von 0,6 [m] werden die Abstürze am Schacht dargestellt.
Liegt die Absturzhöhe unter diesem Wert, so erfolgt im Protokoll die Meldung, dass der entsprechende Absturz im Längsschnitt nicht dargestellt wird.
Jeder Zufluss zum Schacht kann einen Absturz besitzen. Die Definition der Absturzart erfolgt unter Datenbank/ Haltung im Register Geometrie.
- Untersturz innen
- Untersturz außen
- Kaskade
- Schußrinne
- Prallplatte
