Unter der Funktion Längsschnittentwurf / Material -Datenbank werden Material-Daten für Schächte aus der Schachtdatenbank und für Haltungen aus der Materialdatenbank angeboten.
Liegen Material-Datenbank-Dateien im Vorlage-Verzeichnis, werden diese verwendet.

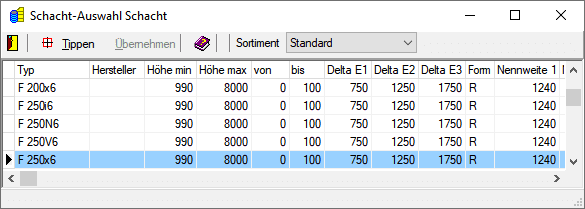

Wählen Sie aus dem Listenfeld Sortiment das gewünschte Schachtsortiment aus. Der Inhalt der zu diesem Sortiment gehörenden Schachtdatenbank wird im Dialog Schacht-Auswahl angezeigt. Die Beschreibung der Schachtdatenbank erfolgt unter Kanalplanung/Verwaltung/Materialdatenbank.
Tippen Sie einen Schacht an, um ihm die selektierten Daten zuzuweisen! Nach der Datenübernahme wird der gewählte Schacht in der Statuszeile des Dialoges angezeigt.
Vom gewählten Schachtyp werden automatisch die Werte Schachtform, -länge und –breite in den entsprechenden Datenfeldern eingetragen. Weiterhin werden die Parameter des Deckelbauteils, Deckelform, -länge und –breite, und des Schachtunterteils, Unterteilform, -länge, -breite, -höhe und –bodendicke, aus der Bauteildatenbank übernommen.
Ist am Schacht ein Schachthals -Bauteil definiert, so wird der Schachtparameter Hals gesetzt.
Das Material der Schachtbauteile Schachthals, Schachtoberteil und Schachtunterteil werden auf die Schachtbaustoffe übernommen. Sind alle Materialien gleich wird dieses Material auch unter Schachtbaustoff eingetragen. Bestehen die genannten Schachtbauteile aus verschiedenen Baustoffen, so werden beim Schachtbaustoff unterschiedliche Werkstoffe eingetragen.

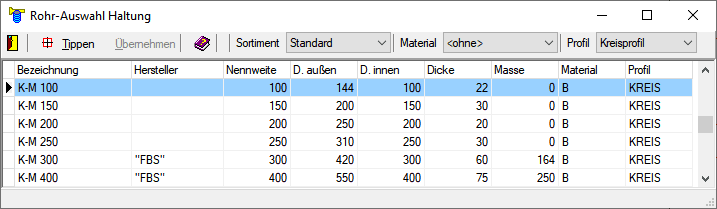

Vorgehensweise analog Schacht.
Sie können ein Sortiment wählen und die Datenmenge nach Material und Profil einschränken.
