Zur schnelleren Bearbeitung und besseren Orientierung ist im Hauptmenü ein Popupmenü mit den Funktionalitäten zur Bearbeitung der einzelnen Netztypen eingebaut.

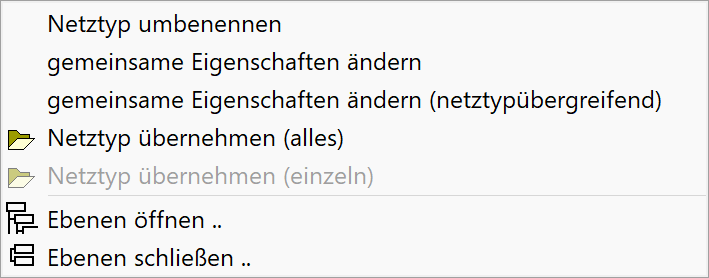

Für jeden Netztyp steht das gezeigte Menü zur Verfügung.

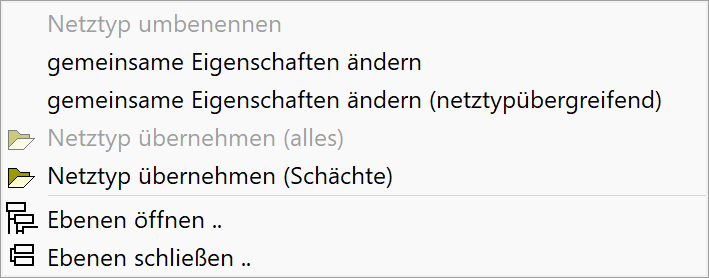

Für jedes Kanalelement hat das Menü den folgenden Inhalt.
Netztyp umbenennen
Die Funktion Netztyp umbenennen ist unter Punkt Bearbeiten beschrieben.
gemeinsame Eigenschaften ändern
Zum Ändern der gemeinsamen Eigenschaften wird der gezeigte Dialog verwendet.
Im Register Rang kann für alle Darstellungsobjekte des Netztyps die gemeinsame Eigenschaft „Rang“ geändert werden.
Offset = ja: Alle Ränge werden um den angegebenen Wert vergrößert/verkleinert
Offset = nein: Alle Ränge werden auf den angegebenen Wert gesetzt.
Alternativ kann auch ein absoluter Wert für den Rang angegeben werden. In dem Fall wird der Wert so übernommen.
Der Rang der Darstellungsobjekte bestimmt die Zeichenreihenfolge. Je höher der Rang, desto höher liegt das Objekt. Ränge können auch negativ sein.
Beispiel: Ein Text mit Rang 5 überlagert eine Linie mit Rang 3.

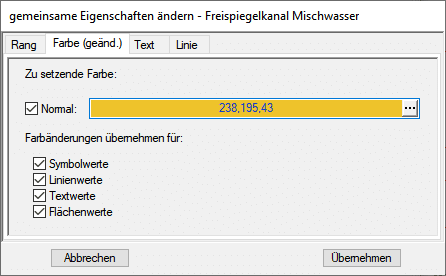

Im Register Farbe werden alle Farbeinstellungen unterhalb des Netztyps angepasst.
Hier wird zunächst ausgewählt, welche Farbe geändert werden soll und der neue Farbwert bestimmt.
Darunter kann ausgewählt werden, für welche spezifischen Zeichnungsobjekte die Farbe geändert werden soll.

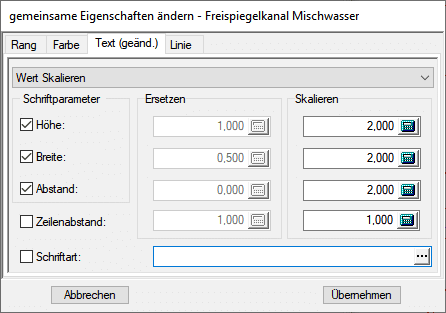

Im Register Text sind Anpassungen der Texte vorzunehmen.
Als ersten Schritt wird festgelegt, ob die Textparameter alle auf den angegebenen Wert festgelegt werden sollen („Wert ersetzen“) oder ob die vorhandenen Textgrößen um den angegebenen Faktor skaliert werden sollen („Wert skalieren“).
Durch setzen der Häkchen wird bestimmt, welche Textparameter bei Übernehmen geändert werden sollen.
Außerdem kann unabhängig von den Textparametern über die Option Schriftart eine neue Schriftart für alle Texte dieses Netztyps festgelegt werden.

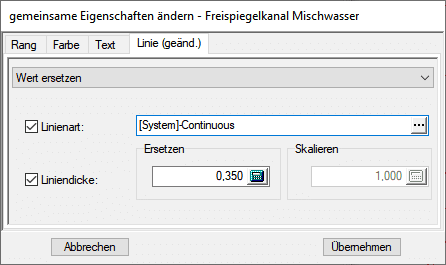

Im Register Linie werden die Eigenschaften von linienhaften Zeichnungsobjekten geändert.
Mit der Auswahl zwischen „Wert setzen“ und „Wert skalieren“ wird bestimmt, wie die Liniendicke geändert werden soll. Bei „Wert setzen“ erhalten alle Linien dieses Netztyps die hier angegebene Linienstärke.
Unabhängig von der Linienstärke kann hier auch festgelegt werden, mit welcher Linienart alle linienhaften Zeichnungsobjekte dieses Netztyps dargestellt werden sollen. Dabei öffnet sich der Auswahldialog für Linientypen des Basis-CAD. Wird dieser mit „Abbrechen“ oder „Cancel“ geschlossen, erhalten alle linienhaften Objekte die Linienart „vonLayer“.
gemeinsame Eigenschaften ändern (netztypübergreifend)
Diese Option ist ähnlich zu obiger. Allerdings werden die Eigenschaften auch auf alle anderen Netztypen angewandt.
Netztyp übernehmen (alles)
Die Funktion Netztyp übernehmen (alles) ist unter Punkt Datei beschrieben
Ebenen öffnen
Die Funktion Ebenen öffnen können alle untergeordneten Elemente in der Baumstruktur geöffnet werden.
Ebenen schließen
Die Funktion Ebenen schließen können alle untergeordneten Elemente in der Baumstruktur geschlossen werden.
