In der Karteikarte Schachtquerschnitt erfolgt die Anzeige des Querschnittes der Schachtbaugrube je nach Grabenart mit seinen Parametern.

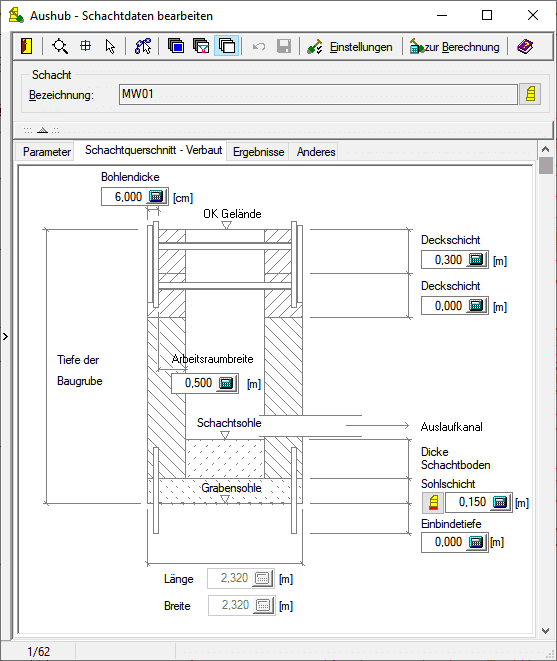

Schachtquerschnitt – Verbaut:

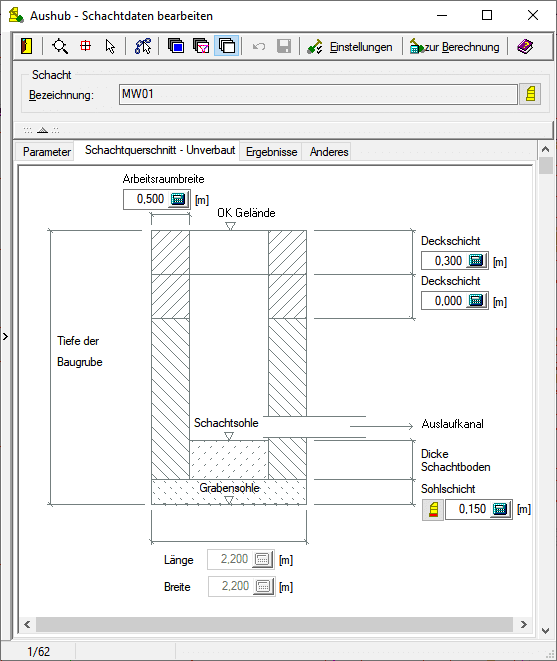

Schachtquerschnitt – Unverbaut:
Bohlendicke
Über die Bohlendicke geben sie die Dicke des verwendeten Verbaumaterials an. Die Eingabe ist nur bei verbauten Gräben und bei der Einstellung Berechnung der Schachtbaugrube unter Verwendung der realen Schachtabmessungen möglich. Sind am jeweiligen Schacht keine Abmessungen definiert, so ist eine Eingabe nicht erlaubt. Erst nach dem Setzen der Schachtabmessungen kann die Bohlendicke hier geändert werden.
Bei der Verwendung der Einstellung Berechnung der Schachtbaugrube unter Verwendung der Vorgabewerte für die Schachtbaugrube wird die Bohlendicke bei der Berechnung nicht verwendet und die Eingabe ist aus diesem Grunde nicht erlaubt.
Arbeitsraumbreite
Abstand von Schacht- bis Baugrubenrand.
Länge
Ausdehnung in Rohrleitungsrichtung
Breite
Ausdehnung im rechten Winkel zur Rohrleitung
Deckschicht
Es ist eine Angabe von 2 unterschiedlichen Deckschichthöhen möglich. Die Höhe der oberen Deckschicht ist der Abstand von der vorhandenen Geländehöhe. Die Höhe der unteren Deckschicht ist der Abstand von der Unterkante der oberen Deckschicht.
Sohlschicht
Die Sohlschicht mit der eingegebenen Schichthöhe liegt unterhalb der Schachtsohle. Die Tiefe der Baugrube wird aus der Differenz zwischen Oberkante Gelände und Unterkante der Sohlschicht ermittelt.
Einbindetiefe
Über die Einbindetiefe geben sie an, wie tief das verwendete Verbaumaterial in den Boden hineingetrieben wird. Die Eingabe ist daher nur bei verbauten Gräben möglich.
