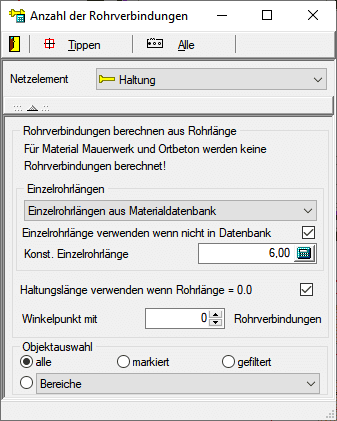

Die Berechnung der Anzahl der Rohrverbindungen wird durchgeführt unter der Funktion Berechnen / Rohrverbindungen.
Die Anzahl der Rohrverbindungen der Haltungen wird für den Leistungsnachweis nach ATV-DVWK A110 benötigt.
Dazu ist zunächst aus dem Listenfeld Netzelement das zu berechnende Netzelement auszuwählen.
In der Gruppe Einzelrohrlängen kann in dem Listenfeld die Art der Einzelrohrlänge für die Berechnung ausgewählt werden. Zur Verfügung stehen Einzelrohrlängen aus Materialdatenbank und konst. Einzelrohrlänge.
Einzelrohrlängen aus Materialdatenbank
Mit der Einstellung Einzelrohrlängen aus Materialdatenbank wird aus der Rohrdatenbank für das Material, das Profil und die Nennweite die Liste der möglichen Einzelrohrlängen gelesen.
Diese sind in der Rohrdatenbank unter Einzelrohrlänge 1 - 5 gespeichert.
Beginnend mit der größten Einzelrohrlänge wird für die Haltung, unter Verwendung der Rohrlänge oder der Haltungslänge, die Anzahl der Rohrlängen ermittelt. Die verbleibende Restlänge wird versucht, durch die nächst kleinere Einzelrohrlänge zu bestücken. Dies erfolgt bis die Restlänge kleiner als die kleinste Rohrlänge der Haltung ist.
Für Haltungen mit dem Material Mauerwerk oder Ortbeton werden keine Rohrverbindungen berechnet.
Konst. Einzelrohrlänge
Bei dieser Einstellung wird die Haltung mit der eingestellten Einzelrohrlänge bestückt.
Einzelrohrlänge verwenden wenn nicht in Datenbank.
Bei aktivem Schalter wird die Haltung mit der eingestellten Einzelrohrlänge bestückt, wenn in der Materialdatenbank kein Eintrag mit den Haltungsparametern gefunden wurde.
Im anderen Fall wird für diese Haltung die Anzahl der Rohrverbindungen auf 0 gesetzt.
Konst. Einzelrohrlänge
Hier tragen Sie den Wert für die Einzelrohrlänge ein, die verwendet wird, wenn die Anzahl der Rohrverbindungen nur mit der Einzelrohrlänge oder wenn die Rohrparameter nicht in der Materialdatenbank gefunden wurden, berechnet werden soll.
Haltungslänge verwenden wenn Rohrlänge = 0.0
Bei der Berechnung der Anzahl der Rohrverbindungen wird grundsätzlich mit der Rohrlänge der Haltung gearbeitet. Die Rohrlänge der Haltung wird beim Erzeugen von Rohranschlusspunkten automatisch berechnet.
Voraussetzung ist, dass die automatische Längenberechnung aktiviert ist (vgl. Einstellungen, Allgemein). Die Erzeugung von Rohranschlusspunkten erfolgt z.B. unter der Berechnen Rohranschlusspunkt oder durch Bearbeiten, Verschieben, Rohranschlusspunkt.
Wenn an der Haltung keine Rohrlänge vorhanden ist wird über diesen Schalter definiert ob die Rohranzahl auf 0 gesetzt wird oder ob die Haltungslänge zur Berechnung verwendet wird.
Ist dieser Schalter aktiv so wird für Haltungen ohne Rohrlänge die Haltungslänge verwendet. Von dieser Länge wird jeweils die halbe Länge des Anfangs- und des Endschachtes abgezogen.
Winkelpunkt mit Rohrverbindungen
Für Haltungen mit Winkelpunkten kann hier die Anzahl der Rohrverbindungen pro Winkelpunkt eingestellt werden.
Mit einer weiteren Optionsgruppe können die zu berechnenden Kanalelemente auf markierte oder gefilterte beschränkt werden.
Die Berechnung wird mit der Schaltfläche
komplett oder mit der Schaltfläche
für
einzelne Elemente durchgeführt, die dann in der Grafik zu identifizieren
sind.
Standardeinstellungen
Eingestellt sind:
Einzelrohrlängen aus Materialdatenbank
Einzelrohrlänge verwenden wenn nicht in Datenbank
Einzelrohrlänge = 6.0 [m]
Haltungslänge verwenden wenn Rohrlänge = 0.0
Winkelpunkt mit 0 Rohrverbindungen.
Damit wird zuerst versucht die Rohrparameter in der Materialdatenbank zu lesen.
Ist der Datensatz nicht in der Datenbank vorhanden, so wird mit der Einzelrohrlänge die Anzahl der Rohrverbindungen berechnet.
Bei Haltungen die keine Rohranschlusspunkte und somit auch keine Rohrlänge besitzen wird die Haltungslänge, abzüglich der Hälfte der Schachtlängen von Anfangs- und Endschacht, verwendet.
Für vorhandene Winkelpunkte wird keine zusätzliche Rohrverbindung erzeugt.
