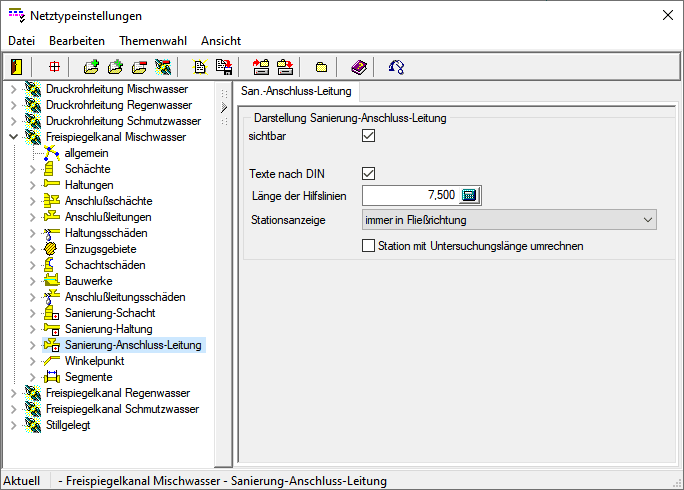

Im Einstellungsteil befinden sich zunächst 2 Kontrollkästchen, mit denen die Anschlussleitungssanierungen aktiv und sichtbar geschaltet werden können. Der Unterschied zu den Darstellungsparametern der Kanalelemente besteht darin, dass hier alle Anschriebe der Anschlussleitungssanierungen des aktuellen Netztyps insgesamt mit einer Aktion ausgeschaltet werden können. Bei der Einstellung nicht sichtbar werden also neben den Hilfslinien auch die Beschriftungen nicht sichtbar geschaltet. Die Kontrollkästchen sind so miteinander verknüpft, dass nicht sichtbare Elemente automatisch inaktiv geschaltet werden.
Mit dem Kontrollkästchen Texte nach DIN kann für die Anschlussleitungssanierungstexte abweichend vom Schalter in den globalen Einstellungen eine eigene Einstellung gesetzt werden. Es ist mitunter sinnvoll die Anschlussleitungssanierungstexte von der Darstellung nach DIN auszuschließen, wenn die Beschriftungsrichtung immer identisch mit der Befahrungsrichtung dargestellt werden soll.
In dem darunter liegenden Eingabefeld, wird die Länge der Hilfslinien zu den Anschlussleitungssanierungen definiert. Die Hilfslinien laufen jeweils von der Station der Anschlussleitungssanierung rechtwinklig zur Anschlussleitung mit der eingegebenen Länge und dienen als Grundlinie für die Beschriftung.
Im Listfeld Stationsanzeige kann zwischen immer in Fließrichtung, gemäß Erfassung und immer entgegen Fließrichtung gewählt werden. Mit diesem Parameter wird nur die Beschriftung für Station und Sanierungskürzel im Lageplan geändert
Einstellung immer in Fließrichtung:
Stationierung erfolgt immer vom Anfangsschacht.
Bei Sanierungen die entgegen der Fließrichtung geplant wurden wird die Station nur in der Lageplandarstellung auf den Anfangsschacht umgerechnet. Bei Abzweigen und Stutzen mit rechter oder linker Orientierung wird die Orientierung nur in der Lageplandarstellung gewechselt.
Somit entsteht eine Sanierungsdarstellung, in der alle geplanten Sanierungen Fließrichtung wiedergegeben werden.
Einstellung gemäß Erfassung:
Die Beschriftung der Sanierungsstation und des Sanierungskürzels wird nicht geändert und richtet sich nach der Erfassung zugehöriger Schäden.
Einstellung immer entgegen Fließrichtung:
Die Beschriftung der Sanierungsstation und des Sanierungskürzels wird in der Weise geändert, als ob alle Sanierungen entgegen der Fließrichtung geplant wurden.
Bei den Einstellungen immer in Fließrichtung und immer entgegen Fließrichtung ist das Kontrollkästchen Station mit Untersuchungslänge umrechnen einstellbar. Da die Untersuchungslänge von der tatsächlichen Anschlussleitungslänge abweichen kann, ist es mitunter sinnvoll zum Umrechnen der Stationen in die entsprechende andere Darstellung die Untersuchungslänge zu verwenden.
