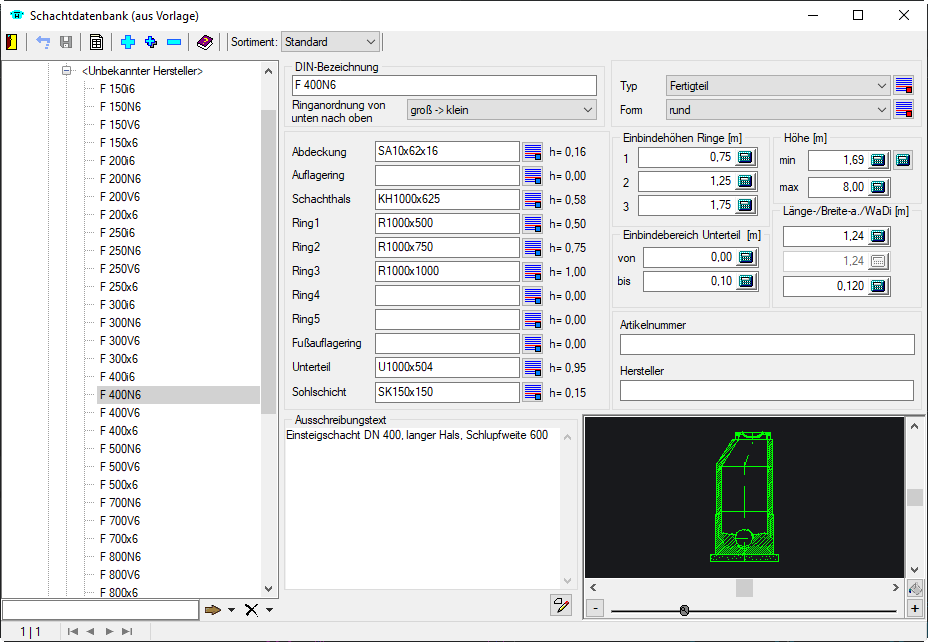

In diesem Dialog werden die Schachtdaten zur Anzeige gebracht.
Sie haben hier die Möglichkeit, den Inhalt der Schachtdatenbank des aktuellen Materialsortimentes einzugeben bzw. zu ändern.
Die Beschreibung eines Schachtes beinhaltet Geometrie- und Bauteilinformationen.
DIN-Bezeichnung
Die Bezeichnung des Schachtes kann 10 Zeichen lang sein. Sie stellt eine reine Beschreibung bzw. Erklärung des Schachtes für den Anwender dar.
Ringanordnung von unten nach oben
Es stehen die Auswahlmöglichkeiten
– groß -> klein
Alle Ringe werden vom Schachtunterteil ausgehend angeordnet. Dabei wird der größte Ring zuerst verwendet, der kleinste zuletzt.
– groß -> klein, Größter oben fixiert
Der größte Ring wird unterhalb des Schachtoberteils angeordnet, alle weiteren Ringe vom Schachtunterteil ausgehend die Größten zuerst.
zur Verfügung.
Die Anzeige der eingetragenen Ringe wird im Dialog dementsprechend sortiert. Außerdem wird mit h=xx die Bauteilhöhe des jeweiligen Ringes angezeigt, um auch damit die Vorgehensweise bei der Bauteilverwendung zu dokumentieren.
Typ
Auswahl der Herstellungsart, z.B. Ortbetonschacht. Alle vorhandenen Schachttypen werden in einer Auswahlliste angeboten und sind aus dieser wählbar.
Form
Wählen Sie die Schachtform zwischen rund oder eckig. Weitere Formen kön-nen in der Auswahlliste definiert werden.
Beschreibung der Bauteildefinitionen:
Sie haben die Möglichkeit die einzelnen Bauteile in diesen Eingabefeldern zu beschreiben. Diese Bauteilbeschreibung ist dann ebenfalls in der Bauteildatenbank mit den entsprechenden Parametern vorzunehmen.
Hier definieren Sie einen Querverweis in die Bauteildatenbank des gewählten Sortimentes.
Da ein Zusammenhang zwischen Bauteilnamen in der Schachtdatenbank und den entsprechenden Eintragungen in der Bauteildatenbank besteht, ist darauf zu achten, dass bei Namensänderungen in der Bauteildatenbank hier eine neue Zuordnung vorgenommen wird.
Beim Auswählen der Bauteilnamen können Sie natürlich nur auf schon vorhandene Einträge in der Bauteildatenbank zurückgreifen. Es empfiehlt sich deshalb, zuerst die Bauteile und dann die Schächte zu definieren.
Die Eingabe eines Leerzeichens als Bauteilnamen führt zur Anzeige aller schon vorhandenen Eintragungen dieses Bauteils (z.B. Schachtring) in der Bauteildatenbank, um das gewünschte Bauteil anzuwählen.
Folgende Bauteile können pro Schacht definiert werden:
– Schachtabdeckung (Abdeckung)
– Auflagering
– Schachthals (Konus oder Zwischenplatte)
– 5 verschiedene Ringe (damit sind 5 verschiedene Bauteile gemeint, d.h. z. B. verschiedene Bauteilhöhen)
– Fußauflagering
– Schachtunterteil
– Sohlschicht
Bei der Auswahl der Bauteilnamen können Sie natürlich auch auf die vorhandenen Einträge in der Bauteildatenbank zurückgreifen. Es empfiehlt sich deshalb, zuerst die Bauteile und erst anschließend die Schächte zu definieren.
Unter
können Sie die Liste der zur Verfügung
stehenden Bezeichnungen für Typ und Form editieren.
Unter
können Sie die jeweiligen Bauteile aus der
vorhandenen Bauteilliste auswählen.

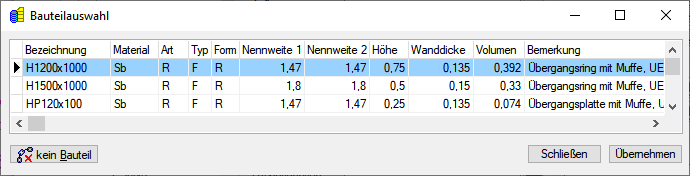

Der Dialog Bauteilauswahl ermöglicht, ein vorhandenes Bauteil auszuwählen oder diesem Schachtteil kein Bauteil zu zuordnen. Der Umfang Auswahlliste ist abhängig vom gewählten Schachtbauteil.
Über die Schaltfläche
gelangen Sie in den Berichtsmanager, wo
für die Schachtdatenbank zwei Berichtsformulare zur Auswahl stehen.
Die Erstellung von Berichten und die Bearbeitung von Berichtsformularen werden unter Auswerten, Berichte beschrieben.
Einbindung Schachtring
Die Eingabe von maximal 3 Einbindehöhen ist möglich.
Die Lage der Einläufe in ihrer Höhendifferenz von der Schachtsohle ist anzugeben. Werte ungleich NULL bedeuten, dass in diesen Schacht nur Einläufe (Sohlhöhenwerte) in diesen diskreten Höhenkoten möglich sind.
Möchten Sie vollkommen frei in den Schacht einbinden, so lassen Sie alle Werte auf NULL.
Höhe
Mindest- und eine Maximalhöhe des Schachtes.
Die Werte min und max. beschreiben bei ansonsten diskreten Einbindehöhen einen variablen Einbindebereich, der im Allgemeinen in das Unterteil möglich ist.
Durch die Eingabe mit VON = 0. und BIS = maximale Höhe des Schachtes ist ebenfalls ein beliebiges Einbinden in den Schacht definierbar.
Die minimale Höhe kann auch aus den definierten Bauteilen ermittelt werden.
Einbindebereich Unterteil
Hier kann für das verwendete Schachtunterteil der Einbindebereich angegeben werden.

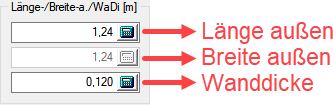

Länge-Breite-a./WaDi
Angabe der Querschnittsabmessungen des Schachtes. Haben Sie bei Form rund festgelegt, müssen Sie hier natürlich nur einen Wert eingeben, bei eckig definieren Sie Schachtlänge und -breite.
Die Angabe der Länge und Breite, im Querschnitt, beschreiben jeweils die Außendurchmesser.
Artikelnummer
Optionale Angabe der Artikelnummer.
Hersteller
Optionale Angabe des Schachtherstellers
Ausschreibungstext
Hier können Sie einen Text eingeben, um den Schacht genauer zu beschreiben bzw. später wieder entsprechend interpretieren zu können.
Über die Schaltfläche
wird
der Bauteileditor aufgerufen. Im Dialog Bauteileditor kann das Symbol des
Sonderschachtes erzeugt und modifiziert werden. Die Zuordnung eines anderen
Symbols ist ebenfalls möglich. Eine detaillierte Beschreibung des Bauteileditors
finden Sie im Abschnitt „Der Bauteil-Editor“.
