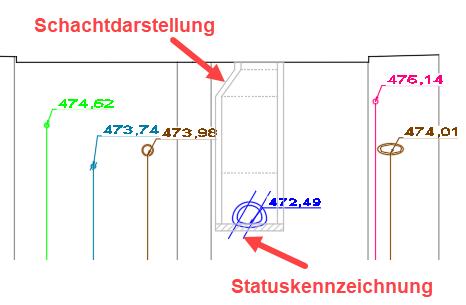

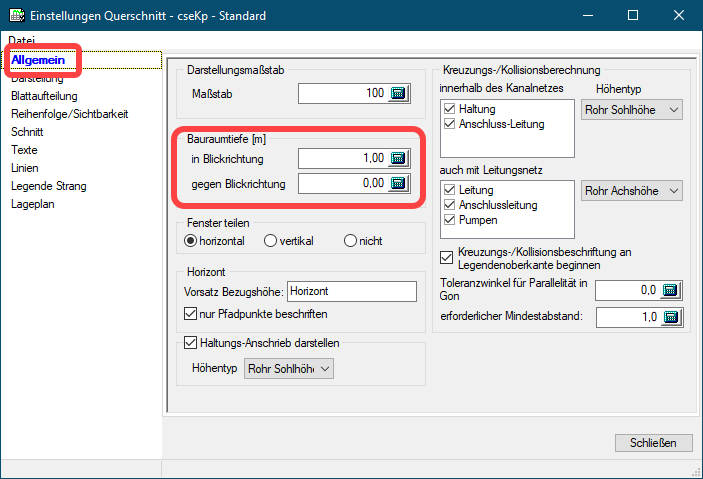

Um im Querschnitt eine Schnittdarstellung eines Schachtbauwerkes dargestellt zu bekommen, sind die bereits genannten Einstellungen zum Detailierungsgrad wichtig (siehe oben). Im Bereich „Allgemein“ der Querschnittseinstellungen muss zusätzlich noch die „Bauraumtiefe“ so definiert sein, das in einer Blickrichtung in der definierten Tiefe (Abstand zum Querprofil) ein Schacht enthalten ist.
