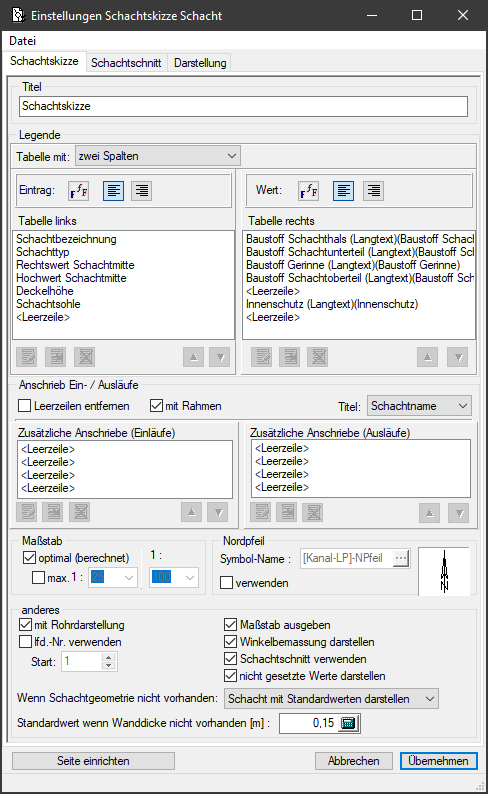

Zur Darstellung der Schachtskizzen können in diesem Dialog die vorhandenen Darstellungsparameter editiert werden.
Der Dialog wird geöffnet über Einstellungen à Schachtskizze Schacht
oder
über Darstellen à Schachtskizze Schacht mit Klick
auf .
Schachtskizze
Titel
Hier ist die Überschrift für die Schachtskizze editierbar.
Legende
Die mögliche Attributanzahl ist durch eine entsprechende Menge von Attributen und Leerzeilen vorgegeben.
Die hier beschriebene Vorgehensweise gilt für die Legendenbereiche Tabelle links, Tabelle rechts, Zusätzliche Anschriebe (Einläufe) und Zusätzliche Anschriebe (Ausläufe).
Für alle Legendenbereiche stehen in diesem Dialog die verfügbaren und ausgewählten Attribute zur Auswahl.

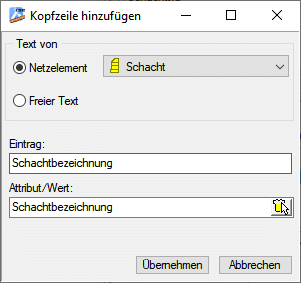

Dies erfolgt im Dialog Kopfzeile hinzufügen.
Ein neues Attribut kann in die Liste, durch ersetzen einer <Leerzeile> oder durch Änderung eines vorhandenen Attributes, hinzugefügt werden.
Die maximal mögliche Zeilenanzahl ist vorgegeben.
Die anderen Schaltflächen dienen zum Löschen und zum Festlegen der Reihenfolge der einzelnen Schachtattribute in der Legende, die in der oberen Hälfte der Schachtskizze ausgegeben wird. Weiterhin kann für jede Tabelle für den Eintrag und den Attributwert, die Schriftart und die Textausrichtung, definiert werden.

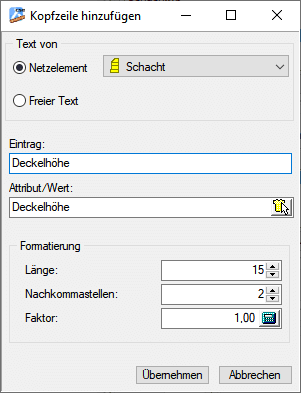

Wird mit der Einstellung Text von Netzelement ein numerischer Wert hinzugefügt, so kann in diesem Dialog zusätzlich die Formatierung des numerischen Wertes, für die Ausgabe, erfolgen.
Länge
Gibt die Mindestanzahl der Zeichen an auf die der Wert zugeschnitten wird.
Nachkommastellen
Gibt die Genauigkeit des Wertes an.
Faktor
Der Originalwert wird mit dem Faktor multipliziert und das Ergebnis im Protokoll dargestellt.
Anschrieb Ein- Ausläufe
Hier können zusätzliche Anschriebe für die Ein- und Ausläufe am Schacht definiert werden. Als Einläufe werden Haltungen und Anschlussleitungen berücksichtigt.
Die Attribute Schachtbezeichnung, Nennweite, Gefälle und die Sohlhöhe der ein- oder auslaufenden Haltung werden immer ausgegeben.
Die vorhandenen Schaltflächen im Dialogbereich Anschrieb Ein- / Ausläufe dienen zum Löschen und zum Festlegen der Reihenfolge der einzelnen Haltungs- und Schachtattribute im Anschriebbereich, der am jeweiligen Ein- und Auslauf der Schachtskizze, ausgegeben wird. Die Titel der Anschriebe können zwischen den Bezeichnungen der Haltungen oder der entfernten Schächte umgeschaltet werden.
Leerzeilen entfernen
Vorhandenen Leerzeilen in der Anschriebliste können entfernt werden.
mit Rahmen
Alle Anschriebe können mit oder ohne Rahmen dargestellt werden.
Zusätzliche Anschriebe Einläufe

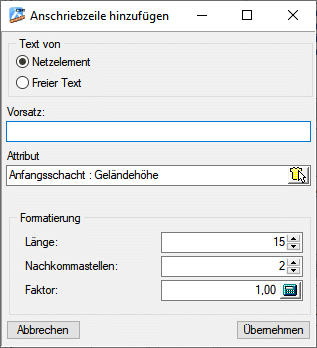

Im Dialog Anschriebzeile hinzufügen können Attribute für die Beschriftung hinzugefügt werden.
Es können Texte vom Netzelement (Haltung und Anschlussleitung) oder freie Texte ausgegeben werden. Alle Texte können zusätzlich mit einem Vorsatz versehen werden.
Wird mit der Einstellung Text von Netzelement ein numerischer Wert hinzugefügt, so kann in diesem Dialog zusätzlich die Formatierung des numerischen Wertes, für die Ausgabe, erfolgen.
Zusätzliche Anschriebe Ausläufe
Diese Anschriebe werden genau wie die zusätzlichen Anschriebe für die Einläufe generiert.
Maßstab
Für den Maßstab stehen die Optionen optimal (berechnet) oder die Eingabe eines festen Wertes zur Verfügung.
Für den optimal berechneten Maßstab kann zusätzlich ein maximaler Maßstab angegeben werden.
Weiterhin kann die Maßstabsbeschriftung ausgeschaltet werden.
Nordpfeil
In jeder Skizze kann ein Symbol für den Nordpfeil ausgegeben werden.
Hier kann das verwendete Symbol ausgewählt werden.
Anderes
Einstellung ob mit oder ohne Rohrdarstellung die Schachtskizze angefertigt wird. Ist die Rohrdarstellung aktiv, so werden der Innendurchmesser und die vorhandene Rohrwanddicke der Ein- und Ausläufe dargestellt. Weiterhin kann die Seitennummerierung und die erste Seitennummer definiert werden.
- Schachtschnitt verwenden
Hier kann der Schachtschnitt aktiviert werden. Dieser beinhaltet auf einer separaten Seite die Darstellung des Bauteilschemas des Schachtes. Diese Darstellung beinhaltet alle Bauteilsymbole des Schachtes, die in der Schacht- und Bauteildatenbank definiert sind.
Weiterhin kann zum Schacht eine Stückliste der Bauteile und der berechneten Ausgleichsringe ausgegeben werden.
Zusätzlich kann eine Geometrieskizze ausgegeben werden. Die Geometrieskizze wird dann für jeden Schacht erzeugt, auch wenn keine Bauteile aus Schacht- und Materialdatenbank verwendet werden.
- Foto / Bild
Mit diesem Schalter kann die unter Foto / Bild in der Schachtdatenbank angegebene Datei angezeigt werden. Zur Anzeige werden die Dateitypen
*.BMP, *.JPG, *.JPEG, *.PCX, *.TIF und *.GIF gebracht.
Die Darstellung erfolgt rechts neben der linken Attributtabelle. Die definierten Attributtabellen werden dann untereinander dargestellt.
Bei allen anderen Dateitypen erfolgt eine Meldung im Protokoll.
- Nicht gesetzte Werte darstellen
Ist dieser Punkt angehakt, so werden unbekannte Werte für Haltungen, z.B. DN oder Sohlen im Haltungsanschrieb mit 0 ausgegeben.
- Wenn Schachtgeometrie nicht vorhanden
Vorgaben zum Zeichnen werden, wenn die Schachtgeometrie nicht vorhanden ist (z.B. Schachtgröße nicht bekannt also Länge/Breite = 0) ohne Darstellung der Schachtwände in der Schachtskizze erfolgen.
Es bestehen folgende Möglichkeiten:
Standardwerte können unter Allgemeine Einstellungen, Einheiten/Größe konfiguriert werden.

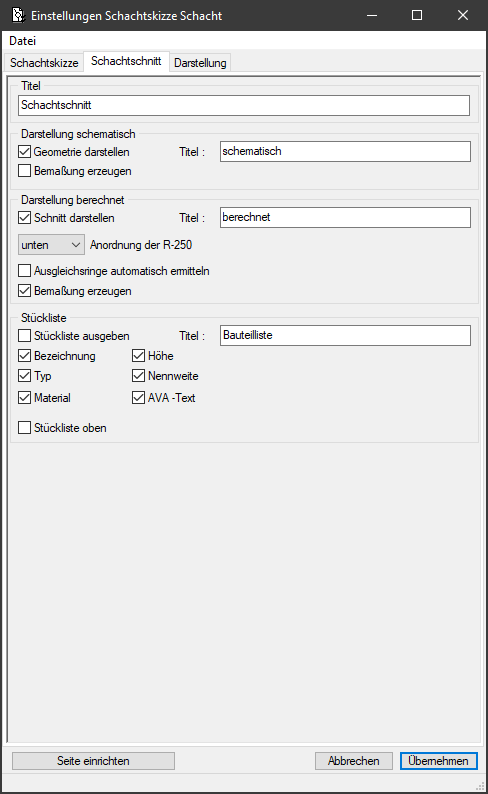

Schachtschnitt
Titel
Unter „Titel“ kann eine Überschrift für die 2. Seite der Schachtskizze angegeben werden.
Darstellung schematisch
Die Darstellung der Schachtgeometrie erfolgt mit den Geometrieteilen Sohlschicht, Unterteil, Übergangsplatte, Ringbereich, Schachthals, Abdeckplatte, Einstiegshilfe (Steigeisen) und Schachtdeckel. Die Wandstärken werden für die Schachtbauteile Unterteil, Übergangsplatte und Ringbereich aus den Schachtdaten verwendet. Für die Daten werden die geometrischen Parameter vom Schacht, Deckel und Unterteil verwendet, siehe Datenbank Schacht, Register Geometrie. Fehlen Parameter, so wird die Geometrieskizze nicht dargestellt. Zusätzlich wird die Schachtbodendicke, die Angabe Hals, Einstiegshilfe, Übergangsplatte und Abdeckplatte zur Darstellung verwendet. Zur Darstellung der Schachtgeometrie wird die Schachtbreite verwendet.
Eine separate Überschrift kann für diese Darstellung angegeben werden.
Zusätzlich wird der Haupteinlauf und -auslauf mit Anschlussstück dargestellt. Alle anderen Ein- und Ausläufe werden als Rohrquerschnitt dargestellt. Die Schachtsohle wird in Abhängigkeit vom Gefälle des Haupteinlaufes und –auslaufes gezeichnet.
Am Haupteinlauf wird die vorhandene Absturzart dargestellt.
Die am Schacht vorhandene Geländehöhe, der definierte Grundwasserspiegelbereich und der maximale Wasserstand werden in die Geometrieskizze eingezeichnet.
Die Ausgabe der Sohlhöhen der Zu- und Abläufe am Schacht erfolgt in Abhängigkeit vom Parameter Sohlhöhen am Schachtrand. Dieser Parameter ist unter Einstellungen Allgemein im Register Einheiten /Größe einstellbar.
Werden in der Schachtskizze die Sohlhöhen am Schachtrand ausgegeben, so erfolgt die Textausgabe Sohlhöhen am Schachtrand in der Schachtskizze. Ist am dargestellten Schacht keine Schachtabmessung definiert, so wird die unter Einstellungen Allgemein im Register Einheiten/Größe vorhandene Schachtgröße verwendet. Eine Meldung im Ablaufprotokoll wird ausgegeben.
Ein anderer Weg, zu einer (Einzel-)Schachtskizze zu gelangen, ist über der Schaltfläche Schachtskizze, im Menü Kanalplanung à Datenbank à Schacht.
Darstellung berechnet
Hier erfolgt die Parametereinstellung für die Darstellung des Bauteilschemas des Schachtes. Diese Darstellung beinhaltet alle Bauteilsymbole des Schachtes, die in der Schacht- und Bauteildatenbank definiert sind.
Eine separate Überschrift kann für diese Darstellung angegeben werden.
Hier kann angegeben werden, ob die „R-250“-Ausgleichsringe oben oder unten angeordnet werden sollen. Des Weiteren kann angegeben werden, ob die Ausgleichsringe verwendet werden sollen. Im Zuge der Schachtberechnung können automatisch Ausgleichsringe bis zu einem minimalen Restmaß eingefügt werden. Ist der Schalter Ausgleichsringe automatisch deaktiviert, so erfolgt die Schachtberechnung nur mit den in der Schachtdatenbank angegebenen Bauteilen des Schachtes. Das vorhandene Restmaß wird angegeben.
Weiterhin kann angegeben werden, ob eine Bemaßung der Schachthöhe erzeugt werden soll.
Die Darstellung wird mit den Positionsnummern der Stückliste beschriftet.
Ist kein Schacht aus der Schachtdatenbank angegeben, so erfolgt im Protokoll eine Meldung.
Die Schachtberechnung wird nach den folgenden Bedingungen durchgeführt.
Vorgehensweise bei der Schachtberechnung
- fiktive Schächte werden übergangen
- Schächte ohne Schachttyp, ohne Deckelhöhe, ohne Schachtsohle werden übergangen
- über den Schachttyp wir die Material-Datenbank gelesen, d.h. es werden die Bauteile des Schachtes ermittelt (wenn es sich nicht um ein Sonderbauwerk handelt).
- die Schachthöhe wird berechnet
. als Differenz von Deckelhöhe und Schachtsohle
. plus Höhe Unten im Unterteil (Maß von Rohrsohle bis Unterkante Unterteil), wenn keine tieferliegende Schachtsohle angegeben ist.
. wenn im Schachtbauwerk eine separate Sohlplatte definiert ist, wird diese Höhe hinzugefügt.
- diese Höhe muss größer/gleich sein, als die vorgegebene Mindesthöhe des Schachtes
- diese Höhe muss kleiner/gleich sein, als die vorgegebene Maximalhöhe des Schachtes
- die Schachthöhe wird aufgeteilt auf (jeweils, wenn vorhanden):
. die Sohlplatte des Bauteiles
. die max. Höhe des Unterteiles
. den Fußauflagering
. die min. Höhe des Schachthalses
. den Auflagering
. den Schachtdeckel
- die sich ergebende Resthöhe wird auf die Ringe aufgeteilt, beginnend mit dem größten
- die sich dann ergebende Resthöhe wird durch Ausgleichringe abgedeckt (bis max. 240 mm)
Besonderheiten:
- Schachthals hat eine abweichende max. Höhe (tritt auf im AWA-Sortiment). Hier wird die Differenz von min. und max. Höhe als verwendbares Kürzungsmaß verwendet. In diesem Fall wird ggf. kein Schachtring verwendet, sondern der Schachthals gekürzt bzw. weniger gekürzt.
- Bei Verwendung eines solchen Kürzungsmaßes werden keine Ausgleichsringe verwendet
- das Unterteil hat eine variable Höhe (min. und max. Höhe), d.h. die Normbauteilhöhe kann reduziert werden. In diesem Fall wird ggf. ein weiterer/größerer Schachtring verwendet und die Höhe des Unterteiles reduziert.
Die Verwendung dieser variablen Unterteilhöhe kann dazu führen, dass Schachtringe optimaler verwendet und damit weniger Ausgleichsringe benötigt werden
- die Resthöhe bzw. das Kürzungsmaß des Schachthalses bzw. der Unterteilhöhe werden mit angegeben

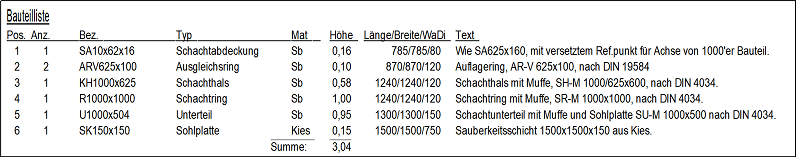

Stückliste
Unter „Stückliste“ kann angegeben werden, ob eine Stückliste erzeugt werden soll. Die Stückliste kann nur erzeugt werden, wenn ein Schacht aus der Materialdatenbank verwendet wird und in Abhängigkeit von der Schachthöhe die erforderliche Bauteilliste berechnet werden kann.
Für die Stückliste kann eine Überschrift beim Zeichnen des Schachtschnittes mit den Bauteilen des Schachtes ausgegeben werden.
Die Liste beinhaltet die Positionsnummer, die Anzahl und die zur Auswahl stehenden Bauteilattribute. Mit den Positionsnummern werden die Bauteile im Schachtschnitt gekennzeichnet. Als Position für die Stückliste kann zwischen oben und unten gewählt werden. Die Auswahl der verwendeten Bauteilattribute erfolgt hier.
Bei Sonderschächten, die nicht aus einzelnen Bauteilen zusammengesetzt sind, d.h. es existiert keine Stückliste, werden die Parameter des Schachtes aus der Schachtdatenbank in die Stückliste eingetragen.
Bei der Verwendung der Bauteilhöhe erfolgt eine Summierung der einzelnen Bauteilhöhen.
Seite einrichten
Hier können die Einstellungen für Kopf-/Fußzeilen, Ränder und das verwendete Firmenlogo editiert werden.

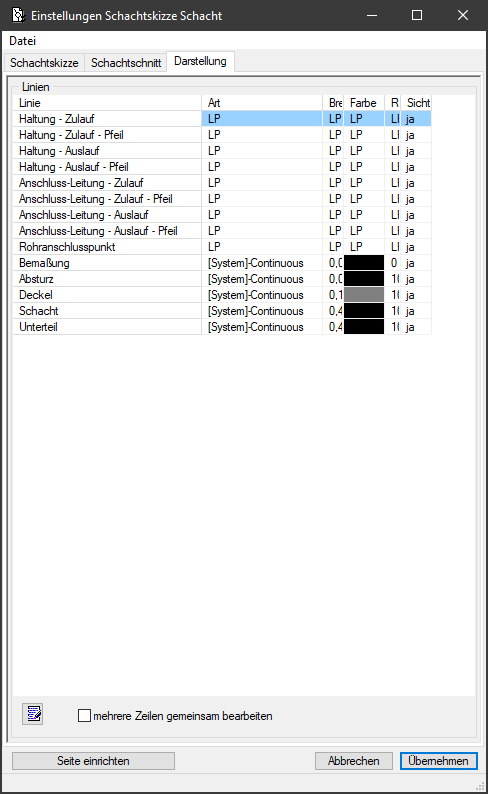

Schachtskizze - Darstellung
Die einzelnen Teile des Schachtes können farblich hervorgehoben werden. Standardmäßig besitzen Haltungen und Anschluss-Leitungen eine Färbung gemäß ihrer Darstellung vom Lageplan.
Über einen Doppelklick oder den Bearbeitenknopf können Einstellungen des ausgewählten Elementes geändert werden. Sind mehrere Elemente ausgewählt, gelten die Änderungen für alle Elemente.
