Über das Dialogelement
in der
Funktionsleiste oben kann der Netzelementdialog zum gezeigten Netzelement
(Schacht/Anschlussschacht) geöffnet werden.
Mit
wird das selektierte Netzelement im
Lageplan gezeigt.
Über die Schaltfläche
wird
das Netzelement in der Grafik selektiert und in der Liste eingefügt.
Mit der Schaltfläche
wird
das hinzuzufügende Netzelement mittels der Auswahlfunktion bestimmt.

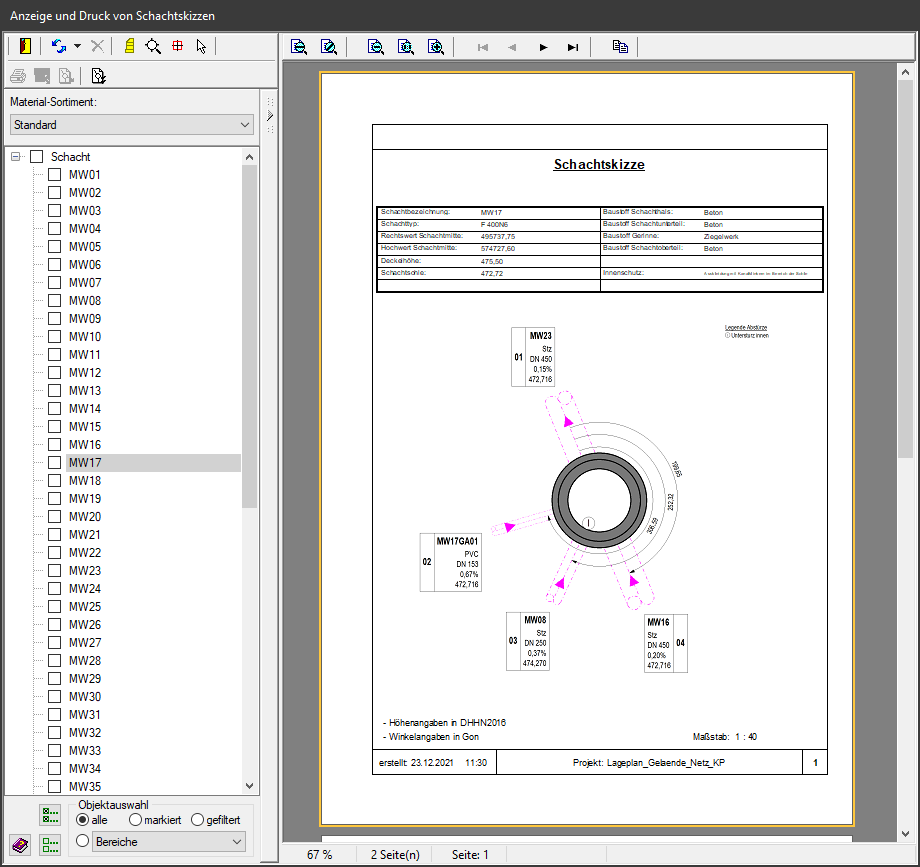

Sollen Schachtskizzen gedruckt werden, müssen die
entsprechenden Elemente im Baumdiagramm mit einem Haken markiert werden. Der
Druck aller markierten Elemente wird mit einem Klick auf
aktiviert. Die Funktion 'Ausgabe in
PDF'
ermöglicht das Erstellen von PDF-Dateien
für jeden Schacht einzeln (im Gegensatz zum PDF-Druck über einen Druckertreiber,
der nur eine PDF-Datei erstellt). Die PDF-Datei wird im Projektordner
abgelegt.
Mittels der Schaltfläche
kann
man Schachtskizzen und dazugehörige Schachtschnitte in einem separaten Projekt
erstellen. Die Vorgehensweise der Schachtberechnung ist unter Punkt
Einstellungen Schachtskizze beschrieben. (Die gewünschten Schächte müssen
hierfür in der Baumdarstellung mit einem Haken markiert werden.) Nach dem
Betätigen dieser Schaltfläche öffnet sich ein neues Projekt, in welchem die
Schachtskizzen und Schachtschnitte zur Ansicht kommen und weiter bearbeitet
werden können.
Ob zu den Schachtskizzen zugehörige Schachtschnitte ausgegeben werden sollen, kann in den Einstellungen gewählt werden.
Unter
, Dialog Einstellungen Schachtskizze,
können die zu druckenden Schachtattribute und andere Einstellparameter gewählt
werden.
Unter
kann das Materialsortiment gewählt werden,
welches Einfluss auf die Schachtschnitte hat.
Um alle Elemente zu markieren klicken sie auf das
übergeordnete Baumelement mit der Bezeichnung „Schächte“ oder auf
. Die
Markierung aller Elemente aufheben lässt sich mit
.
Beim Betätigen dieser Schaltfläche
wird
die markierte Schachtskizze in der Zwischenablage gespeichert.
Ein anderer Weg zu einer (Einzel-)Schachskizze zu gelangen ist der folgende:
Hauptmenü Kanalplanung -> Datenbank -> Schacht ->
Es werden die Abstürze von allen Zuläufen zum Schacht in der Draufsicht des Schachtes angezeigt. Es wird unterschieden zwischen Untersturz innen, Untersturz außen, Prallplatte, Schussrinne und Kaskade.
In einer Legende wird für jede Absturzart die grafische Darstellung gezeigt.
In der Darstellung der Schachtgeometrie auf Seite 2 wird für den Hauptzulauf ein vorhandener Absturz dargestellt.
