Schächte

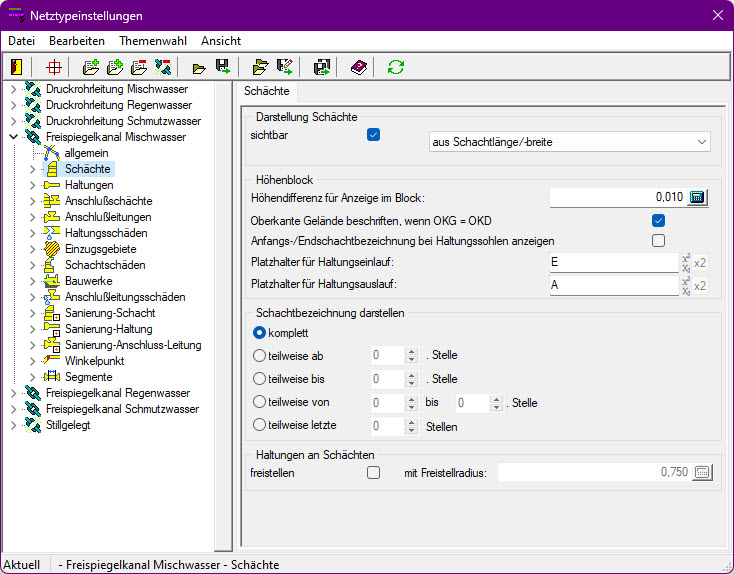

Darstellung Schächte

Im Einstellungsteil befinden sich zunächst 2 Kontrollkästchen, mit denen die Schächte aktiv und sichtbar geschaltet werden können. Der Unterschied zu den Darstellungsparametern der Kanalelemente besteht darin, dass hier die Geometrieelemente aller Schächte des aktuellen Netztyps insgesamt mit einer Aktion ausgeschaltet werden können. Bei der Einstellung nicht sichtbar werden also neben dem Schachtsymbol auch die Bezeichnung und die Höhentexte nicht sichtbar geschaltet. Die Kontrollkästchen sind so miteinander verknüpft, dass nicht sichtbare Elemente automatisch inaktiv geschaltet werden.

Die Einstellungen:

-      fest nach Zoomfaktor bedeuten:

Die Größe sowohl des Schacht-, als auch des Deckelsymbols werden ausschließlich durch die Zoomfaktoren der Netztypeinstellungen bestimmt. D.h. die Darstellung ist immer gleich.

-      nach Schachtlänge-/breite bedeuten:

Sind in den Daten Eintragungen für Schachtlänge und -breite vorhanden, so bestimmen diese, die Größe des Schacht- bzw. Deckelsymbols. D.h. die Darstellung ändert sich bei abweichenden Werten für die Schachtgeometrie.

Höhenblock

Mit einem Grenzwert (Höhendifferenz für Anzeige im Block) können weiterhin die Höhen an einem Schacht zusammengefasst werden. Normalerweise werden die Sohlhöhen der Zuläufe und die Sohlhöhen der Ausläufe separat an der Haltung dargestellt. Ist aber die Blockdarstellung aktiviert (Schächte/ Textwerte/Schachthöhen/Textanordnung/Listenfeld Text/Höhe Haltungssohlen) und befinden sich die Höhendifferenzen dieser Sohlhöhen innerhalb des im Eingabefeld definierten Wertes, so werden die betreffenden Höhenbeschriftungen zu einem Text zusammengefasst. Sind die Werte für Deckel- und Geländehöhe gleich, kann durch deaktivieren des Kontrollkästchens Oberkante Gelände beschriften, wenn OKG = OKD erreicht werden, dass nur die Deckelhöhe dargestellt und die Geländehöhe weggelassen wird. Über das Kontrollkästchen Anfangs-/Endschachtbezeichnungen bei Haltungssohlen anzeigen wird gesteuert ob im Höhenblock zur besseren Zuordnung der dargestellten Haltungssohlen an jedem Höhentext noch die Schachtbezeichnung vom jeweiligen anderen Ende der Haltung angezeigt wird.

Der Platzhalter für Ein- und Auslauf kann hier ebenfalls gesetzt werden. Zusätzlich kann man diese auch hoch- oder tiefgestellt anordnen.

Die Vorgehensweise zur Erzeugung des Höhenblocks ist:

1. Es werden alle Einläufe und Ausläufe ermittelt

2. Haben alle Einläufe die gleiche Höhe (unter Anwendung des Schalters “Höhendifferenz”), wird nur 1 Einlaufhöhe verwendet

3. Haben alle Ausläufe die gleiche Höhe (unter Anwendung des Schalters “Höhendifferenz”), wird nur 1 Auslaufhöhe verwendet

4. Wird die Schachtsohle mit angeschrieben und ist die Auslaufhöhe gleich der Schachtsohle wird keine Auslaufhöhe verwendet

5. Sind alle Höhen gleich und die Schachtsohle wird sowieso angeschrieben, wird der Höhenblock überhaupt nicht angeschrieben

Kanal Höhenblock mit Haltungssohlen - wenn Höhendifferenz auf  0 eingestellt ist,  so  fehlt die Angabe der Auslaufhöhe im Höhenblock.

Schachtbezeichnung darstellen

Unter diesen Einstellungen befindet sich ein Bereich, mit Einstellungsmöglichkeiten für die Schachtbezeichnung. In vielen Fällen werden in die Schachtbezeichnung Sachdaten aufgenommen, die auf die Lage, das Netz oder die Kläranlage o.ä. hinweisen. Befindet sich nun nur ein Teil eines solchen Netzes in Bearbeitung, dessen Elemente auch ohne diese Zuordnungen eindeutig sind, können diese Bestandteile ausgeschaltet werden.

Dazu stehen die folgenden Mechanismen zur Verfügung:

Haltungen an Schächten

Die Darstellung der Haltungen wird mit dem Kontrollkästchen freistellen beeinflusst.

Ist dieses Kontrollkästchen aktiv können Sie noch den zu verwendenden Freistellradius eingeben. Dieser Wert muss in Metern eingegeben werden. Die Haltungslinien werden dann nach diesen Angaben an den Schächten gekürzt.

Wird das Kontrollkästchen freistellen deaktiviert, so werden die Haltungslinien bis auf die Position des Schachtmittelpunktes verlängert. Das bietet sich an, wenn z.B. unterschiedlich große Schachtsymbole verwendet werden. Wird jetzt als Schachtsymbol ein Symbol verwendet, welches eine Freistellfläche beinhaltet (voreingestellter Standard), dann sieht diese Darstellung trotz unterschiedlich großer Symbole immer ordentlich freigestellt aus.
