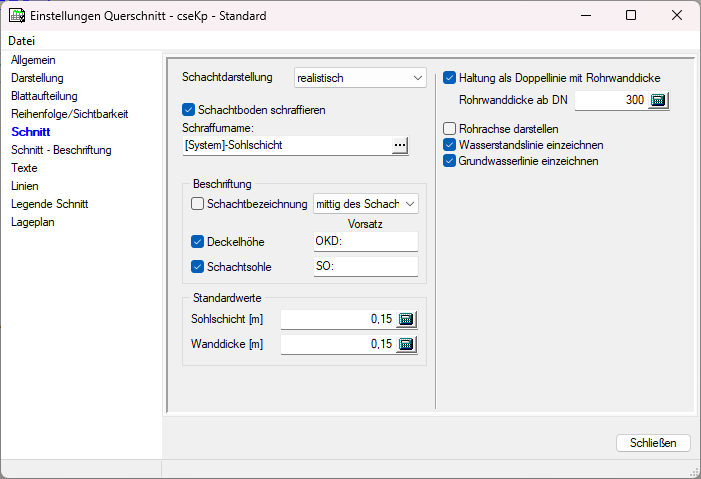

Schachtdarstellung
Hier kann die Darstellung von Schächten bestimmt werden.
Folgende Auswahlmöglichkeiten stehen zur Verfügung:
realistisch: der Schacht wird unter Berücksichtigung aller vorhanden Daten so detailreich wie möglich und dargestellt.
repräsentativ: der Schacht wird mit den vorhandenen Maßen dargestellt
vereinfacht: der Schacht wird nur mit dem Maß der Schachtlänge angedeutet
Abstürze darstellen
Es ist wählbar, ob die Abstürze am Einlauf in den unteren Schacht dargestellt werden sollen. Ein Absturz kann in den Daten der Haltung unter Geometrie eingestellt werden.
Sohlplatten schraffieren
Es ist wählbar, ob der Schachtboden schraffiert dargestellt wird oder frei/offen.
Es wird dabei, wenn nicht vorhanden, automatisch eine Schraffurart „Sohlplatte“ als alternierende Linienschraffur erzeugt. Sollte eine andere Darstellung gewünscht sein, kann diese Schraffur abgeändert werden.
Beschriftung Schachtbezeichnung
Beschriftung mit Schachtbezeichnung in der Schnittzeichnung (außerhalb der Legende). Dabei kann gewählt werden, ob sich die Beschriftung unter, mittig oder über der Schachtdarstellung angeschrieben werden soll.
Beschriftung Deckelhöhe
Beschriftung mit OK Deckel in der Schnittzeichnung (außerhalb der Legende).
Beschriftung Schachtsohle
Beschriftung der Schachtsohle in der Schnittzeichnung (außerhalb der Legende).
Standardwert Sohlschicht
Der Standardwert für die Sohlschicht wird benutzt, falls die Sohlplattendicke in den Daten Null ist. Der Wert dabei in Metern angegeben.
Standardwert Wanddicke
Der Standardwert für die Wanddicke wird benutzt, falls die Wanddicke von einem Bauteil in den Daten Null ist. Der Wert dabei in Metern angegeben.
Haltungen als Doppellinie mit Rohrwanddicke
Mit dieser Option können im Längsschnitt die Rohrwandstärken der Haltungen und der Anschlussleitungen grafisch dargestellt werden. Die Rohrwandstärke wird bei einem verzerrten Maßstab ebenfalls verzerrt dargestellt. Diese Option ist insbesondere bei Kollisionsüberprüfungen von Bedeutung. Dabei kann gewählt werden, ab welchen Rohrwanddicken die Darstellung als Doppellinie in Kraft tritt.
Fließpfeil darstellen
Darstellung mit oder ohne Fließpfeil.
Rohrachse darstellen
Darstellung mit oder ohne Rohrachse.
Haltung am Strangende darstellen
Damit kann die am Strangende auslaufende Haupthaltung
beschriftet werden.
Es werden alle Attribute die links und zentriert
ausgerichtet sind ausgegeben.
Haltung am Stranganfang darstellen
Damit kann die am Stranganfang einlaufende Haupthaltung
beschriftet werden.
Es werden alle Attribute die rechts und zentriert
ausgerichtet sind ausgegeben.
Deckelhöhen miteinander verbinden
Bei aktivierter Klick Box werden die Deckelhöhen der im Längsschnitt dargestellten Schächte und Anschlussschächte zusätzlich zu der Geländedarstellung linear miteinander verbunden. Anschlussschächte, vom Typ AP-Punkt, werden so behandelt wie fiktive Schächte.
Wasserstandslinie einzeichnen
Mit dieser Option wird der Wasserstand aus der hydraulischen Berechnung im Hauptstrang des Längsschnittes grafisch dargestellt. Zur Darstellung der Wasserstandslinien ist somit die vorherige Durchführung einer hydraulischen Berechnung mit Ermittlung der Wasserstandshöhen erforderlich. Die Wasserstandslinie wird dann nur für den Hauptstrang gezeichnet.
Für Anschlussleitungen kann keine Wasserstandslinie gezeichnet werden.
Wasserstandslinie parall. Strang einzeichnen
Einzeichnen des Wasserstandes des parall. Stranges.
Grundwasserlinie einzeichnen
Durch Aktivierung dieser Funktion werden die im Dialog Datenbank, Schacht im Register Höhen eingetragenen minimalen und maximalen Grundwasserhöhen im Längsschnitt visualisiert. Es wird dazu eine Fläche zwischen den linearen Verbindungen der jeweils minimalen und maximalen Grundwasserhöhen gezeichnet. Die Grundwasserlinie wird dann nur für den Hauptstrang gezeichnet.
Grundwasserlinie parall. Strang einzeichnen
Einzeichnen der Grundwasserlinie des parallelen Stranges.
