Darstellung Segmente

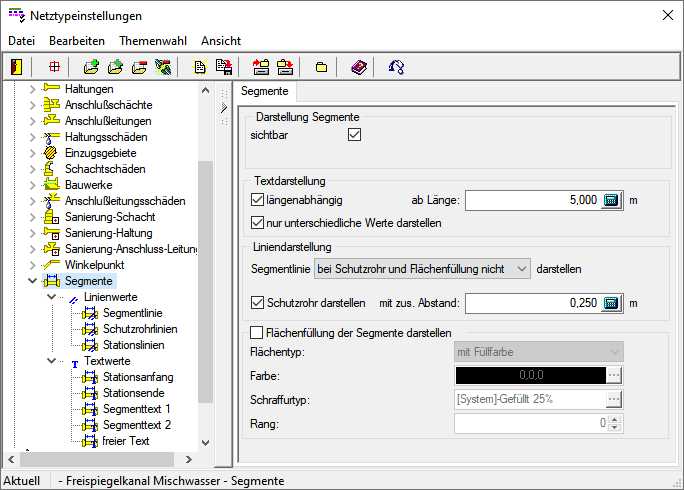

Im Einstellungsteil befinden sich zunächst 2 Kontrollkästchen, mit denen die Segmente aktiv und sichtbar geschaltet werden können. Der Unterschied zu den Darstellungsparametern der Kanalelemente besteht darin, dass hier die Geometrieelemente aller Segmente des aktuellen Netztyps insgesamt mit einer Aktion ausgeschaltet werden können. Bei der Einstellung nicht sichtbar werden also neben den Linien, wie die Segmentlinie usw. auch die anderen Beschriftungen, wie Anfangs- und Endstation usw. nicht sichtbar geschaltet. Die Kontrollkästchen sind so miteinander verknüpft, dass nicht sichtbare Elemente automatisch inaktiv geschaltet werden.
Textdarstellung
Mit dem Parameter Textdarstellung längenabhängig ab Länge schalten Sie die Beschriftung der Segmente unterhalb der definierten Länge ab. Damit soll vermieden werden, dass in der Grafik bei kurzen Segmenten die Segmenttexte übereinander geschrieben werden.

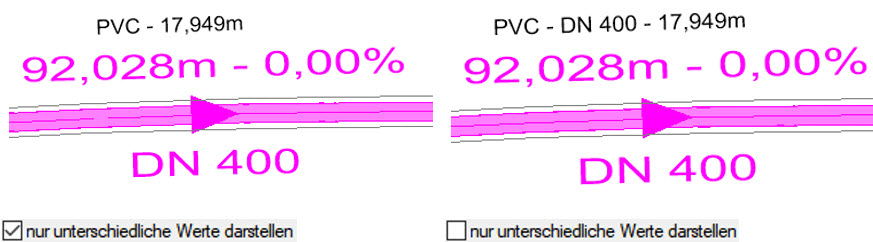

Mit dem Parameter Textdarstellung nur unterschiedliche Werte darstellen schalten Sie die Werte wie Material, Nennweiten usw. innerhalb der Segmenttexte bei keinem Unterschied zum Bezugselement (Haltung, Anschluss-Leitung) ab. Damit soll vermieden werden, dass sich in der Grafik Texte doppeln.
Liniendarstellung
Mit dem Parameter Liniendarstellung Segmentlinie darstellen wählen Sie, wann die Segmentlinien gezeichnet werden. Dies kann mit Bedingungen des Werts Schutzrohr oder der Flächenfüllung abhängig gemacht werden oder einfach auf immer beziehungsweise nie eingestellt werden.
Mit dem Parameter Liniendarstellung Schutzrohr darstellen mit zus. Abstand schalten Sie die Schutzrohrlinien der Segmente ein. Diese werden mit dem eingestellten zusätzlichen Abstand zu den Linien des Bezugselements (Haltung, Anschluss-Leitung) gezeichnet.
Flächenfüllung der Segmente darstellen
Über diesen Parameter besteht die Möglichkeit den Bereich des Segments als Fläche darzustellen.
Nach dem Aktivieren dieses Schalters können die Parameter Farbe, Rang, Flächentyp und Schraffurtyp definiert werden.
