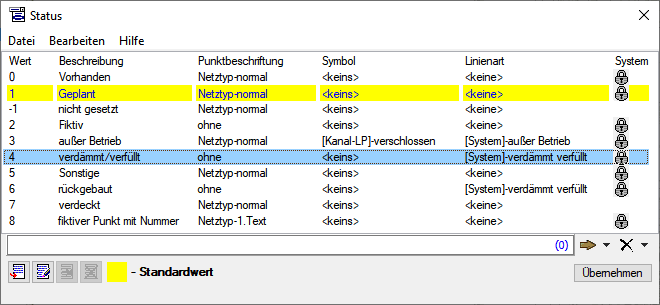

Status

Die Auswahlliste Status enthält als zusätzliche Daten:

-     Punktbeschriftung

-     Symbol

-     Linienart

Folgende Einträge für "Punktbeschriftung" sind möglich:

-     ohne (Darstellung erfolgt wie ein fiktives Element, ohne jegliche Beschriftung)

-     Netztyp-normal (Darstellung erfolgt entsprechend der Festlegungen im Netztyp, ohne Einschränkungen)

-     Netztyp-1.Text (es wird lediglich der 1. Text der Netztypeinstellungen beschriftet)

-     Netztyp-freier Text (es wird lediglich der freie Text der Netztypein­stellungen beschriftet)

(vgl. auch Darstellungsmöglichkeiten der Netzelemente innerhalb Einstellungen, Netztyp).

Die Angaben für Symbol und Linienart sind für eine statusabhängige Darstellung notwendig. Hier zugewiesene Symbole und Linienarten überlagern, bei gesetztem Status am Netzelement, das in den Netztypeinstellungen festgelegte Symbol. Das hier festgelegte Symbol wird also zusätzlich dargestellt.
