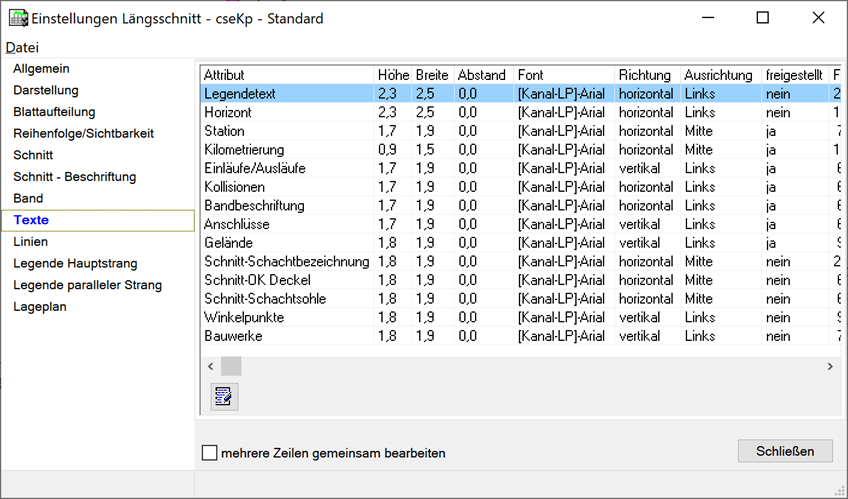

Das Register Texte enthält in tabellarischer Form die Zuordnung der Schriftsätze und Ausprägungen zu den Beschriftungselementen innerhalb des Grafikbereiches im Längsschnitt.
Alle Texte die im Längsschnitt erzeugt werden haben die Eigenschaft Farbe von Folie und Linienart von Folie.
Die Einträge können zur Bearbeitung mit der Schaltfläche
oder durch einen Doppelklick in die
entsprechende Zeile geöffnet werden.

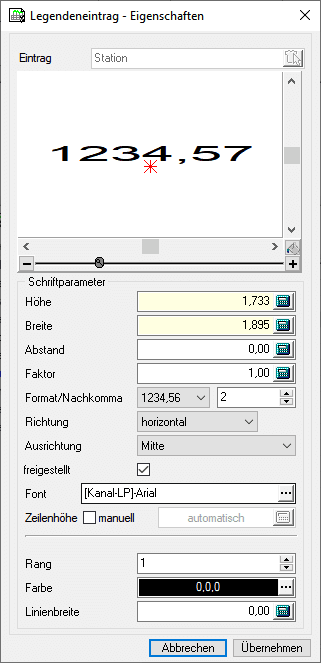

Der Schriftsatz ist auszuwählen unter der Überschrift Font. Zusätzlich zur Bezeichnung des Textfonts wird hier der Name der Textkategorie vorangestellt. Die Textfonts müssen zunächst in das Projekt importiert werden, um zur Auswahl zur Verfügung zu stehen.
Neben der damit verbundenen Änderung der Zeichendarstellung können die Werte für Höhe, Breite, Zeichenabstand, Textrichtung und Textausrichtung eingegeben werden.
Faktor: Hiermit ist eine Umrechnung der numerischen Werte möglich. Z.B. für die Beschriftung der Station, die standardmäßig in m erfolgt, könnte hier durch den Faktor 100.00 eine Stationierung in cm erfolgen.
Nachkommastellen: Mit Nachkommastellen wird die Genauigkeit eines numerischen Wertes angegeben. Soll z.B. die Station im Format 11,23 angegeben werden, so ist für Nachkommastellen 2 vorzugeben.
Farbe: Dies beschreibt die Farbe eines Legendeneintrages bei aktivem Schalter ‚Legendenzeilen mit Farbflächen hinterlegen’. Im Register Texte hat diese Einstellung keine Auswirkung.
Für die Texte Legendentext, Station, Gelände und Winkelpunkte kann zusätzlich eine Zeilenhöhe eingegeben werden. Bei der Einstellung Zeilenhöhe automatisch wird diese aus den Textparametern ermittelt. Nach der Umstellung auf Zeilenhöhe manuell, kann die Eingabe für die gewünschte Zeilenhöhe erfolgen. Die aktuellen Einstellungen werden in der Spalte Boxhöhe angezeigt.
