Diese Funktion steht nur im Modul Kanalplanung zur Verfügung.
Der Aufruf dieser Funktion erfolgt im Menü Kanalplanung unter Berechnen.
Die Funktion berechnet den Verlauf von Wasser in Abhängigkeit vom Gefälle und stellt diesen grafisch dar. Das Gefälle wird über den ausgewählten Horizont des digitalen Geländemodelles ermittelt.
Der Startpunkt kann über das Tippen eines Schachtes oder frei platziert werden. Alternativ lassen sich auch Polygone auswählen. Dieses muss dabei geschlossen sein. Wird eine Tropfenanalyse für solch eine Fläche gestartet, werden viele Pfade innerhalb des Polygons erzeugt. Der Abstand zwischen den Startpunkten hängt hierbei von der entsprechenden Einstellung ab.
Zusätzlich ist die Richtung des Verlaufes durch Pfeile gekennzeichnet.

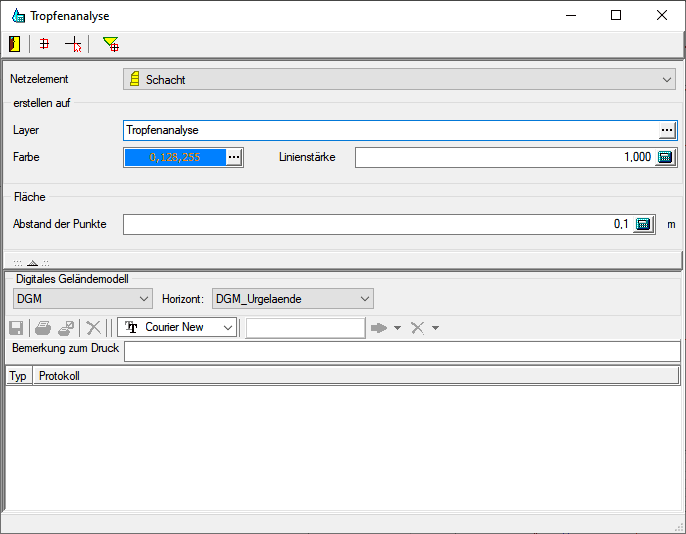

Zum Erstellen eines Fließweges:
- Dialog öffnen
- unter Digitales Geländemodell:
- DGM auswählen
- Horizont des DGM auswählen auf dem Fließweg überprüft werden soll
- Layer (BricsCAD-Layer) auswählen auf dem der Fließweg erzeugt wird
- entweder vorhandener Layer oder Layer Tropfenanalyse (wird erzeugt, wenn nicht existent)
- Farbe und Linienstärke einstellen
- für das Antippen einer Fläche kann der Abstand zwischen den Startpunkten der Fließwege angepasst werden.
- Es stehen drei Möglichkeiten zu Verfügung: das Antippen eines Netzelementes (momentan nur Schacht), das freie Tippen und das Füllen einer Fläche.
- dann den Startpunkt im Lageplan auswählen (entweder auf ein Netzelement (Schacht) tippen oder frei einen Startpunkt wählen)
- es wird eine Linie mit den Parametern erzeugt, die beim Layer angegeben sind (Farbe, Linienstärke)
- Pfeile zeigen auf der Linie die Fließrichtung an
- Fließpfad ist eine Gruppe bestehend aus Linien und Pfeilen
Objektauswahl
Mit der Schaltfläche
wird der Fließweg vom angeklickten
Netzelement aus als Linie mit einem Fließpfeil auf dem gewählten Layer mit der
eingestellten Farbe und Linienstärke erzeugt. Mit der Schaltfläche
wird
der Fließweg vom getippten Punkt aus erzeugt. Mit der Schaltfläche
wird
eine angeklickte Fläche mit mehreren Fließwegen gefüllt.
Durch Fließdreiecke wird auf der Linie die Fließrichtung angezeigt.
Der Fließpfad ist eine Gruppe bestehend aus Linien und Pfeilen.
Netzelement
Als Netzelemente sind im Moment nur Schächte zugelassen. Der Mittelpunkt des Deckels ist hierbei der Startpunkt des Fließweges wenn er vorhanden ist. Ansonsten entspricht er dem Schachtmittelpunkt.
erstellen auf
Layer
Layer (BricsCAD-Layer) auswählen auf dem der Fließweg erzeugt wird.
Entweder einen vorhandenen Layer wählen oder Layer Tropfenanalyse eingeben. Letzterer wird automatisch erzeugt sofern er nicht schon existiert.
Farbe
Die Farbe des Fließwegs einstellen.
Linienstärke
Linienstärke des Fließwegs einstellen.
Digitales Geländemodell
Geländemodell
DGM auswählen.
Horizont
Horizont des DGM auswählen auf dem Fließweg überprüft werden soll.
Protokoll
Es wird ein Protokoll ausgegeben. Dieses listet den Namen des Analysevorgangs, den Start-, sowie Endpunkt, die Länge und das mittlere Gefälle des Pfades auf.
Der Name des Analysevorgangs setzt sich zusammen aus "Tropfenanalyse", die Kennzeichnung "Schacht", wenn ein Schacht als Startpunkt getippt wurde und einer laufenden Nummer (abhängig davon wie der Startpunkt ermittelt wurde). Dieser Name ist gleichzeitig auch der Gruppenname der grafischen Elemente.
Dann folgen die Koordinaten des höchsten Punktes (dort wo man abgesetzt hat). Danach folgt der tiefste Punkt (dort wo die Linie aufhört).
Es folgen die Länge als Summe aller Teilstrecken in Metern und das mittlere Gefälle zwischen Anfangs- und Endpunkt in Prozent.
Die Koordinaten haben die Form (X| Y| Z). Die Länge wird in Metern mit zwei Nachkommastellen angezeigt. Das mittlere Gefälle wird in Prozent ausgegeben.
