Im Info-Dialog werden die Elementbezeichnung,
Haltung oder Winkelpunkt, die aktuelle Höhe des Cursors und das aktuelle Gefälle
des Abschnittes angezeigt.
Die Funktion ermöglicht die Änderung von Sohlhöhen und Winkelpunkthöhen eines ganzen Abschnittes der im Schnitt dargestellten Haltungen. Mit dem Cursor werden Sie aufgefordert eine Sohlhöhe oder eine Winkelpunkthöhe zu tippen. Es werden nur Winkelpunkte vom Typ Lage- und Höhenänderung, Kennzeichen LH, identifiziert.
Von der sich im Cursorbereich befindlichen Haltung oder Winkelpunkt wird die entsprechende Sohlhöhe farbig markiert.
Im Info-Dialog werden die Elementbezeichnung,
Haltung oder Winkelpunkt, die aktuelle Höhe des Cursors und das aktuelle Gefälle
des Abschnittes angezeigt.
Für die im Schnitt dargestellten Schächte können die Deckelhöhen, durch Verbinden von vorhandenen Deckelhöhen, geändert werden.
Sohlhöhen
Die Höhen zweier vorhandener Schachtseiten oder Winkelpunkte werden durch eine Gerade verbunden. Alle Zwischenhöhen werden linear interpoliert und grafisch dargestellt.
Identifizieren Sie die beiden Schachtseiten oder den jeweiligen Winkelpunkt.
Es ist dabei unerheblich, ob Sie richtungsgerecht arbeiten.
Identifizieren Sie eine Schachtseite, an der keine Höhe existiert, wird die Funktion abgebrochen.
Rohrachsen
Die vorhandenen Rohrachshöhen von Haltungen an zwei vorhandenen Schachtseiten oder Winkelpunkten werden durch eine Gerade verbunden. Alle Zwischenhöhen werden linear interpoliert und grafisch dargestellt.
Identifizieren Sie die beiden Schachtseiten oder den jeweiligen Winkelpunkt.
Es ist dabei unerheblich, ob Sie richtungsgerecht arbeiten.
Identifizieren Sie eine Schachtseite, an der keine Sohlhöhe existiert, wird die Funktion abgebrochen.
Scheitelhöhen
Die vorhandenen Scheitelhöhen von Haltungen an zwei vorhandenen Schachtseiten oder Winkelpunkten werden durch eine Gerade verbunden. Alle Zwischenhöhen werden linear interpoliert und grafisch dargestellt.
Identifizieren Sie nacheinander die beiden Schachtseiten oder den jeweiligen Winkelpunkt.
Es ist dabei unerheblich, ob Sie richtungsgerecht arbeiten.
Identifizieren Sie eine Schachtseite, an der keine Sohlhöhe existiert, wird die Funktion abgebrochen.
Deckelhöhen
Die vorhandenen Deckelhöhen von zwei vorhandenen Schächten werden durch eine Gerade verbunden. Alle Zwischenhöhen werden linear interpoliert und grafisch dargestellt.
Identifizieren Sie zuerst den Anfangsschacht. Die Schachtbezeichnung des gewählten Schachtes wird farbig markiert.
Im Info - Dialog wird der aktuelle Schacht und
die aktuelle Deckelhöhe angezeigt.
Identifizieren Sie nun den zweiten Schacht.
Im Info – Dialog wird nun zusätzlich unter
Differenz aus vorh. Höhen die Differenz aus der Deckelhöhe des ersten
Schachtes und des zweiten Schachtes angezeigt. Weiterhin wird unter Differenz
aus Gummiband die Höhendifferenz aus Anfangshöhe und Cursorhöhe
angezeigt.
Die Funktion kann über ESC abgebrochen werden.
Gefälle
Erzeugen von Sohlhöhen und Winkelpunkthöhen unter Vorgabe eines Gefällewertes. Es muss mindestens eine Sohlhöhe oder Winkelpunkthöhe vorhanden sein.
Zuerst identifizieren Sie eine Sohlhöhe oder Winkelpunkthöhe und eine Position, bis zu der die Höhen entsprechend geändert werden sollen.
Wenn Sie als Anfangs- und Endpunkt des Gefällebereiches eine Schachtseite oder Winkelpunkt identifizieren, an der keine Höhe existiert, wird die Funktion abgebrochen.
Im folgenden Dialog können Sie den Gefällewert eingeben.
Die Eingabe des Gefällewertes erfolgt in der im Dialog angegebenen Dimension.
Bitte beachten Sie, das als Gefälledimension die unter Einstellungen/ Allgemein – netzunabhängig/Einheiten vorhandene Einstellung verwendet wird.
Ein positiver Wert für das Gefälle wird immer in Fließrichtung abwärts, ein negativer entsprechend in Fließrichtung aufwärts interpretiert.
Wird eine Versatzhöhe angegeben, so wird die Auslaufsohlhöhe der folgenden Haltung unter Verwendung des vorgegebenen Sohlgefälles um die Versatzhöhe korrigiert.
Positive Versatzhöhen bewirken eine Absenkung der Auslaufsohlhöhe.
Die Angabe des alten Gefällewertes, für den Schnittbereich, erfolgt unter Berücksichtigung der aktuellen Versatzhöhe.
Anschließend werden von der vorhandenen Höhe alle Zwischenhöhen linear interpoliert und das Ergebnis grafisch dargestellt.
Es ist dabei unerheblich, ob Sie richtungsgerecht arbeiten.
Mindestgefälle
Erzeugen von Sohlhöhen und Winkelpunkthöhen unter Vorgabe einer Mindestüberdeckung und eines Mindestgefällewertes.
Zuerst identifizieren Sie den 1. Schacht oder Winkelpunkt und eine Position (2. Schacht oder Winkelpunkt), bis zu der die Höhen entsprechend geändert werden sollen. Zur Unterstützung bei der Bereichsauswahl wird die zum Schacht gehörende Haltungssohle oder die Winkelpunkthöhe farbig dargestellt. Es ist dabei unerheblich, ob Sie richtungsgerecht arbeiten.
Dann kann im Dialog Eingabe Mindestüberdeckung die Parametereingabe für diese Funktion erfolgen.
Für die Berechnung der Mindestüberdeckung wird linear zwischen den Geländehöhen des Anfangs- und Endschachtes der Haltung oder des getippten Winkelpunktes interpoliert. Bei Verwendung eines Geländemodells wird die Geländehöhe am jeweiligen Koordinatenpunkt, vom aktuellen Horizont, für die Berechnung verwendet.
Danach wird die Funktion Mindestüberdeckung über die
Schaltfläche
ausgeführt. Die neuen Haltungshöhen und
Winkelpunkthöhen werden berechnet und das Ergebnis grafisch dargestellt.

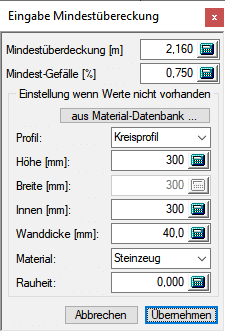

Mindestüberdeckung
Eingabe der Mindestüberdeckung, mit der die Haltungstiefe berechnet wird.
Ziel ist ein Haltungsverlauf mit vorgegebener Überdeckung und dem Mindestgefälle.
Kann die Mindestüberdeckung nicht eingehalten werden wird das Gefälle vergrößert.
Mindest-Gefälle
Angabe des Mindestgefälles mit dem die Haltungen konstruiert werden.
Dieses Gefälle wird verwendet, wenn die Mindestüberdeckung eingehalten wird. Sonst wird das Gefälle vergrößert, bis die Mindestüberdeckung erreicht wird.
Einstellung wenn Werte nicht vorhanden
Über die Schaltfläche
werden im Dialog Rohrauswahl
Haltung die Rohrparameter Material, Profil, Profilhöhe, Profilbreite und
Wanddicke aus der Materialdatenbank übernommen.
Die zur Auswahl stehende Datenmenge ist abhängig vom gewählten Material und vom Profil der Haltung.
Rauheit
Die Rauheit wird beim Materialwechsel vom Material übernommen.
Die hier definierten Einstellungen werden nur für Haltungen verwendet, bei denen noch keine Profilhöhe angegeben ist.
Mindestüberdeckung
Erzeugen von Sohlhöhen und Winkelpunkthöhen unter Vorgabe einer Mindestüberdeckung und eines Toleranzwertes.
Zuerst identifizieren Sie den 1. Schacht oder Winkelpunkt und eine Position (2. Schacht oder Winkelpunkt), bis zu der die Höhen entsprechend geändert werden sollen. Zur Unterstützung bei der Bereichsauswahl wird die zum Schacht gehörende Haltungssohle oder die Winkelpunkthöhe farbig angezeigt. Es ist dabei unerheblich, ob Sie richtungsgerecht arbeiten.
Dann kann im Dialog Eingabe Mindestüberdeckung die Parametereingabe für diese Funktion erfolgen.
Für die Berechnung der Mindestüberdeckung wird linear zwischen den Geländehöhen des Anfangs- und Endschachtes der Haltung oder des getippten Winkelpunktes interpoliert. Bei Verwendung eines Geländemodells wird die Geländehöhe am jeweiligen Koordinatenpunkt, vom aktuellen Horizont, für die Berechnung verwendet.
Danach wird die Funktion Mindestüberdeckung mit Toleranz
über die Schaltfläche ausgeführt. Die neuen Haltungshöhen und
Winkelpunkthöhen werden berechnet und das Ergebnis grafisch dargestellt.

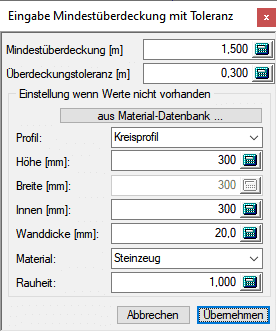

Mindestüberdeckung
Eingabe der Mindestüberdeckung, mit der die Haltungstiefe berechnet wird. Ziel ist ein Haltungsverlauf mit vorgegebener Überdeckung und dem angegebenen Toleranzbereich. Liegen die Überdeckungshöhen im vorgegebenen Bereich, so erfolgt keine Höhenänderung. Dies gilt sowohl für die Sohlhöhen der Haltungen als auch für die Winkelpunkthöhen. Als Ergebnis erhält man ausgehend von der vorgegebenen Mindestüberdeckung und dem Toleranzwert einen Verlauf mit diesem Überdeckungsbereich.
Überdeckungstoleranz
Angabe der Überdeckungstoleranz mit dem die Haltungen und die Winkelpunkte überprüft werden ob die angegebene Mindestüberdeckung +/-Toleranz eingehalten wird.
Wird der Überdeckungsbereich nicht eingehalten, so wird die Überdeckungshöhe korrigiert.
Einstellung wenn Werte nicht vorhanden
Über die Schaltfläche werden im Dialog Rohrauswahl
Haltung die Rohrparameter Material, Profil, Profilhöhe, Profilbreite und
Wanddicke aus der Materialdatenbank übernommen.
Die zur Auswahl stehende Datenmenge ist abhängig vom gewählten Material und vom Profil der Haltung.
Rauheit
Die Rauheit wird beim Materialwechsel vom Material übernommen.
Die hier definierten Einstellungen werden nur für Haltungen verwendet, bei denen noch keine Profilhöhe angegeben ist.
