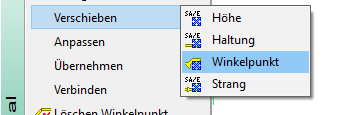

Der Menüpunkt Winkelpunkt ist nur verfügbar, wenn gleichzeitig das Modul Kanalbestandserfassung oder Kanalkataster gestartet ist, da in diesen die Bearbeitung von Winkelpunkten möglich ist.
Höhe
Die Funktion ermöglicht die Änderung von Sohlhöhen oder Winkelpunkthöhen der im Schnitt dargestellten Haltungen. Mit dem Cursor werden Sie aufgefordert eine Höhe zu tippen.
Von der sich im Cursorbereich befindlichen Haltung wird die entsprechende Sohlhöhe oder Winkelpunkthöhe farbig markiert.
Im Info-Dialog werden die aktuelle Höhe des
Cursors und das aktuelle Gefälle der Haltung angezeigt. Zur besseren
Elementauswahl wird weiterhin die Elementbezeichnung, Haltung oder Winkelpunkt,
mit ausgegeben.
Eine einzelne Sohl- oder Winkelpunkthöhe wird um einen relativen Wert (Höhendifferenz) verschoben.
1. Identifizieren Sie eine existierende Höhe mit dem Cursor
2. Geben Sie den Betrag für die Änderung der Sohlhöhe oder Winkelpunkthöhe im folgenden Dialog ein.
Dabei gilt:
h_sohle_neu = h_sohle_alt + Höhendifferenz.
Die eingebbare Höhendifferenz ist auf einen absoluten Betrag von 10 Meter begrenzt.
Wenn Sie eine Schachtseite oder einen Winkelpunkt identifizieren, an der noch keine Höhe existiert, wird die Funktion abgebrochen. In diesem Fall sollte vorher über die Funktion Sohlhöhe-Setzen die entsprechende Höhe gesetzt werden.
Haltung
Eine einzelne Haltung wird um einen relativen Wert (Höhen-Differenz) verschoben. Haltung bedeutet, es wird die Auslaufhöhe am Schacht oben sowie die Einlaufhöhe am Schacht unten um den gleichen Betrag verschoben.
1. Identifizieren Sie die Haltung mittels Cursor
2. Geben Sie den Betrag für die Änderung der Sohlhöhe
im folgenden Dialog ein.
Dabei gilt:
h_sohle_neu = h_sohle_alt + Höhendifferenz.
Die eingebbare Höhendifferenz ist auf einen absoluten Betrag von 10 Meter begrenzt.
Wenn Sie eine Haltung identifizieren, an der eine der beiden Sohlhöhen fehlt, wird die Funktion abgebrochen. In diesem Fall sollte vorher über die Funktion Sohlhöhe-Setzen die entsprechende Höhe gesetzt werden.
Alle an der Haltung vorhandenen Winkelpunkte werden auf die neuen Sohlhöhen der Haltung angepasst.
Winkelpunkt
Ein einzelner Winkelpunkt wird auf eine Station gesetzt. Die Eingabe des Stationswertes ist dabei bis bzw. von einem benachbarten Schacht oder Winkelpunkt möglich.
1. Identifizieren Sie den Winkelpunkt mittels Cursor.

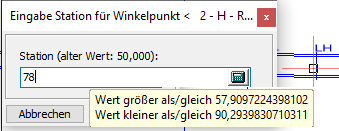

2. Geben Sie die Station für die Änderung der Lage im folgenden Dialog ein.
Als Hilfetext wird dabei der mögliche Stationsbereich angezeigt. Im Beispiel ist eine Eingabe im Bereich 57,91 bis 90,29 (gerundet) möglich.
Das Verschieben ist sowohl für Winkelpunkte vom Typ Lageänderung als auch vom Typ Lage- und Höhenänderung möglich.
Strang
Der gesamte im Längsschnitt sichtbare Strang wird um einen relativen Wert (Höhendifferenz) verschoben.
Geben Sie den Betrag für die Änderung der Sohlhöhe im folgenden Dialog ein.
Dabei gilt für den gesamten sichtbaren Netzbereich:
h_sohle_neu = h_sohle_alt + delta_h.
Die eingebbare Höhendifferenz ist auf einen absoluten Betrag von 10 Meter begrenzt.
Geben Sie für die Höhendifferenz einen positiven Wert ein, so wird der sichtbare Strang nach oben verschoben, für einen negativen entsprechend nach unten.
Wenn im Strang an irgendeiner Haltung eine der beiden Sohlhöhen fehlt, wird die Funktion abgebrochen. In diesem Fall sollte vorher über die Funktion Sohlhöhe-Setzen die entsprechende Höhe gesetzt werden.
Alle im Strang vorhandenen Winkelpunkte werden auf die neuen Sohlhöhen der Haltungen angepasst.
