Hinweis: Dieser Abschnitt ist für die Programmanwendung unter dem System card_1 nicht relevant. Die hier beschriebenen Anpassungen der Vorlagedatei müssen manuell vorgenommen werden.

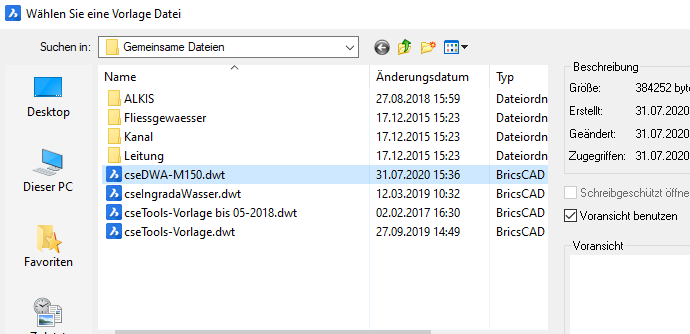

Projekte (neue DWG-Dateien) können unter Verwendung einer Vorlagedatei erstellt werden.
Die cseTools/WaWiPro stellen verschiedene Vorlagedateien zur Verfügung. Diese enthalten sinnvolle Voreinstellungen z.B. zu Maßeinheiten, Winkeleinheiten, vorgelegten Linienarten, Maßstabsskalierungen und Layouts mit vorbereiteten Schriftköpfen.
Die Vorlagedatei cseDWA-M150 enthält zusätzlich Strukturerweiterungen:
•Zusätzliche Auswahllisten (Ortsteile, Bauwerksart)
•Erweiterte Daten für Schacht/Anschluss-Schacht (Ortsteil, Bauwerksart)
•Erweiterte Daten für Haltung/Anschluss-Leitung (Ortsteil)
•Die Auswahllisten sind den erweiterten Datenfeldern zugeordnet.
•Die Auswahllisten enthalten keine Werte, sind lediglich für den Import vorbereitet.
Sollen weitere Strukturerweiterungen vorgenommen werden, so ist zu beachten dass immer für Schacht/Anschluss-Schacht bzw. Haltung/Anschluss-Leitung identische Felder anzulegen sind (Name, Datentyp). Nur dann können diese Felder in den Zuordnungen für die einzelnen Attribute verwendet werden.
