Beispiele für mögliche Querschnittsdarstellungen:
Die Querprofildarstellung der cseTools erzeugt eine Schnittzeichnung an einer Station senkrecht zu einer Achse einer Haltung, Leitung oder Anschlussleitung. Alle in der festgelegten Ausdehnung der Schnittlinie geschnittenen cseTools Objekte der Kanal- und Leitungsmodule werden eingezeichnet.
Wie bei allen Funktionalitäten der cseTools kann auch die Querschnittsdarstellung nur so detailliert erzeugt werden, wie es die eingegebenen Daten zulassen.
Die Querschnittsdarstellung ist ein Zusammenspiel der Module Kanal- und Leitungsplanung.
Hier ist eine Vielzahl von Möglichkeiten gegeben, um einen Querschnitt so detailliert wie möglich zu erstellen.
Folgende Punkte beeinflussen diese Darstellung:
•Vorhandensein eines Digitales Geländemodells
•Verwendung der Materialdatenbanken für Schacht, Rohr- und Leitungssortiment
•Durchführung einer Aushubberechnung
•Verwendung der statusabhängigen Darstellung
•Netztypeinstellungen
•Querprofilparameter

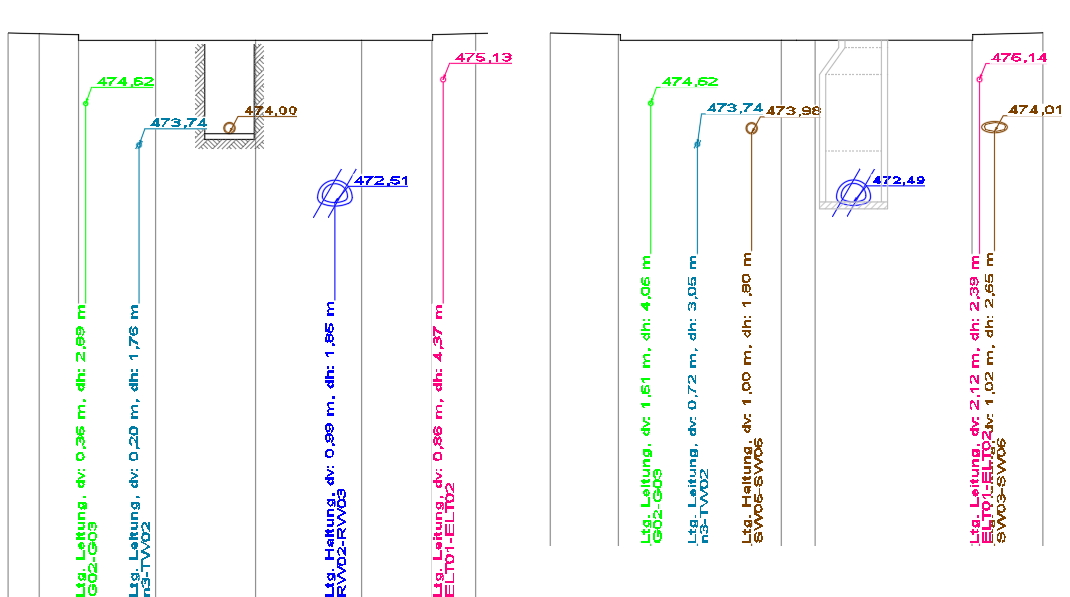

Beispiele für mögliche
Querschnittsdarstellungen:
