1.1. Projekteigenschaften
Im Register Maßstäbe werden die zu unterstützenden Maßstäbe festgelegt. Hierbei werden allen Texten der cseTools diese Beschriftungsskalierungen hinzugefügt. Durch die Anwendung neu erzeugte Texte erhalten automatisch ebenfalls diese Beschriftungsskalierungen.
Im Beispiel erhalten alle Texte die Skalierungen für den Maßstab 1:1000 sowie 1:500.
Im Umkehrschluss bedeutet das, dass die Texte bei z.B. Maßstab 1:250 keine Textgrößenanpassung erhalten. Sie werden dargestellt wie bei Maßstab 1:1000.
1.2. Netztypeinstellungen
In den Netztypeinstellungen empfiehlt es sich, die Vorgaben geschickt zu setzen, damit Texte für verschiedene Maßstäbe von der Definition her eine gute Position bekommen.

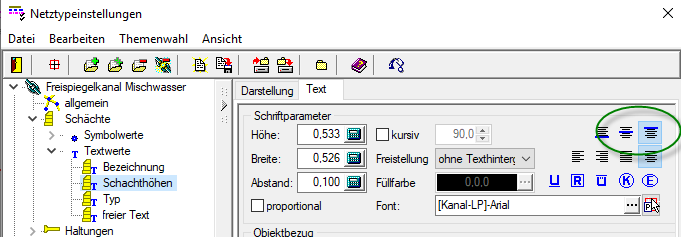

Aus diesem Grund ist bei Netzelementen, die sich auf einen Punkt beziehen (Schächte, Knoten), der Text Bezeichnung mit einem Bezugspunkt unten und der Text Schachthöhen mit einem Bezugspunkt oben zu definieren.

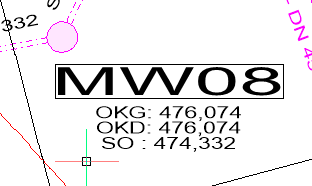

Darstellung bei Maßstab 1:1000:
Darstellung bei Maßstab 1:500:
Bei Netzelementen, die sich auf eine Linie beziehen (Haltungen, Leitungen), sollten die Texte sich auf die Außenposition (links-außen, mitte-außen, rechts-außen) beziehen und die Bezugspunkte ebenfalls unten, wenn Text oberhalb der Linie beschriftet wird und oben, wenn der Text unterhalb der Linie beschriftet wird.

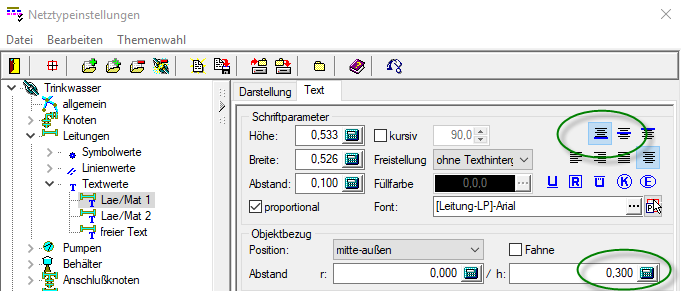

Text oberhalb:

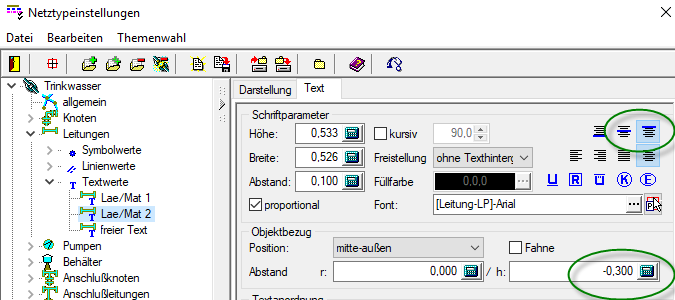

Text unterhalb:
