cseTools Update vom 12.04.2024

Neue Funktionen und Verbesserungen von bestehenden Funktionen

ALKIS

  1. Anpassungen für neue GeoInfoDok (Version 7.1) vorgenommen.

cseTools

  1. Definition für Schraffur "Sohlschicht" angepasst. AutoCAD meldete Fehler bei dieser Schraffur. Die alte Definition war "überbestimmt".
  2. Einstellungen, Netztyp: Zusätzliche Option zum massenhaften Ändern von Eigenschaften bereitgestellt. Screenshot
  3. Musterprojekte um Beispiel für BIM ergänzt. Die readme.txt -Datei enthält weitere Erläuterungen dazu.
  4. Export IFC jetzt auch für ARES Commander. Screenshot

Kanal + Leitung

  1. Einstellungen, Längsschnitt: Voreinstellungen angepasst (Rang bei Freistellung, Beschriftung gemeinsamer Attribute in einer Zeile). Screenshot
  2. Einstellungen, Netztyp: Bei Textwerten kann jetzt auch der Textzusatz "durchgestrichen" gewählt werden. Screenshot
  3. Längsschnitt: Fiktive Schächte/Knoten werden im Band jetzt verkleinert dargestellt. Screenshot

Kanal

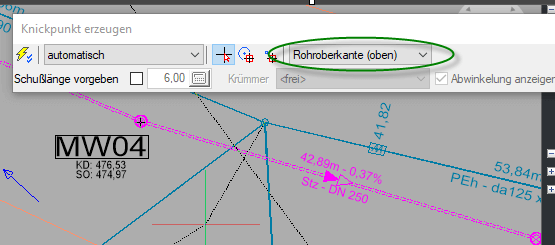

  1. Erzeugen, Winkelpunkt: Die Vorgabe für die Verwendung der Höhe ist jetzt auch bei der Cursorfunktion verfügbar. Screenshot

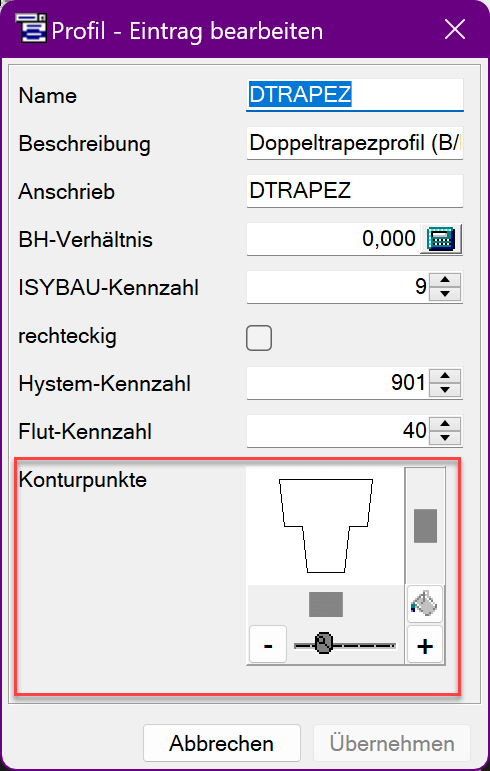

  2. Verwalten, Auswahllisten, Profile: Die Konturen der Einträge werden nun grafisch dargestellt. Screenshot
  3. Schächte: In Längs-, Querschnitten und 3D-Darstellung wird die Bauteilverbindung jetzt mit einer Muffe dargestellt.
  4. Auswerten, Berichte mit FastReport: Den Bericht "Herstellerliste" (Schächte) ergänzt um Material und Gefälle. Screenshot
  5. Bearbeiten, Erzeugen, Rohranschlusspunkt: Es wurde eine Toolbar eingeführt. Diese erlaubt es zwischen Tippen und Auswahl aus V-Punkt/Block zu wechseln. Screenshot

Kanalkataster

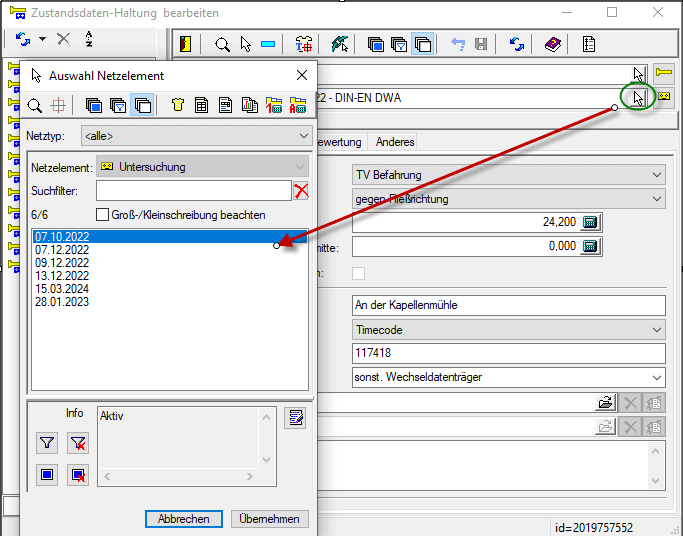

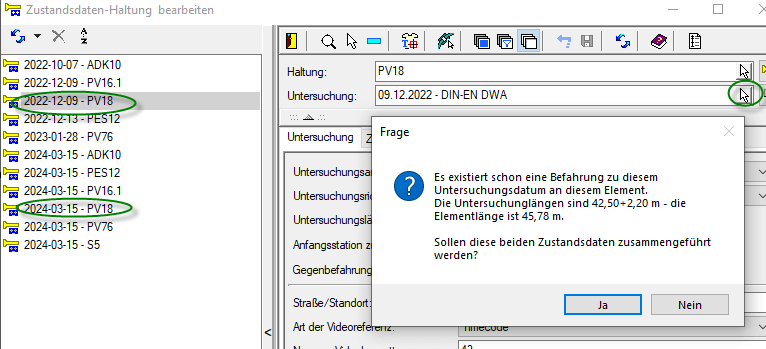

  1. Befahrung von Gegenseite an anderem Tag -> andere Untersuchung: Ist über Datenbank, Zustandsdaten jetzt der anderen Untersuchung zuordenbar.
  2. Datenbank, Zustandsdaten: Durch die Zuordnung einer Untersuchung ist jetzt auch das Zusammenführen einer Befahrung und einer Gegenbefahrung, die an unterschiedlichlichem Datum erfasst wurden, möglich. Screenshot
  3. Datenbank, Zustandsdaten: Befahrungen von Haltungen/Leitungen können jetzt einem anderen Untersuchungsdatum zugeordnet werden. Screenshot

Kanalplanung

  1. Hydraulik, instationäre, Gangliniendarstellung: Die Beschriftung der Zeitachse erfolgt jetzt genauer.Damit ist eine bessere Auswertung und Zuordnung zum Regenmodell möglich. Screenshot
  2. Hydraulik, instationär: Berechnung der Ersatzhaltung bei Verwendung einer Drossel verbessert. Dadurch wird der vorgegebene Drosselwert besser erreicht.
  3. Verwalten, Materialdatenbank, Schacht: Bei den Schachttypen "FAS 500 AM (l/r)" die Ringanordnung auf "groß -> klein, Größter oben fixiert" gesetzt. Ggf. muss dies bei vorliegenden Material-DB's beim Anwender individuell angepasst werden, abhängig von der Wahl der Anpassung beim Programmupdate. Screenshot

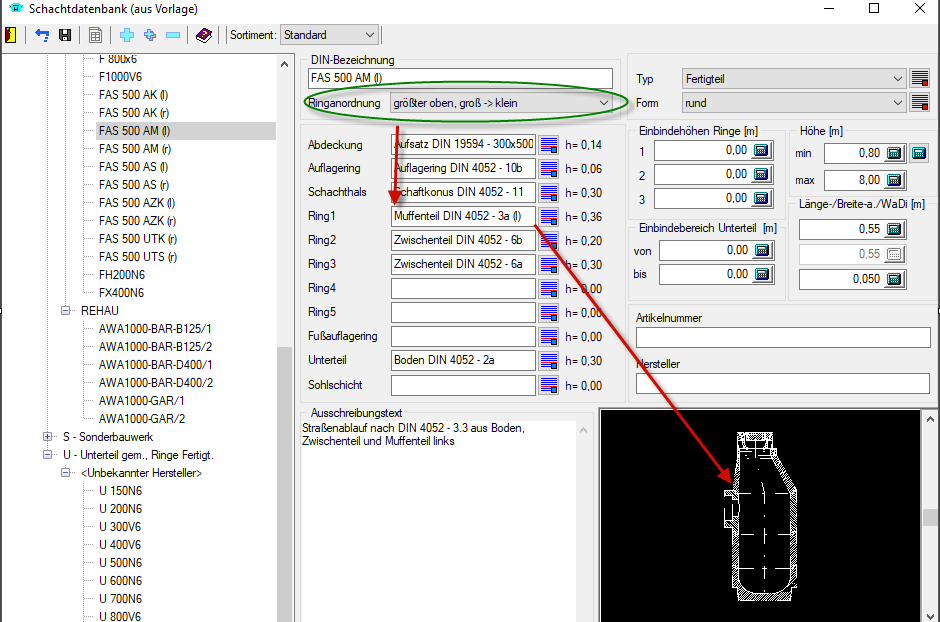

  4. Verwalten, Material-DB, Schacht: Für die automatische Schachtberechnung kann jetzt die Anordnung der Ringe gezielter gesteuert werden. Screenshot
  5. Hydraulik, instationär, Ganglinie: Es wird jetzt auch die Deckelhöhe mit dargestellt (so wie Rohrscheitel), wenn sie im sichtbaren Bereich des Diagramms liegt.

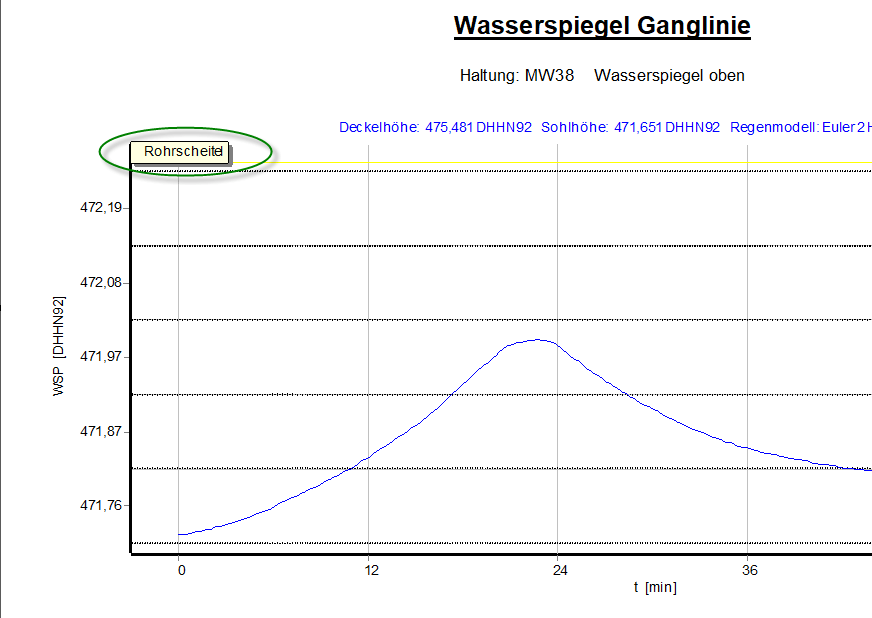

  6. Hydraulik, instationär, Ganglinie: Text "Rohrscheitel" wird jetzt in der Druckvorschau der Ganglinie dargestellt. Screenshot

Leitung

  1. Erzeugen, Knickpunkt: Die Vorgabe für die Verwendung der Höhe ist jetzt auch bei der Cursorfunktion verfügbar. Screenshot

Fehlerkorrekturen

ALKIS

  1. Importieren: Vereinfachte Datensätze des LVermGeo Sachsen-Anhalt können nicht eingelesen werden. -> korrigiert

cseTools

  1. Copy&Paste: [Nur unter BricsCAD] Bei geladenen cseTools gehen beim Kopieren & Einfügen die Beschriftungsskalierungen von MTexten verloren. -> korrigiert ab BricsCAD V24.2
  2. Datenbankdialoge: Bei Datums-Feldern sind die Steuerelemente bei hoher Skalierung falsch dargestellt. -> korrigiert
  3. Dialoge: Bei höherer Skalierung ragen die Splitter aus den MultiwerteListboxen unten heraus. -> korrigiert
  4. Registry-Einträge werden u. U. unter cseHost gespeichert. -> korrigiert
  5. Bearbeiten, Erzeugen, Einzugsgebiet aus Gebiet: Der Kontrollfluss der Dialogelemente ist u. U. nicht korrekt. -> korrigiert
  6. Nur Civil3D: Wenn cseJigEvent=<1> führt das Zeigen (Lupe) aus einem Datenbankdialog heraus dazu, dass keine Elemente mehr auf der Zeichenfläche sichtbar sind. -> korrigiert
  7. Verwalten, Auswahllisten: Memory Leak beim Schließen des Dialogs -> korrigiert
  8. Verwalten, Auswahllisten, Eintrag bearbeiten: Bei höherer Skalierung stimmt die Höhe der Textboxen u. U. nicht. -> korrigiert
  9. Bei höherer Skalierung sind Icons u. U. zu groß skaliert. -> korrigiert
  10. ARES Commander: IFC-Export: Es wird das falsche Schema verwendet, IFC4 wird als IFC2x3 exportiert, IFC2x3 geht gar nicht. -> korrigiert
  11. Exportieren, BIM IFC-Format: U. U. muss die Anwendung neu gestartet werden, bevor alle Eigenschaften korrekt exportiert werden können. -> korrigiert
  12. Setup: Panoramo-Viewer registieren funktioniert nicht. -> korrigiert
  13. cseTools Werkzeugkästen verwenden nicht die neuen Icons -> korrigiert
  14. Beim Schließen eines Lageplanprojekts werden untergeordnete Modelle (Längsschnitt, Querschnitt, Schachtskizze) u. U. nicht korrekt geschlossen. -> korrigiert
  15. Bei höherer Skalierung ist u. U. die Ankerung der Dialogkomponenten falsch. -> korrigiert
  16. Mehrfachauswahl: Bei einigen Objekten werden unzureichend Informationen zur Unterscheidung angezeigt. -> korrigiert

Kanal + Leitung

  1. Auswerten, Berichte: Änderungen durch das Einlesen einer Layout-Vorlage wurden u. U. nicht gespeichert. -> korrigiert
  2. Einstellungen, Längs- und Querschnitt: Die Boxhöhe für Texte lässt sich u. U. manuell nicht kleiner einstellen als der vorherige Wert. -> korrigiert
  3. Darstellen, Netz in 3D: Zugriffsverletzung beim Aufruf der Funktion. -> korrigiert
  4. Längsschnitt: Die Linieneinstellungen für den par. Strang werden u. U. nicht in richtig umgesetzt. -> korrigiert
  5. Datenbank, Darstellen Zuflussbereich: Diverse grafische Darstellungsfehler in den Dialogen -> korrigiert
  6. Einstellungen, Netztyp, gemeinsame Einstellungen ändern: Texteinstellungen werden u. U. nicht übernommen. -> korrigiert
  7. Längsschnitt-Entwurf: u. U. Zugriffsverletzungen, wenn die Materialdatenbank aufgerufen wird. -> korrigiert
  8. Bearbeiten, Verschieben relativ: Bei Höhenverschiebungen werden Schachtsohle/Knotenhöhe nicht mitgenommen. -> korrigiert
  9. Protokollkomponente: Das "Zeigen" von ausgewählten Netzelementen funktioniert nicht. -> korrigiert
  10. Datenbank, Netzelement beliebig: Unter AutoCAD verschwinden u. U. Texte beim Bearbeiten dieser im Datenbankdialog, solange die Tipp-Aktion aktiv ist. -> korrigiert
  11. Querschnitt: Bei der Kollisionsberechnung wird nur der vertikale Abstand berücksichtigt. -> korrigiert
  12. Längsschnitt: Die Linien des parallelen Strangs gehen u. U. ins Nirwana. -> korrigiert
  13. Längsschnitt: Wenn mehrere Längsschnitte offen sind, man in die Hauptzeichnung wechselt und BricsCAD schließt, stürzt BricsCAD ab. -> korrigiert
  14. Einstellungen, Längsschnitt, Legendeneintrag: Die Reihenfolge der Elemente je Zeile kann sich negativ auf die Ausgabe der Werte auswirken. -> korrigiert
  15. Längsschnitt mehrfach: Ist ein Schnitt enthalten, dessen Richtung von rechts nach links eingestellt ist, dann wird die Haltungsgrafik in die falsche Richtung eingezeichnet. -> korrigiert
  16. Längsschnitt: Bei nahezu senkrecht einbindenden Anschlussleitungen geht die Scheitellinie der Anschlussleitung nach oben statt unten. -> korrigiert
  17. Längsschnitt: Parallele Stränge werden bei starker Abwinkelung zur Schnittachse u. U. falsch gezeichnet. -> korrigiert
  18. Attributauswahl: Bei höherer Skalierung ist u. U. die Schrift zu klein. -> korrigiert
  19. Längsschnitt: Haltungen werden immer mit Rohrwanddicke gezeichnet, unabhängig davon ob die Einstellung aktiv ist. -> korrigiert
  20. Längsschnitt: Für nicht gesetzte Geländehöhen (=0,00) wird die Geländelinie trotzdem gezeichnet. -> korrigiert
  21. Längsschnitt/Querschnitt: Rohrabschnitte fehlen im Schnitt, wenn sie den Sichtraum komplett kreuzen, also der Anfangs- und Endpunkt sich nicht im Schnittbereich befindet. -> korrigiert
  22. Längsschnitt: Bei Längsschnitten über Anschlussleitungen (vom oberen bis unteren Punkt) wird die Haltung, an welcher die Anschlussleitung angeschlossen ist, nicht als abgehende Haltung dargestellt. -> korrigiert
  23. Längsschnitt: Bei Stationierungsrichtung "rückwärts" werden die Linen/Führungen der Texte u. U. falsch gezeichnet. -> korrigiert
  24. Einstellungen, Netztyp: Bei tiefgestellten Texten werden Umlaute falsch dargestellt. -> korrigiert
  25. Einstellungen, Längsschnitt, Lageplan: Beim Ändern der Texthöhe wird die Breite nicht im Verhältnis mit angepasst. -> korrigiert

Kanal

  1. Lageplan: Segmentlinien werden u. U. zu kurz gezeichnet. -> korrigiert
  2. Längsschnitt: Bei Schnittrichtung "rechts nach links" ist die Darstellung von Unterstürzen u. U. fehlerhaft. -> korrigiert
  3. Querschnitt: Bei Schächten wird in der Wand u. U. fälschlicherweise eine Lücke dargestellt. -> korrigiert
  4. Datenbank, Bauzone: Darstellungsfehler im Dialog zur Berechnung der häuslichen Schmutzwasserabflußspende bei hoher Skalierung. -> korrigiert
  5. Längsschnitt: Bindet eine Haltung im Bereich eines Falzes vom Schacht in diesen ein, ist die Darstellung schlecht. -> korrigiert
  6. Exportieren, ISYBAU-XML: Versickerungsanlagen werden nicht exportiert. -> korrigiert
  7. Darstellen, Netz in 3D: U. U. fehlt die Aussparung des Einstiegs in der Decke des Unterteils. -> korrigiert
  8. Querschnitt: Wenn beim Bezugselement Rohranschlusspunkte vorhanden sind, gibt es Abweichungen zwischen Schnittachse und Lageplandarstellung. -> korrigiert
  9. Längsschnitt: Verlässt der parallele Strang den maximalen Abstand innerhalb des Schachts, wird u. U. ein Stück der Haltung mit verkehrtem Fließrichtungspfeil gezeichnet. -> korrigiert
  10. Import/Export, DWA-M 150, Zuordnung: Für die Zuordnung der Materialien (Tabelle 105) wurde die Korrektur des Merkblatts 150 von November 2018 noch nicht eingepflegt. -> korrigiert
  11. Auswerten, Berichte mit FastReport: Im Bericht "Herstellerliste" (Schächte) ist die Winkelangabe bei verwendeten Rohranschlusspunkten u. U. ungenau. -> korrigiert
  12. Bearbeiten, Erzeugen, Haltung: Ist "vorhandenen Schacht antippen" aktiv und man tippt versehentlich zwei Mal den gleichen Schacht, verschwindet der horizontale "Haltung erzeugen" Dialog. -> korrigiert
  13. Netztypeinstellungen, Bauwerke: Das Attribut "Klassenname angeschlossen an" wird nicht ausgegeben. -> korrigiert
  14. Importiert man über den Projektimport z.B. nur Anschlussleitungen, werden auch die an den importierten AP's referenzierten Objekte importiert. Es entstehen also diverse Haltungen und Schächte, obwohl diese nicht ausgewählt waren. -> korrigiert
  15. Viewer Kanal: Systemfehler und Absturz beim Modulstart unter AutoCAD und vertikalen Produkten. -> korrigiert
  16. Importieren, Kanal-Projekt: Fehlermeldung "ClassFindListeFromClassHandle: Baseform not found!" beim Importieren. -> korrigiert
  17. Datenbank, Bauwerke, Speichereinrichtung: Die Bauwerksform kann nicht leer gelassen werden bzw. setzt sich immer auf "rund" zurück. Dadurch erhalten Bauwerke mit expliziter Bauwerkskontur immer auch eine runde Kontur. -> korrigiert
  18. Längsschnitt: Bei Schnittrichtung "von rechts nach links" werden die Legendentexte der Haltungen am Stranganfang/-ende an falscher Stellen ausgegeben. -> korrigiert

Kanalplanung

  1. Hydraulik, Bemessen Haltung: Bei Auswahl einer Haltung durch Tippen wird keine Mehrfachauswahl angeboten wenn sich mehrere Haltungen in der Pickbox befinden. -> korrigiert
  2. Bearbeiten, Erzeugen, Einzugsgebiet aus Gebiet: Auch wenn die Auswahlliste "Flächengruppen" auf die Anzeige "Wert und Beschreibung" eingestellt ist, wird bei Auswahl der Flächengruppe zu einem Layer nur die Beschreibung angezeigt und nicht der Wert -> korrigiert
  3. Bearbeiten, Erzeugen, Einzugsgebiet aus Gebiet: Darstellungsfehler in Protokollkomponente. -> korrigiert
  4. Bearbeiten, Erzeugen, Einzugsgebiet aus Gebiet: Die Layerauswahl lässt sich nicht leeren oder zurücksetzen. -> korrigiert
  5. Querschnitt: Die Schraffur der Baugrube wird falsch dargestelllt. -> korrigiert
  6. Schachtskizze: Binden in einen Schacht mehrere Zu-/Ausläufe ein, wird der schematische Schnitt u. U. falsch dargestellt. -> korrigiert
  7. Schachtskizze: Im schematischen Schnitt werden die Steigeisen u. U. zu weit nach unten eingezeichnet, dadurch werden sie auch im Schachtboden dargestellt. -> korrigiert
  8. Berechnen, Schachtdeckel: Ist cse3DautoRedraw=<1>, werden durch Berechnen der Deckelpositionen die 3D-Schachtbauwerke nicht aktualisiert. -> korrigiert
  9. Berechnen, Rohranschlusspunkt: Beim Berechnen "an Kontur" wird die Wandstärke des Schachtunterteils nicht berücksichtigt, wodurch der RAP am äußeren Bauwerksrand platziert wird. -> korrigiert
  10. Schachtskizze: Die Indizes der Zu- und Abläufe werden u.U. auf Seite 1 und Seite 2 unterschiedlich verwendet. -> korrigiert
  11. Längsschnitt-Entwurf: Bei der Funktionalität "Verschieben Strang" wird auch der ggf. am Ende des Schnittes mit dargestellte Stummel einer weiterführenden Haltung mit in der Höhe verschoben. -> korrigiert
  12. Längsschnitt-Entwurf, Anpassen, Scheitelhöhe: Die Anpassung der Scheitelhöhe wird nicht richtig berechnet. -> korrigiert
  13. Längsschnitt: Der Schalter "Haltung am Strangende darstellen" wirkt sich auch im Längsschnitt-Entwurf aus. Das sollte so nicht sein, im Entwurf muss diese Haltung immer mit dargestellt werden. -> korrigiert
  14. Schachtskizze: Bei Ausgabe in separates Modell, wird der schematische Schachtschnitt u. U. zu tief gezeichnet. -> korrigiert
  15. ARES Commander: Zugriffsverletzungen durch Zugriff auf die Materialdatenbank bei Modulstart. -> korrigiert
    (Die aktuelle Material-Datenbank wurde nicht installiert.)
  16. Verwalten, Materialdatenbank, Schacht: Für Strassenabläufe muss das Muffenteil oberhalb der Zwischenteile verwendet werden. -> korrigiert
  17. Schachtskizze: Die Summierung aller Bauteilhöhen ist u. U. falsch. -> korrigiert

Kanalsanierung

  1. Kostenberechnung, Sanierungskalkulation, Vergleich Varianten: Bei hoher Auflösung/Skalierung werden die Symboliken im Dialog sehr klein dargestellt. -> korrigiert
  2. Sanierungprotokoll: Es werden alle Einzelsanierungen angezeigt, auch die, welche nicht zur aktuellen Maßnahme gehören. Wählt man eine davon aus, bleibt das Sanierungsprotokoll leer. -> korrigiert
  3. Datenbank, Einzelsanierung: Gibt es in einem Projekt mehr als eine Sanierungsmaßnahme, dann werden im Dialog der Einzelsanierungen alle Einzelsanierungen im Suchbaum angezeigt. Der Datensatzzähler im Dialostatus zeigt aber nur die der aktuellen Sanierung an. Klappt man den Suchbaum weg, kann man sich auch nur durch diese durchblättern. -> korrigiert
  4. Holt man die Stammdaten für alle Objekte einer Sanierungskalkulation, wird die Anzahl der Abzweiger 0 gesetzt. -> korrigiert
  5. Hauptmenü und Kostenberechnung, Sanierungskalkulation: Das Icon für "Kosten" ist an manchen stellen rötlich und an anderen Stellen wird noch das alte Icon verwendet. -> korrigiert
  6. Verwalten, Kosten: die Kosten werden u. U. nicht korrekt angezeigt. -> korrigiert
  7. Bearbeiten, Erzeugen, Sanierung-Haltung: Wird erst eine Gesamtsanierung und danach eine punktuelle erzeugt, verschwinden u. U. Sanierungslinie & Stationstext der Gesamtsanierung und lassen sich nicht wiederherstellen. -> korrigiert
  8. Datenbank, Massnahme: Auf der Registerkarte "Anderes" kann man die Sichtbarkeit grafischer Details bearbeiten, obwohl es keine gibt. -> korrigiert
  9. Datenbank, Einzelsanierung: Falsches Icon in der Werkzeugleiste zum Erzeugen des Sanierungsprotokolls. -> korrigiert

Koordinatentransformation

  1. Transformieren, NTv2-basiert: Befinden sich die Projektdaten im Übergangsbereich von Gaus-Krüger Zone 2 und 3 (z. B. in Rheinland-Pfalz) können einige Elemente nicht transformiert werden. -> korrigiert
  2. Transformieren, NTv2-basiert: Nach der Transformation haben Blöcke u. U. keinen Inhalt mehr. -> korrigiert

Leitung

  1. Bearbeiten, Verschieben, Knickpunkt: Es wird nicht der zuletzt verwendete Cursormodus eingestellt, wenn zwischendurch ein Längsschnitt dargestellt wurde. -> korrigiert
  2. Datenbank, Knoten, Darstellen Zuflussbereich: Falsche Beschriftung bei der Darstellungsauswahl -> korrigiert
  3. Datenbank, Behälter: Das Icon für den Zuflussdiagramm-Button ist falsch. -> korrigiert
  4. Längsschnitt: Mittig ausgerichtete Legendentexte sind u. U. nicht mittig ausgerichtet. -> korrigiert
  5. Längsschnitt: Die Stationierung auf dem Lageplan stimmt u. U. nicht mit der Stationierung im Längsschnitt überein. -> korrigiert
  6. Darstellen, Netz in 3D: Unter Autodesk Civil 3D können Leitungen mit Radius u. U. nicht 3-dimensional erzeugt werden. -> korrigiert
  7. Längsschnitt: Werte von Punkthaften Elementen (Knoten, Anschlussknoten, Knickpunkten) werden in der Legende nicht ausgegeben. -> korrigiert

Leitungsplanung

  1. Längsschnitt-Entwurf: Verbinden Höhen -> u.U. Exception wenn Knickpunkte enthalten sind. -> korrigiert
  2. Längsschnitt-Entwurf: Darstellung Anschlüsse, Kollisionen usw. falsch. -> korrigiert
  3. Längsschnitt: Wird u. U. nicht vollständig gezeichnet und es fehlen Knoten. -> korrigiert
  4. Längsschnitt Entwurf: Beim "Verbinden" -> "Höhen" kommt es u. U. zu Zugriffsverletzungen. -> korrigiert
  5. Bearbeiten Erzeugen, Knotendetail: Kreisbögen des Knotendetails werden im Lageplan leicht versetzt gezeichnet. -> korrigiert

Projekteigenschaften

  1. Bei höherer Skalierung ist die Schrift in der Tabelle u. U. zu groß. -> korrigiert

SHAPE-Export

  1. ARES Commander: Es kommt die Meldung, dass eine Prozedur nicht gefunden wurde. -> korrigiert

Sonderbauwerke

  1. Nachweis Becken-Versickerung: Formular zur Ausgabe der Versickerungsraten haben u. U. zu wenige Nachkommastellen. -> korrigiert
