Längsschnitt-Entwurf

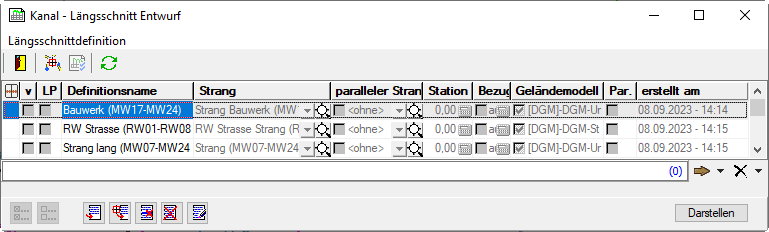

Unter der Funktion Darstellen/Längsschnitt-Entwurf gelangen Sie in den folgenden Dialog.

Als Grundlage für die Darstellung von Längsschnitten dient ein Bereich vom Typ Strang. Die Strangdefinition kann auch Anschlussschächte und Anschlussleitungen enthalten. Auch ist in einem Strang der Wechsel von einer Anschlussleitung, über einen AP-Punkt, in einen Schacht oder eine Haltung möglich. Dadurch können in einem Längsschnitt sowohl die Anschlussleitungen im Grundstücksbereich als auch die Haltungen des kommunalen Abwassernetzes dargestellt werden.

Für Längsschnitt-Zeichnen und Längsschnitt-Entwurf können Definitionen er­zeugt und gespeichert werden. Damit erleichtert sich das Parametrisieren von Längsschnitten.

Wie in der Abbildung zu sehen, wird ein Name für eine Längsschnitt-Definition vergeben, nach welchem eine LS-Definition identifiziert wird. Die LS-Def.-Namen werden in alphabetischer Reihenfolge dargestellt.

Eine LS-Definition umfasst:

-      LS-Definitions-Name

-      Strang

-      Paralleler Strang

-      Station

-      Bezugshöhe

-      Geländemodell/Horizonte

-      LS-Parameter

Bei „Darstellen“ handelt es sich um das reine Darstellen eines Längsschnittes. Beim „Erzeugen“ wird der Längsschnitt dargestellt und zusätzlich unter einem automatisch erzeugten Namen im Datenverzeichnis abgespeichert sowie anschließend geschlossen. Diese Funktionalität ist nur im Längsschnitt-Zeichnen verfügbar.

Mit dieser Schaltfläche  gelangen Sie in den Dialog Bereiche erzeugen. Dort kann ein neuer Bereich vom Typ Strang erzeugt werden. Der dann über die Schaltfläche  in die Schnittliste eingefügt werden kann.

In den Spalten Strang und Paralleler Strang sind Schaltflächen für die üblichen Funktionen „Zeigen“  und „Tippen“  untergebracht. Es ist also möglich, von diesem Dialog aus, komfortabel einen Bereich im Projekt zeigen zu lassen, oder einen neuen Bereich zu erzeugen.

Mit der Schachtfläche  wird die Lageplandarstellung (die Stationierungsdarstellung) für alle LS-Definitionen neu gezeichnet bei denen die Einstellung LP (im Lageplan darstellen) aktiviert ist.

Schaltflächen zur Bearbeitung der Schnittliste

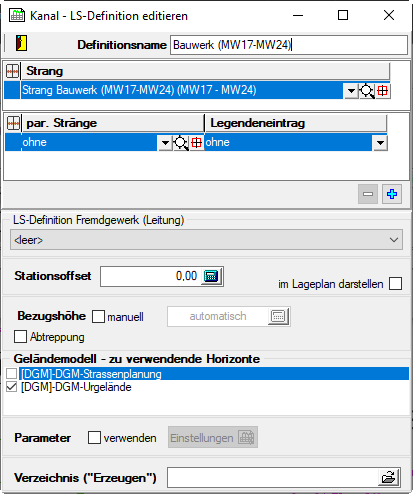

Die Parameter für jeden Längsschnitt werden im Dialog Kanal - LS-Definition editieren eingestellt. Mit der Schaltfläche  gelangen Sie in diesen Dialog.

Für den unter Definitionsname eingestellten Längsschnitt können die folgenden Parameter geändert werden.

Strang

Hier kann über  der Hauptstrang des Schnittes aus der Liste der vorhandenen Strangbereiche ausgewählt werden.

Über die Schaltfläche  wird der Strang im Lageplan gezeigt.

Mit der Schaltfläche   kann ein neuer Strang über Tippen für den Schnitt erzeugt werden.

Par. Stränge

Hier kann über  ein paralleler Strang dem Schnitt aus der Liste der vorhandenen Strangbereiche zugeordnet werden.

Über die Schaltfläche  wird der Strang im Lageplan gezeigt.

Mit der Schaltfläche   kann ein neuer Strang über Tippen für den Schnitt erzeugt werden.

Über  wird ein neuer / weiterer paralleler Strang zugeordent.

Legendeneintrag

Dem parallelen Strang kann ein Legendeneintrag zugeordnet werden. Dies entspricht dem Band „Legende paralleler Strang“ in den Längsschnitt-Einstellungen. Es stehen insgesamt 5 Legendeneinträge zur Verfügung.

Parallele Stränge mit dem gleichen gewählten Legendeneintrag führen zu einem gemeinsamen Beschriftungsband im Längsschnitt.

Die Elemente des parallelen Stranges werden zusätzlich zu den Elementen des Hauptstranges in der Längsschnittgrafik angezeigt.

Es werden vom parallelen Strang die Elemente dargestellt, die in einem räumlichen Korridor ausgehend von der Schnittachse liegen. Dafür ist der Abstand zum Hauptstrang maßgebend, der im Parameter Paralleler Strang bis max. [m] definiert ist. Als Standardwert ist unter Einstellungen Längsschnitt, Register Darstellung 5 Meter eingetragen.

LS-Definition Fremdgewerk (Leitung

Hier kann zur Darstellung in einem gemeinsamen Längsschnitt eine LS-Definition aus dem Modul Leitungsplanung ausgewählt werden.

Stationsoffset

Für den Längsschnittentwurf ist dieser Parameter 0.0. Eine Eingabe wirkt sich in der Schnittdarstellung des Entwurfs nicht aus. Eine Verwendung des Stationsoffsets erfolgt nur im Längsschnitt-Zeichnen. Der eingegebene Wert wird in der Schnittliste in der Spalte Station eingetragen.

Im Lageplan darstellen

Der Schalter hat die gleiche Funktion wie in der Tabelle in der Spalte „LP“. Bei Auswahl dieser Option erfolgt eine Stationierungsdarstellung im Lageplan. Der Inhalt dieser Stationierung richtet sich nach den Stationierungseinstellungen des Längsschnittes selber. Die Parameter für den Stationierungsanschrieb findet man unter Einstellungen Längsschnitt, Register Lageplan.

Bezugshöhe

Bei der Bezugshöhe ist eine automatische Ermittlung der Bezugshöhe (Horizont) voreingestellt. Der Darstellungshorizont wird dabei automatisch aus den vorhandenen Schnitthöhen ermittelt. Bei der Umstellung auf Bezugshöhe manuell kann ein Wert für den verwendeten Darstellungshorizont eingegeben werden. So besteht die Möglichkeit die Horizonthöhe für jeden Schnitt optimal einzustellen.

Der für die Darstellung verwendete Horizontwert wird über der Legende im Längsschnitt-Entwurf angezeigt.

Geländemodell

Hier können aus dem verwendeten Geländemodell Horizonte dieser LS-Definition zugeordnet werden.

Aus der Horizontliste kann ein oder mehrere Horizonte ausgewählt werden, die im Längsschnitt dann als Horizontlinie dargestellt sind und die mit dem Horizontnamen beschriftet werden. Einzelne Horizonte können hier auch deaktiviert und wieder aktiviert werden. Aktiviert wird die Horizontdarstellung unter Einstellungen/Längsschnitt in der Registerkarte Darstellung unter Gelände in Legende. Für die Liniendarstellung werden die Einstellungen aus der Registerkarte Linien für die Geländelinie verwendet.

Jede dieser Horizontlinien wird in einer separaten Folie, Folienname ist gleich Horizontname, dargestellt. Damit besteht die Möglichkeit unter Einstellungen/ Folien diese Darstellungen im Längsschnitt auszublenden oder die Darstellungsparameter wie die Farbe und die Linienart für jede Horizontlinie zu ändern. Dies ist sehr vorteilhaft wenn mehrere Horizontlinien im Schnitt dargestellt werden.

Parameter

Mit dieser Einstellung können für jeden Schnitt eigene Parameter eingestellt werden. Ist der Schalter inaktiv, so werden die globalen Längsschnittparameter verwendet. Diese Einstellungen können im Menü Kanalplanung unter Einstellungen Längsschnitt oder über die Schaltfläche , im Dialog Kanal – Längsschnitt Entwurf geändert werden. Über die Schaltfläche  können diesem Längsschnitt eigene Parameter zugeordnet werden.

Verzeichnis („Erzeugen“)

Das hier eingestellte Verzeichnis wird bei der Funktion Erzeugen im Längsschnitt Zeichnen als Datenverzeichnis für die erzeugten Längsschnittprojekte verwendet.

Um beim Entwurf den vorhandenen Grundwasserspiegel als Orientierung verwenden zu können ist unter Darstellung der Parameter Grundwasserlinie einzeichnen einzuschalten.

Bitte beachten Sie, dass die Grundwasserlinie für eine Haltung nur gezeichnet wird, wenn am Anfangs- und Endschacht der gleiche Grundwasserwert (MIN/ MAX) vorhanden ist. Wenn sowohl minimale und maximale Werte vorhanden sind, wird der dadurch definierte Grundwasserbereich im Längsschnitt dargestellt.

Mit der Schaltfläche  oder Doppelklick auf den gewählten Haupt­strang wird eine neue Darstellung erzeugt und in dieser die Längsschnittgrafik gezeichnet.

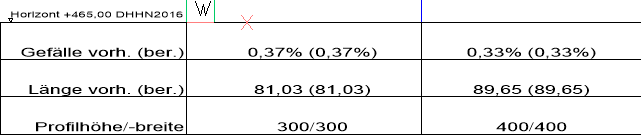

Bei der Darstellung des Gefälles gibt es 2 unterschiedliche Angaben:

vorhandene:  Dies ist der Wert aus den Daten der Haltung/Leitung.

berechnete:           Dies ist das Gefälle, welches sich aus der Haltungsgeometrie bezogen auf die Haltungslänge ergibt.

Diese Angabe dient dem Konstruieren im Längsschnitt-Entwurf und erfolgt immer in Schnittrichtung.

Die Legendenbeschriftung erfolgt unter Angabe des vorhandenen und berech­neten Gefälles, sowie der vorhandenen und berechneten Länge.

Die im Schnitt vorhandenen Winkelpunkte werden an der Rohrleitungsstation als senkrechte Linie, entsprechend der vorhandenen Nennweite, dargestellt. In Abhängigkeit vom Höhentyp erfolgt eine Textangabe.

In der Zeile Haltungssohle, Rohrsohlentiefe und Überdeckung werden an der Winkelpunktstation die Werte des Winkelpunktes angegeben.

Zur Bearbeitung des aktuellen Schnittes steht Ihnen über das Menü Kanalplanung folgende Funktionalität zur Verfügung:
